Especifique las dimensiones de los
Visualización de
DU
cm
CL
color
Tipo de material para techos
UH
US
El techo
TH
TC
La casa
HS
HC
HH
Mauerlat
MW
MT
Стропило
RG
RW
RT
RS
Barrera de vapor
DW
DL
DT
DS
La lucha contra el enlatado
CT
El enlatado
LW
LT
LS
Las hojas de la ecm
OW
OL
OT
Las hojas de techo
SW
SL
ST
SS
El error de cálculoPor favor, compruebe los datos introducidos
Calculadora estará disponible después de realizar cambios en los parámetros adecuados.
Haga clic en el botón "Calcular" para abrir la ventana de opciones.
Seleccione la proyección:

Los resultados del cálculo

Mauerlat bajo laterales rayas
  • El ancho de la: 15 mm
  • El espesor de la: 15 mm
  • La longitud de la: 600 mm
  • El tamaño de la спила: 3.5 mm
Mauerlat bajo вальмовыми rayas
  • El ancho de la: 15 mm
  • El espesor de la: 15 mm
  • La longitud de la: 570 mm
La casa
  • El ancho de la: 600 mm
  • La longitud de la: 600 mm
  • La altura de la pared: 400 mm
  • El espesor de la pared: 30 mm
El techo
  • La altura de la: 300 mm
  • El saliente de la: 50 mm
  • El ángulo de: 43.7 °
  • La plaza de: 69.299 m2
La barra libre
  • El ancho de la: 15 mm
  • La longitud de la: 5 mm
  • El espesor de la: 5 mm

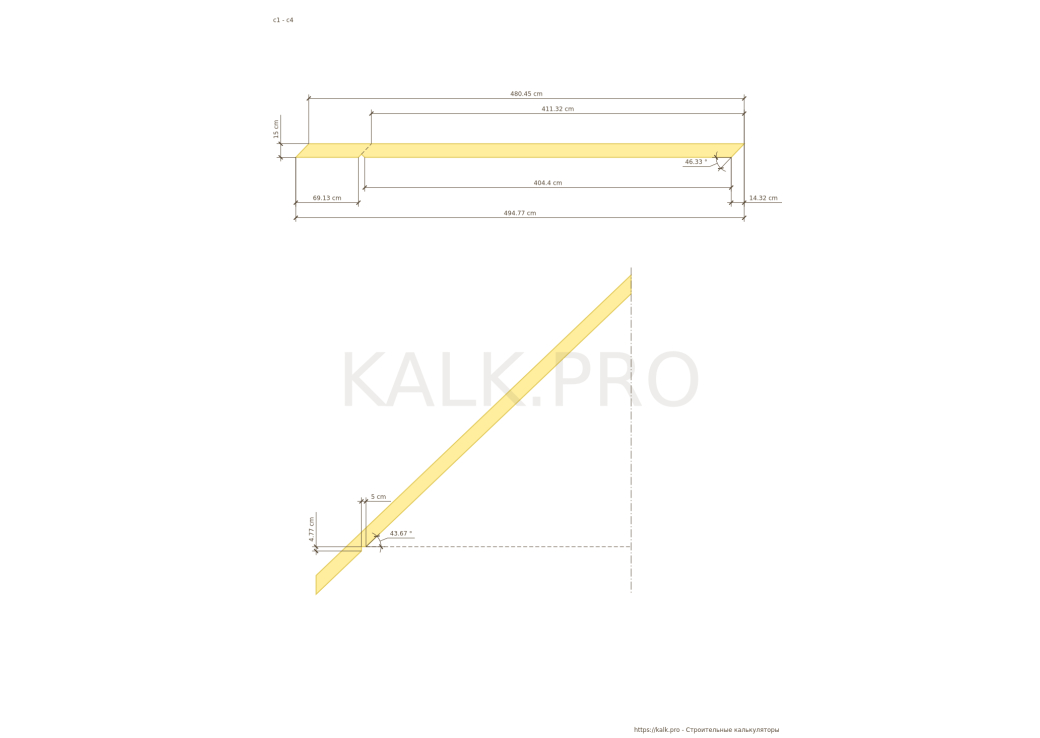

Central/intermedio стропило
  • El ángulo de спила: 46.3 °
  • El tamaño de la спила: 14.3 mm
  • La longitud de la: 494.8 mm
  • El ancho de la: 15 mm
  • El espesor de la: 5 mm
  • La longitud de á techo: 480.4 mm
  • La longitud del patín a запила: 411.3 mm
  • La longitud de la parte inferior del patín a запила: 404.4 mm
  • La longitud de запила hasta el final del saliente: 69.1 mm
  • La profundidad de la запила lo largo de la pared (vertical): 4.8 mm
  • La profundidad de la запила de la bandeja (horizontal): 5 mm

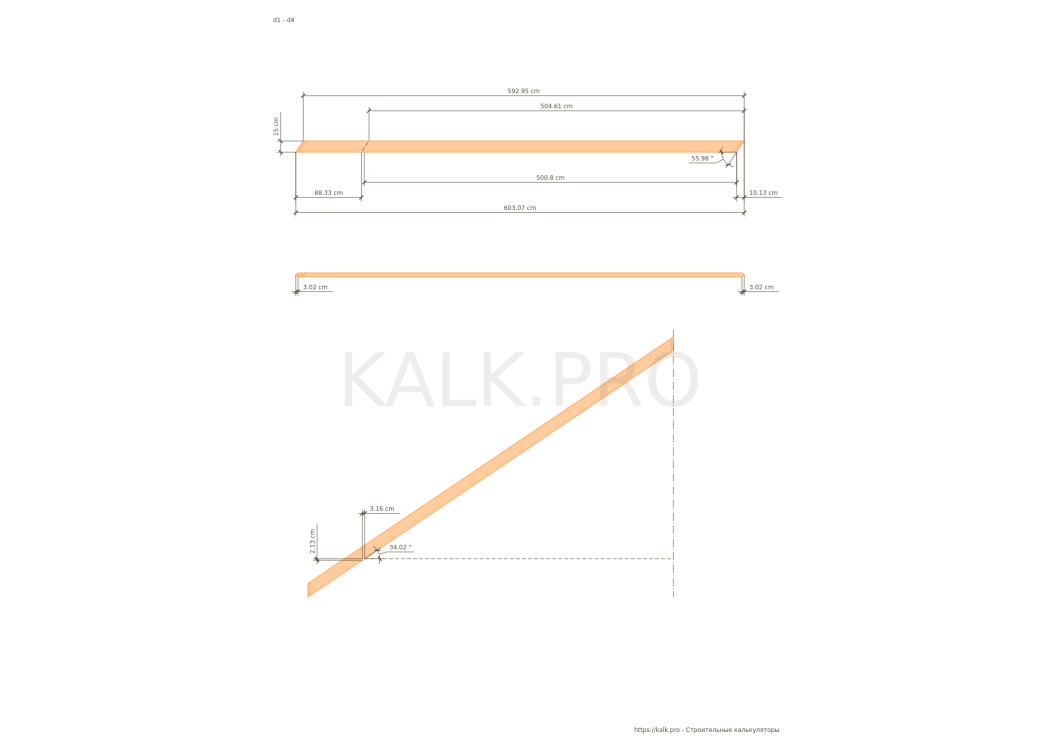

Diagonal стропило
  • El ángulo de спила: 56 °
  • El tamaño de la спила: 10.1 mm
  • La longitud de la: 603.1 mm
  • El ancho de la: 15 mm
  • El espesor de la: 5 mm
  • La longitud de á techo: 592.9 mm
  • La longitud del patín a запила: 504.6 mm
  • La longitud de la parte inferior del patín a запила: 500.8 mm
  • La longitud de запила hasta el final del saliente: 88.3 mm
  • La profundidad de la запила lo largo de la pared (vertical): 2.1 mm
  • La profundidad de la запила de la bandeja (horizontal): 3.2 mm
  • La lengüeta de: 3 mm

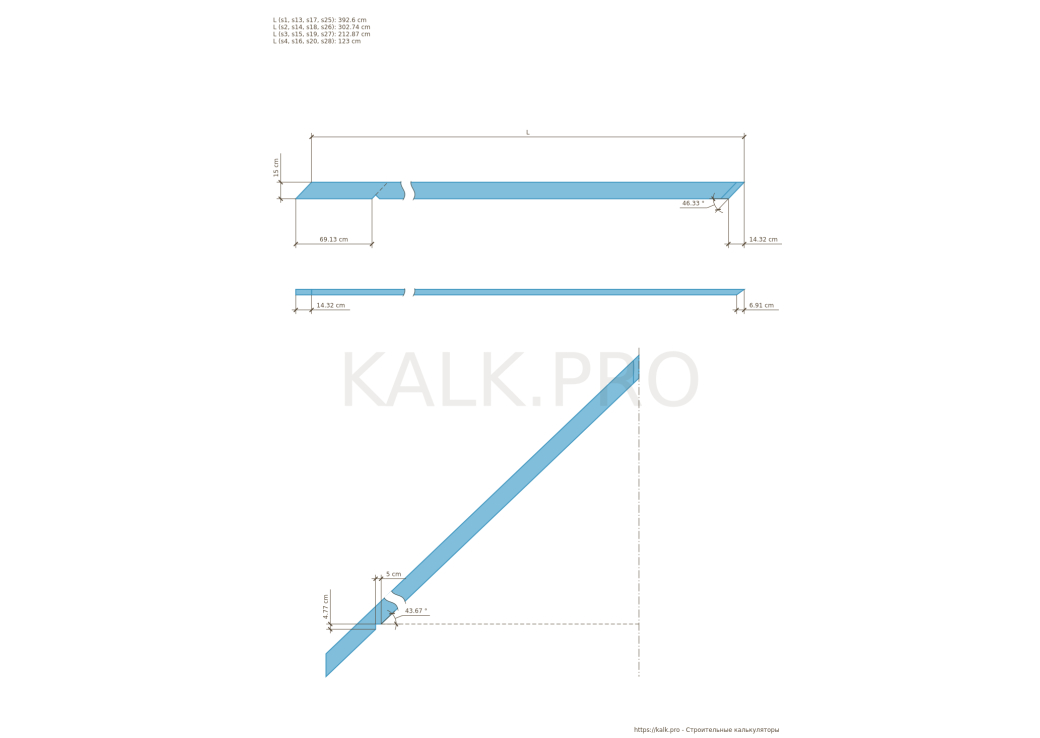

El pequeño стропило
  • La distancia entre las tablas: 60 mm
  • El ángulo de спила: 46.3 mm
  • El tamaño de la спила: 14.3 mm
  • La longitud de la: 494.8 mm
  • El ancho de la: 15 mm
  • El espesor de la: 5 mm
  • La longitud de запила hasta el final del saliente: 69.1 mm
  • La profundidad de la запила lo largo de la pared (vertical): 4.8 mm
  • La profundidad de la запила de la bandeja (horizontal): 5 mm
  • El tamaño de la спила alrededor de дианональной стропилы: 6.9 mm
El enlatado
  • El ángulo de convergencia de la cuesta del tejado: 54.1 °
  • El tamaño de la спила: 7.2 mm
  • El espesor de la: 2.5 mm
  • El ancho de la: 10 mm
  • La distancia entre las tablas: 30 mm
Barrera de vapor
  • El ancho de la: 100 mm
  • La longitud de la: 1000 mm
  • La cantidad de las rayas: 6 ud

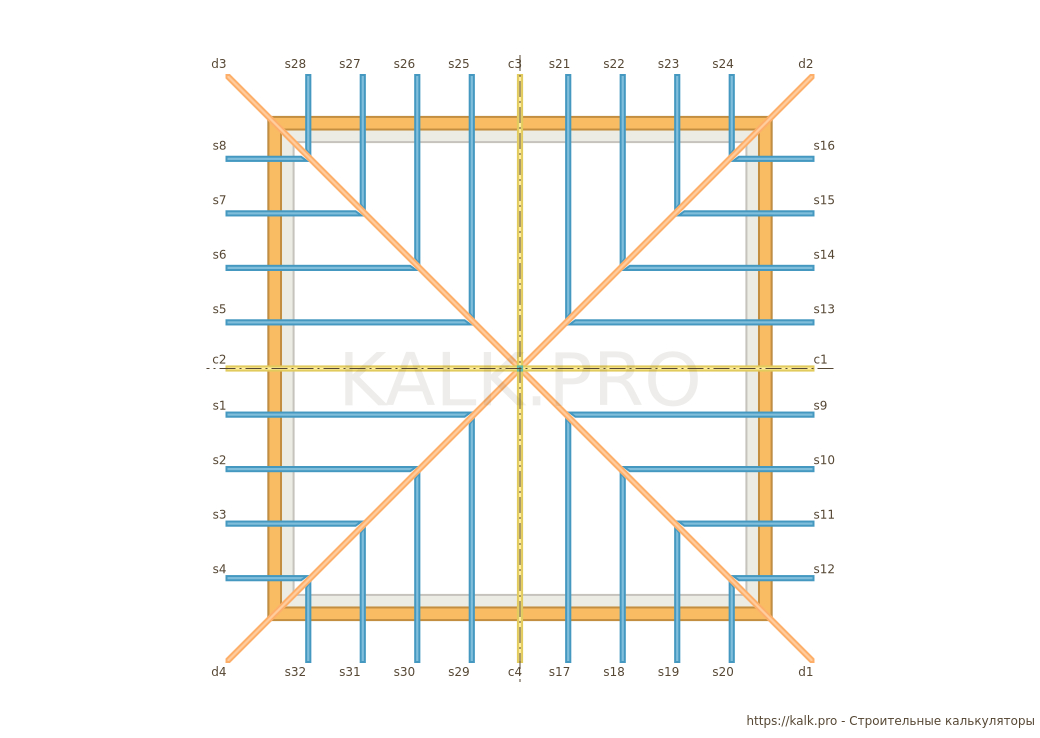

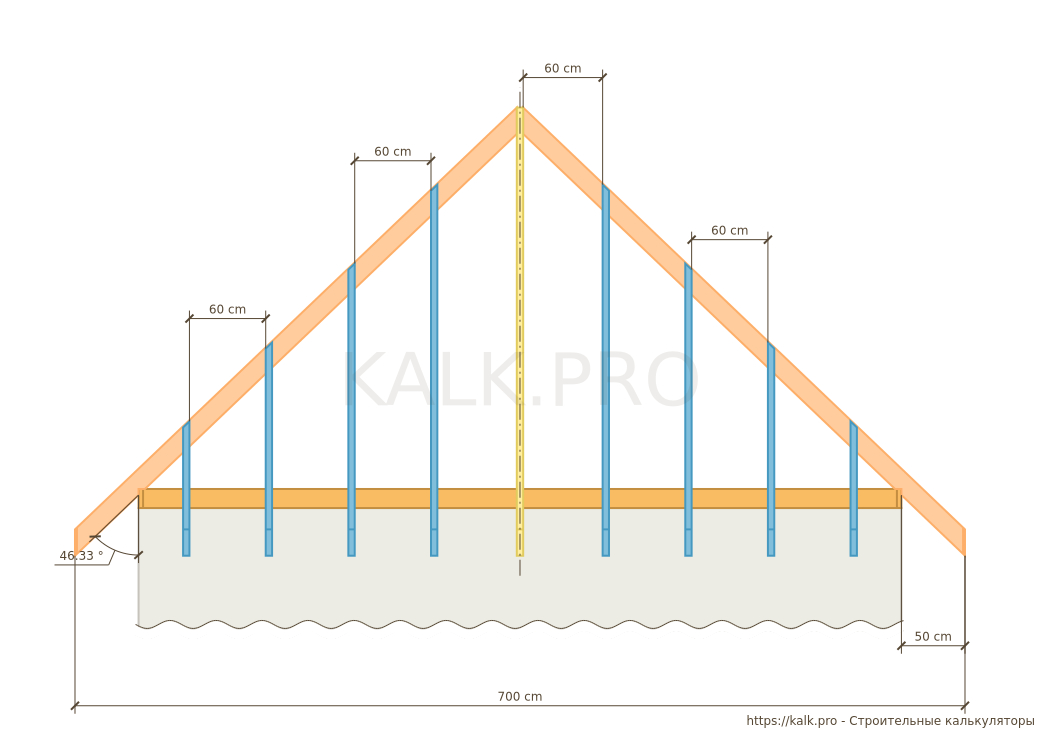

La distancia entre las vigas del techo
  • s1: 60 mm
  • s2: 60 mm
  • s3: 60 mm
La longitud de las pequeñas vigas
  • s1: 392.6 mm
  • s2: 302.7 mm
  • s3: 212.9 mm
  • s4: 123 mm
La distancia entre los centrales/intermedios de las vigas del techo
    La distancia entre las tablas de cajones
    • D1: 30 mm
    • D2: 30 mm
    • D3: 30 mm
    • D4: 30 mm
    • D5: 30 mm
    • D6: 30 mm
    • D7: 30 mm
    • D8: 30 mm
    • D9: 30 mm
    • D10: 30 mm
    • D11: 30 mm
    • D12: 23.9 mm

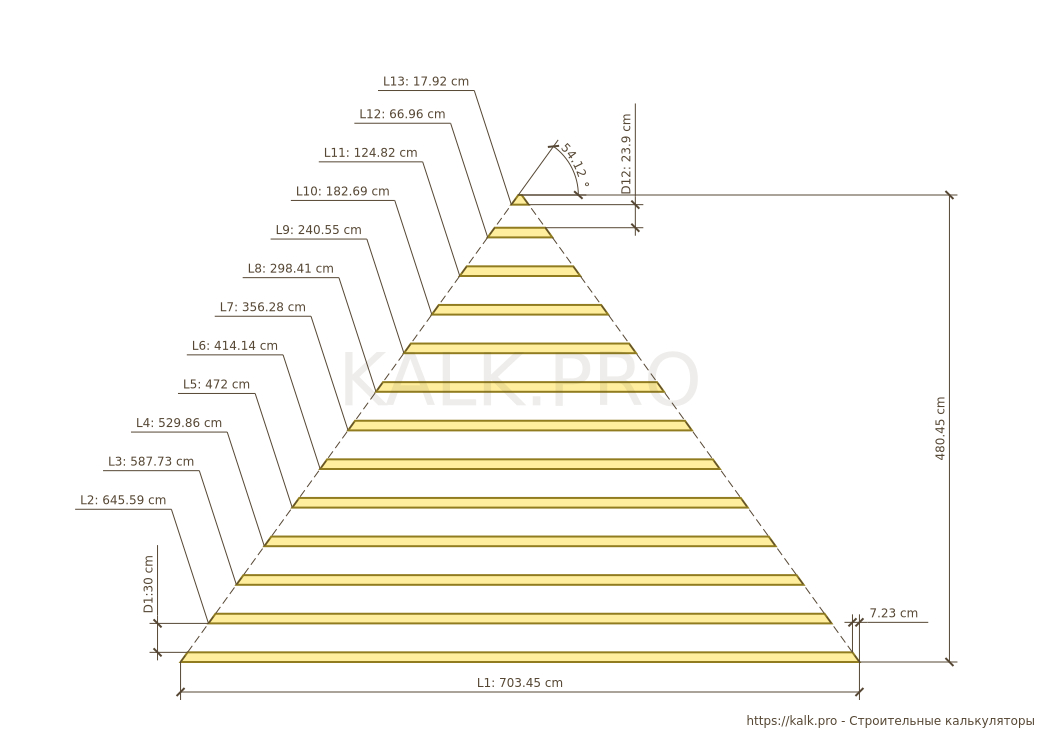

    Las dimensiones de las tablas de cajones en вальмовом скате
    • L1: 703.5 mm
    • L2: 645.6 mm
    • L3: 587.7 mm
    • L4: 529.9 mm
    • L5: 472 mm
    • L6: 414.1 mm
    • L7: 356.3 mm
    • L8: 298.4 mm
    • L9: 240.6 mm
    • L10: 182.7 mm
    • L11: 124.8 mm
    • L12: 67 mm
    • L13: 17.9 mm

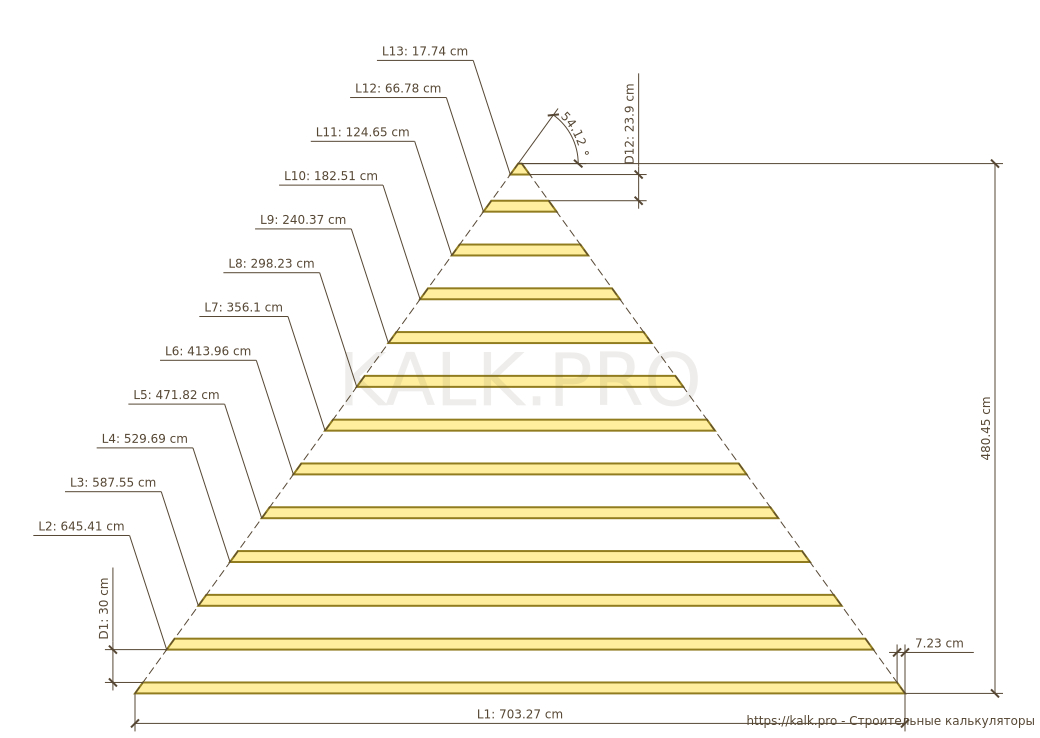

    Las dimensiones de las tablas de cajones en el lateral скате
    • L1: 703.3 mm
    • L2: 645.4 mm
    • L3: 587.5 mm
    • L4: 529.7 mm
    • L5: 471.8 mm
    • L6: 414 mm
    • L7: 356.1 mm
    • L8: 298.2 mm
    • L9: 240.4 mm
    • L10: 182.5 mm
    • L11: 124.6 mm
    • L12: 66.8 mm
    • L13: 17.7 mm

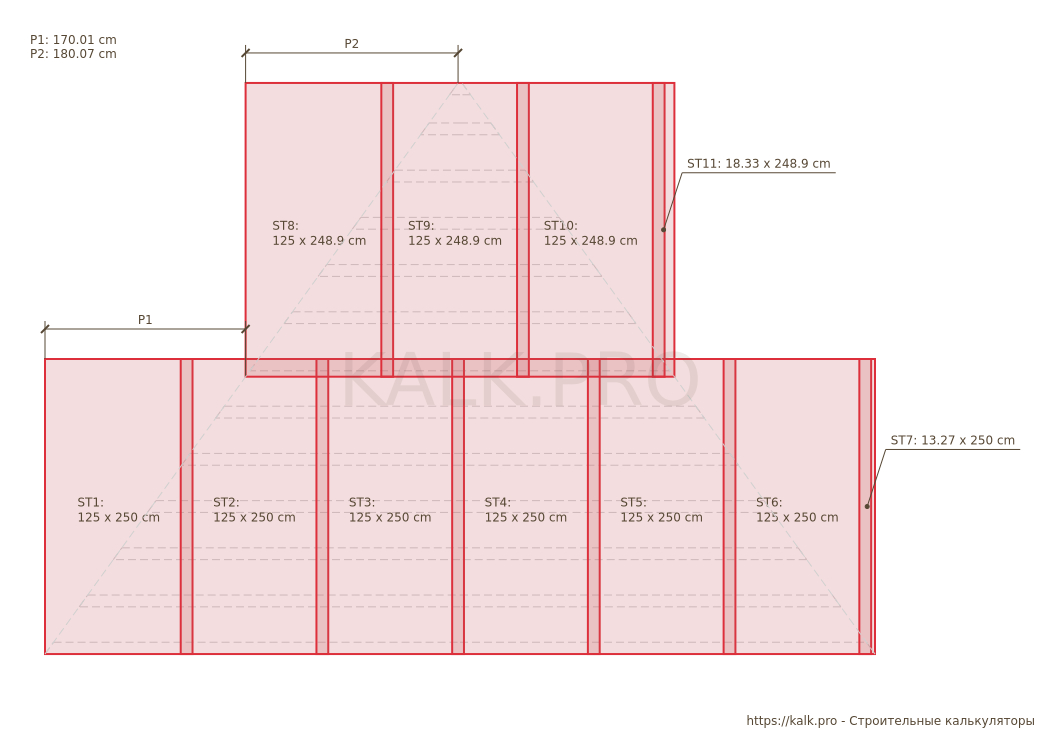

    Las hojas de techo (delantero raya)
    • ST1: 125 x 250 mm
    • ST2: 125 x 250 mm
    • ST3: 125 x 250 mm
    • ST4: 125 x 250 mm
    • ST5: 125 x 250 mm
    • ST6: 125 x 250 mm
    • ST7: 13.5 x 250 mm
    • ST8: 125 x 248.9 mm
    • ST9: 125 x 248.9 mm
    • ST10: 125 x 248.9 mm
    • ST11: 18.5 x 248.9 mm
    Las hojas de techo (lateral de la cuesta)
    • ST1: 125 x 250 mm
    • ST2: 125 x 250 mm
    • ST3: 125 x 250 mm
    • ST4: 125 x 250 mm
    • ST5: 125 x 250 mm
    • ST6: 125 x 250 mm
    • ST7: 13.3 x 250 mm
    • ST8: 125 x 248.9 mm
    • ST9: 125 x 248.9 mm
    • ST10: 125 x 248.9 mm
    • ST11: 18.3 x 248.9 mm

    Materiales de construcción

    Mauerlat bajo вальмовыми rayas
    • El ancho de la: 15 mm
    • El espesor de la: 15 mm
    • La longitud de la: 570 mm
    • El número de: 2 ud
    • La longitud total del: 1140 mm
    • La cantidad de: 0.257 m3
    Mauerlat bajo laterales rayas
    • El ancho de la: 15 mm
    • El espesor de la: 15 mm
    • La longitud de la: 600 mm
    • El número de: 2 ud
    • La longitud total del: 1200 mm
    • La cantidad de: 0.27 m3
    La barra libre
    • El ancho de la: 15 mm
    • El espesor de la: 5 mm
    • La longitud de la: 5 mm
    • El número de: 1 ud
    • La cantidad de: 0 m3
    Centrales/intermedios de vigas de
    • El ancho de la: 15 mm
    • El espesor de la: 5 mm
    • La longitud de la: 494.8 mm
    • El número de: 4 ud
    • La longitud total del: 1979.1 mm
    • La cantidad de: 0.148 m3
    Diagonales de las vigas de
    • El ancho de la: 15 mm
    • El espesor de la: 5 mm
    • La longitud de la: 603.1 mm
    • El número de: 4 ud
    • La longitud total del: 2412.3 mm
    • La cantidad de: 0.181 m3
    Pequeñas vigas de
    • El ancho de la: 15 mm
    • El espesor de la: 5 mm
    • El número de: 32 ud
    • La longitud total de la: 8249.7 mm
    • La cantidad de: 0.619 m3
    La lucha contra el enlatado
    • El ancho de la: 5 mm
    • El espesor de la: 3 mm
    • La longitud total del: 12531.2 mm
    • La cantidad de: 0.188 m3
    El enlatado
    • El ancho de la: 10 mm
    • El espesor de la: 2.5 mm
    • La longitud total del: 18557 mm
    • La cantidad de: 0.464 m3
    Barrera de vapor
    • El ancho de la: 100 mm
    • La longitud total del: 8460 mm
    • La plaza de: 84.6 m2
    • El número de rollos: 9 ud
    Las hojas de techo
    • El ancho de la: 125 mm
    • La longitud de la: 250 mm
    • El número de: 38 ud
    • La plaza de: 118.75 m2
    Aislamiento
    • El espesor de la: 15 mm
    • La cantidad de: 6.897 m3

    Los "Tamaños"

    Visualización de
    • La unidad de medida: 1 mm
    • El color de dibujo: 1 mm
    Tipo de material para techos
    • Dura: 1 mm
    • Suave: 0 mm
    El techo
    • La altura de la: 300 mm
    • El saliente de la: 50 mm
    La casa
    • La parte: 600 mm
    • El espesor de la pared: 30 mm
    • La altura de la pared: 400 mm
    Mauerlat
    • El ancho de la: 15 mm
    • El espesor de la: 15 mm
    Стропило
    • Ha tomado: 5 mm
    • El ancho de la: 15 mm
    • El espesor de la: 5 mm
    • La distancia desde el aeropuerto internacional: 60 mm
    Barrera de vapor
    • El ancho de la: 100 mm
    • La longitud de la: 1000 mm
    • El solapamiento de arriba: 15 mm
    • El solapamiento lateral: 15 mm
    La lucha contra el enlatado
    • El espesor de la: 3 mm
    El enlatado
    • El ancho de la: 10 mm
    • El espesor de la: 2.5 mm
    • La distancia entre las tablas: 30 mm
    Las hojas de la ecm
    • El ancho de la: 125 mm
    • La longitud de la: 250 mm
    • El espesor de la: 1.4 mm
    Las hojas de techo
    • El ancho de la: 125 mm
    • La longitud de la: 250 mm
    • El solapamiento de arriba: 15 mm
    • El solapamiento lateral: 10 mm
    Elija la forma de guardar
    Descargar PDF

    Descargar PDF con imágenes de dibujos y 3D de proyección, y con el detalle de los resultados del cálculo y de los materiales.

    Descargar PNG

    el ZIP con PNG archivosimágenes de dibujos y 3D de proyección de la escena actual en la pestaña de Vista en 3D.

    Descargar OBJ

    el archivo OBJ con elementos de la escena, aparecen en la pestaña Vista en 3D. El archivo se puede abrir en 3ds Max, ArchiCAD, AutoCAD u otros programas para trabajar con gráficos en 3D.

    Enviar al correo electrónico

    A la dirección de correo electrónico se отправленно carta de archivo PDF de cálculo, archivo ZIPimágenes de dibujos en formato PNG y OBJ-el archivo3D de proyección. Este método combina el en sí, la función de los otros tres métodos (PDF+PNG+OBJ).

    30 дней БЕЗЛИМИТНЫХ скачиваний

    %content redirect(/)%

    365 дней БЕЗЛИМИТНЫХ скачиваний

    %content redirect(/)%

    Añadir a favoritos
    Guardar el enlace en el resultado de un cálculo en la sección "Mis favoritos" en el cabinet personal.

    Como guardar el cálculo en su ordenador?

    1. Elija los parámetros necesarios para el cálculo.
    2. Seleccione "Método de conservación".
    3. Seleccione la Opción de pago" por el suministro de acceso a:
      • Suscripciones "Principiante" se activa el acceso al detalle de los planos y cálculos. La conservación de una única liquidación se paga por separado. De acuerdo con la lista de precios. Cualquier adquirido el cálculo se puede volver a gratis descargar un número ilimitado de veces. La lista de "Guardados ajuste de cuentas" disponible en la oficina de Personal.
      • Suscripciones "el Artífice" se activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculos ilimitado es el número de veces durante el tiempo de validez de la suscripción.
      • Suscripciones "el Profesional" ofrece la posibilidad de instalar en los planos su logo o desactivar disponible. Activa el acceso al detalle de los planos y cálculos, ofrece la posibilidad de guardar y descargar todos los cálculosilimitado es el número de veces durante el tiempo de validez de la suscripción.
    4. Después del pago con éxito el acceso a los resultados de los cálculos se encuentran en Su computadora o enviados al correo (la que usaste en el registro), en función de la opción seleccionada en el Método de guardar".
    5. Normalmente, el tiempo de conservación de los resultados de la liquidación no sea superior a 1 minuto.

    En caso de que surjan problemas al guardar los resultados de la liquidación, por favor, nos informe de error a través de la forma Retroalimentación en la página de contacto.

    Descargar DEMO:

    Seleccione la suscripción para obtener más oportunidades de Kalk.Pro

    Todos los fondos se destinarán al desarrollo de nuevas calculadoras y mejora de las características funcionales de los ya existentes.

    El novato
    90RUB/mes
    • Ocultos dibujos y cálculos
      Acceso completo
    • La descarga de cálculo
      Por separado para el cálculo de la
    • Instalar o quitar el logotipo en los dibujos
    El artífice
    490RUB/mes
    • Ocultos dibujos y cálculos
      Acceso completo
    • La descarga de cálculo
      Acceso completo
    • Instalar o quitar el logotipo en los dibujos
    El profesional
    990RUB/mes
    • Ocultos dibujos y cálculos
      Acceso completo
    • La descarga de cálculo
      Acceso completo
    • Instalar o quitar el logotipo en los dibujos
      Acceso completo
    Más información de suscripciones se puede consultar en aquí.
    Nuestra calculadora en su sitio web
    Única herramienta fácil de usar — Calculadoras de construcción en línea
    Única herramienta fácil de usar

    La calculadora va a trabajar directamente en su sitio web. No nos переманиваем a sí mismo de sus visitantes, y de hecho — regalamos cómodo y útil herramienta.

    Uso que usted y sus visitantes — Calculadoras de construcción en línea
    Uso que usted y sus visitantes

    Aumente el número de sus visitantes, mediante la colocación de nuestros widgets en su página web. Los usuarios van a recomendar Su sitio, una vez recibida la experiencia exitosa.

    El aumento de la popularidad de — Calculadoras de construcción en línea
    El aumento de la popularidad de

    Coloque el widget en la página web o directamente en las publicaciones de su blog. Los usuarios van a volver a Usted de nuevo, porque nuestras calculadoras — fácil y divertido.

    Fácil de configurar e instalar — Calculadoras de construcción en línea
    Fácil de configurar e instalar

    Usted puede instalar en su sitio web cualquiera de los widgets disponibles de la calculadora. Simplemente seleccione, copie el código y vuelva a su sitio web.


    Descubra que es capaz de widget de aquí

    O purgar su sitio web ahora y empiece a recibir más y más clientes!

    Ayuda

    Шатровая el techo es un moderno diseño четырехскатной techado, caracterizado por un alto grado de aerodinámica. Gracias a su forma, el techo se ve estéticamente agradable y con cuidado, sin pérdida de resistencia.

    Para crear una hermosa y funcional de la construcción se recomienda realizar un sencillo cálculo шатровой de techo en línea calculadora de kalk.pro - cálculo del área шатровой el techo, el ángulo de inclinación, está el sistema de armadura четырехскатной techo, todos los materiales necesarios para el tejado y la cubierta.

    Los cálculos se realizan de forma gratuita, sólo es necesario introducir sus datos iniciales y hacer clic en "Calcular". Después de lo cual usted puede guardar los resultados de los cálculos en un cómodo formato necesario, enviar por correo, trabajar con dibujos, interactivo, el modelo en 3D.

    Para la construcción de la calidad de la construcción es necesario determinar con precisión los parámetros de vigas, dibujar la distribución de шатровой techo, calcular la cantidad de material de la construcción. Para ello, puede utilizar las tablas de pitágoras, complejas fórmulas matemáticas y ecuaciones, o recurrir a la experiencia del especialista.

    Se puede calcular por sí mismo, pero para evitar errores en el proceso de construcción, lo mejor es aprovechar la versatilidad del programa, presentada en el sitio. Alternativas de una variante de largos cálculos es el cálculo de la четырехскатной el techo con la ayuda de la calculadora de kalk.pro en el modo en línea.

    Las ventajas de kalk.pro - calculadora шатровой de techo en línea

    El uso del programa permite un gran ahorro de energía, tiempo y dinero. Propuesto la construcción de una calculadora шатровой del techo es de características:

    • la comodidad, la disponibilidad de uso;
    • gratis cálculos de la simulación;
    • máxima precisión de los cálculos;
    • los cálculos de las normas, los requisitos y las normas;
    • la formación interactiva del modelo 3D de un proyecto de terminado el techo;
    • la creación de un detallados necesarios dibujos técnicos de todos los elementos de шатровой el techo, por ejemplo, el plan de vigas четырехскатной el techo, y todo el sistema en su conjunto;
    • la selección de los ajustes, incluido el tipo de tejados y de las unidades de medida (mm, cm, m, ft, in).

    Por el aspecto importante del programa es el proyecto detallado, obtenido a partir de cálculos y simulaciones. Шатровая techo, el dibujo que se presenta después de realizar los respectivos cálculos, tendrá las dimensiones exactas de cada uno de los detalles para un funcionamiento fiable y fuerte стропильной del sistema de techo.

    Cómo calcular el шатровую el techo?

    El cálculo de la шатровой el techo con la ayuda de la calculadora ayuda a determinar la cantidad de material de construcción para la construcción y las dimensiones de los principales elementos. Para obtener un resultado, debe introducir la información sobre la casa y el techo - la anchura, la longitud, el нахлесте material lateral y en la parte superior:

    • las medidas del techo: la altura, el tamaño de la saliente;
    • la medición de la casa: longitud + anchura, el grosor y la altura de la pared, anchura + grosor de la мауэрлата;
    • las mediciones de las vigas: la profundidad de запила en стропилах, el ancho de las vigas, el espesor, la distancia o el paso entre ellos.
    • estimado grueso контробрешетки y la configuración de los cajones;
    • información sobre el material de techado.

    Para realizar tal tarea, cómo calcular el tamaño de la четырехскатной techo o de sus elementos, el programa necesitará no más de un minuto. El usuario solo debe cuidadosamente introducir los ajustes relacionados con la construcción.

    Los resultados de los cálculos de la construcción de la calculadora шатровой techo

    Tras el cálculo de la calculadora genera todos los datos necesarios para la compra de materiales, el comienzo de la construcción de techo de diseño:

    • las dimensiones de todos los стропильных de los pies (el шатровой techo son diferentes – diagonales, накосные, etc.)
    • la longitud del patín y la cornisa
    • tamaño de la шатровой techado
    • el ángulo de inclinación
    • la configuración de los cajones y la contra-los cajones, мауэрлата
    • el volumen de madera aserrada para la construcción, la cantidad de material para el techado;
    • planos detallados
    • 3 d modelo

    Así como четырехскатная шатровая techo en su forma natural es un aspecto de la forma (la pirámide), el programa calcula no sólo el perímetro de la base, las dimensiones de las tablas (en planos), pero el total de la superficie de construcción.

    La facilidad de uso del programa, la disponibilidad de los usuarios de la red – las principales ventajas de los programas en línea. Se facilita considerablemente el proceso de construcción del techo, así como para el diseño y construcción de la construcción, no se necesita los servicios profesionales. Utilice una herramienta funcional ahora!

    Шатровая четырехскатная techo, construida sobre exacta de los cálculos de la calculadora, - depósito de larga duración techado y эстетичного la apariencia de todo tu hogar.

    Otro nuestro excelente calculadora es capaz de calcular вальмовую четырехскатную el techo.

    También se puede calcular
    Deje su evaluación:
    (la evaluación de la: 6, votos: 118)
    Lo que usted piensa acerca de la calculadora?
    Deje su evaluación:
    (la evaluación de la: 6, votos: 118)
