Cálculo de la escalera con un giro de 180° con OCHO escalones corridos
Calculadora en línea con dibujos

• Medida 1. Selección del número de pasos giratorios - 4 piezas, 6 piezas, 8 piezas, n piezas (por defecto 8 unids).
• Medida 2. Selección de unidades de medida adecuadas: mm, cm, m, pulgadas, pies.
• Medida 3. Especificar el método de dibujo de dibujos – monocromo, color.
• Medida 4. La definición del lado de acceso a la escalera es a la derecha (con un giro a la izquierda), a la izquierda (con un giro a la derecha).
• Medida 5. Determinación de las dimensiones horizontales de la abertura a lo largo de la marcha superior e inferior, así como la distancia entre la marcha inferior y superior.
• Medida 6. Modo de construcción de escaleras según el método de cálculo del ancho de la pisada: marcha superior, intermedia e inferior exactamente según las dimensiones de la abertura / inferior según las dimensiones, intermedia y superior automáticamente / intermedia según las dimensiones, inferior y superior automáticamente / superior según las dimensiones, inferior e intermedia automáticamente.
• Medida 7. Entrada de parámetros de escalera - ancho de marcha, altura de apertura ^{(si el escalón superior está en el nivel del segundo piso, la altura de la abertura = la altura de la escalera)}.
• Medida 8. Parámetros de escalones-anchura mínima de los escalones giratorios(s) situados en la esquina de la rotacion «parámetro MW"y se basa en el Coso en cualquier otro lugar «parámetro MF", altura requerida de los escalones ^{(se recogerá el valor más cercano)}. espesor del escalón, borde del escalón, escalón superior por debajo del nivel del segundo piso o en el nivel (opcional).

• Medida 9. Podstepenki-la necesidad de la aplicación en la construcción podstepenkov (opcional), espesor de los elevadores.
• Medida 10. Los parámetros de kosour son el grosor y el ancho mínimo de kosour, así como su número por marcha (por defecto 3 unids).
• Medida 11. Superposición y paredes: los bloques solo se utilizan para la visualización 3D y no afectan los resultados finales.
• Medida 12. Confirmar los valores introducidos y comenzar el cálculo de la escalera con un giro de 180° con ocho escalones de carrera con el botón «Calcular».

Características de diseño / designaciones en dibujos

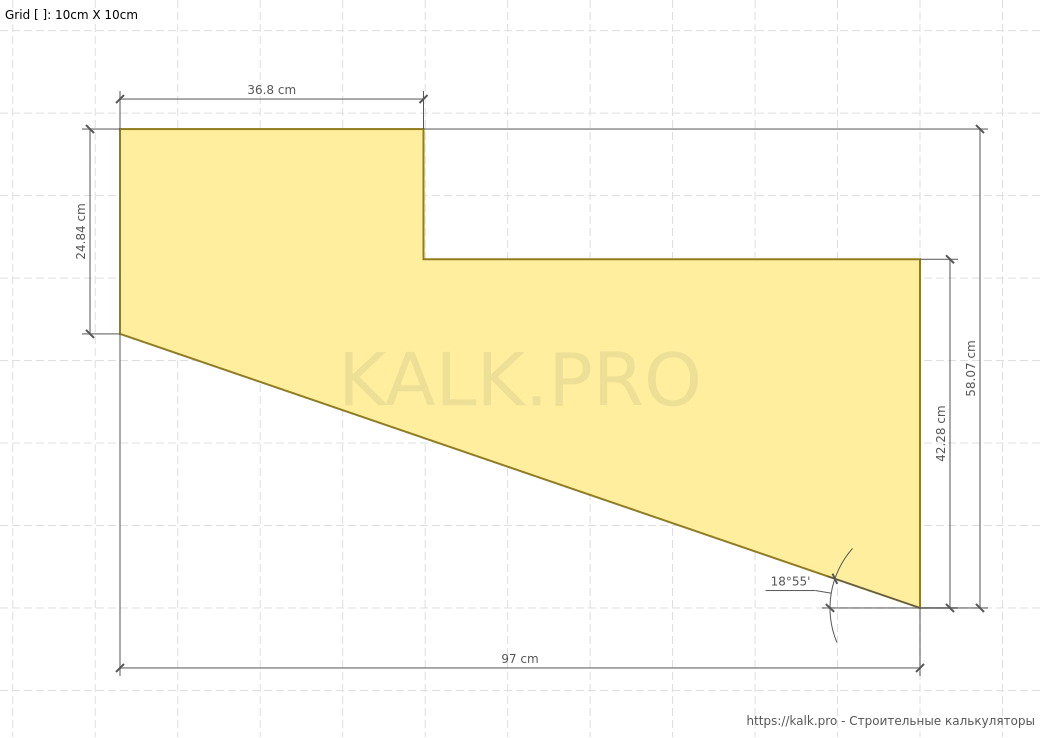

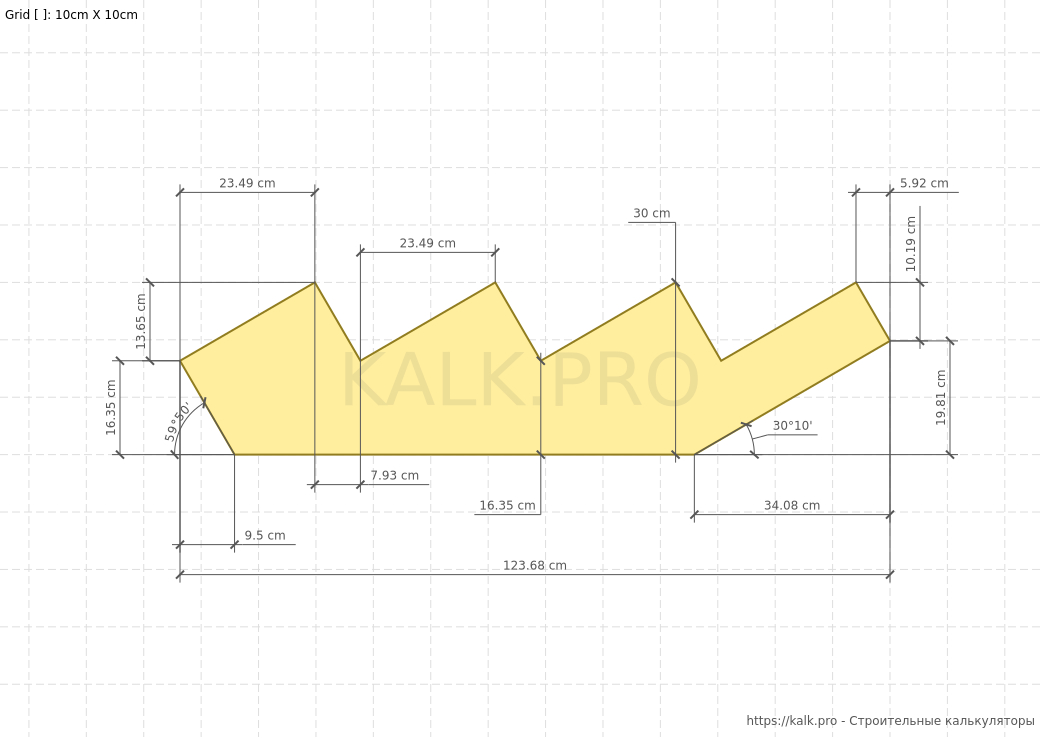

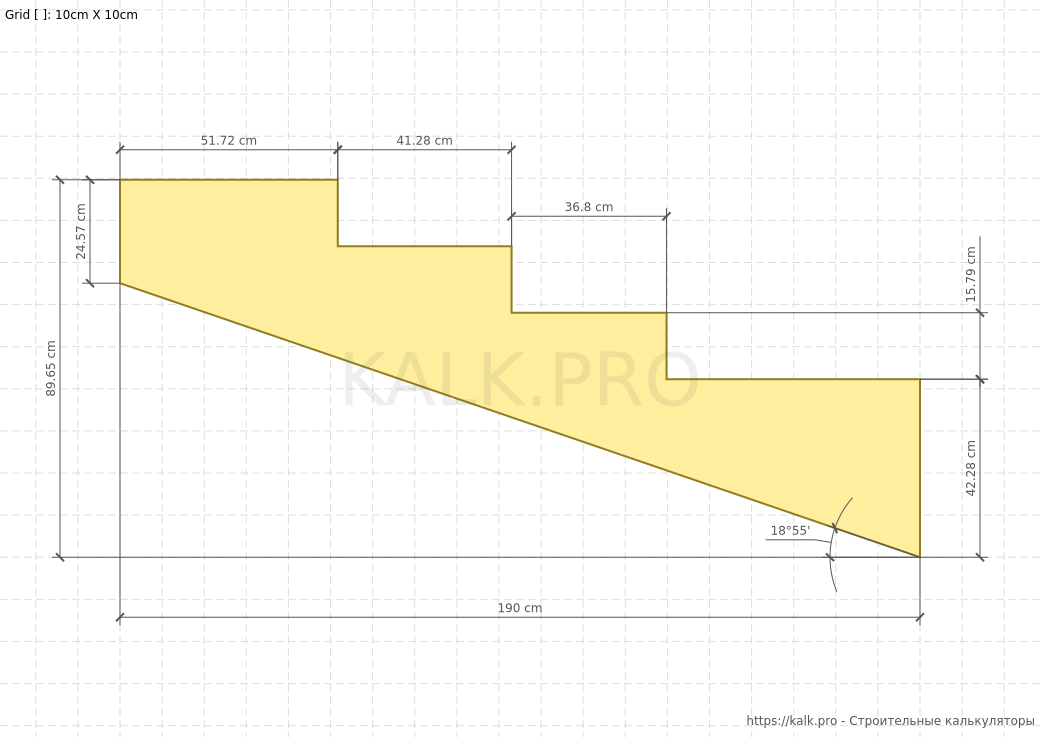

Direcciones de las fibras dentro del kosoura

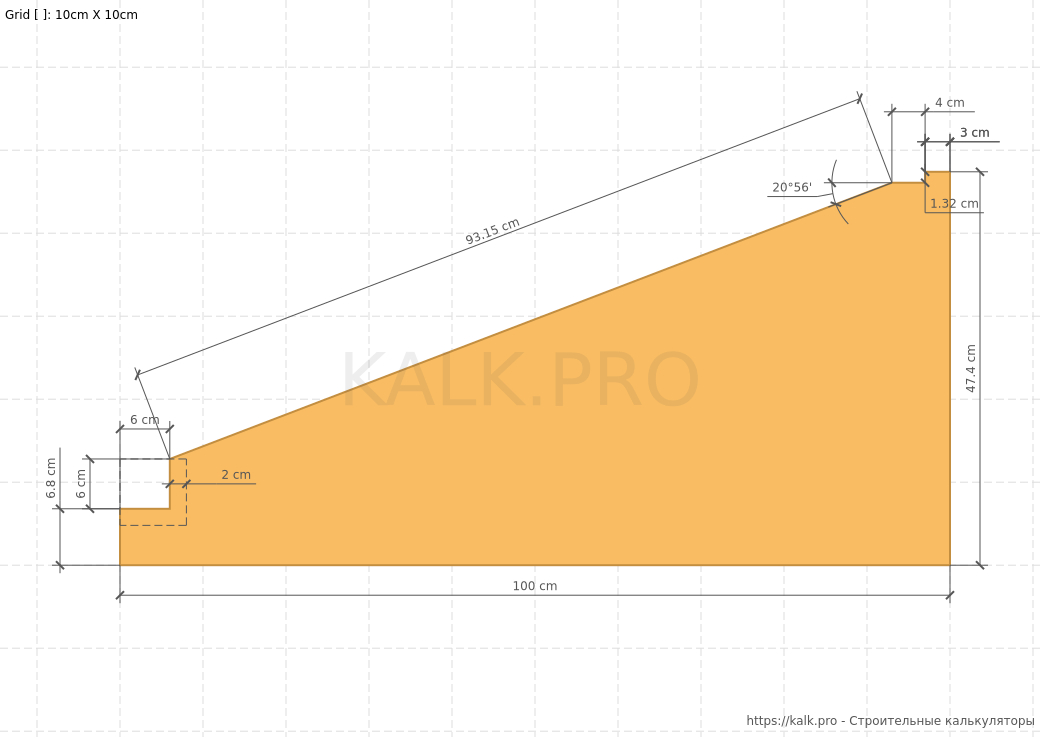

Direcciones de fibra dentro de la etapa de carrera

Direcciones de fibra dentro de la etapa

Recomendación

Para crear el diseño más cómodo de usar, se recomienda seleccionar los parámetros de los pasos sobre la base de una fórmula universal «escaleras cómodas"del ingeniero francés François Blondel. Esta expresión se deduce científicamente y se deduce que si se reduce el ancho del paso, debe aumentar su altura, y viceversa: al aumentar el ancho del paso, debe reducir su altura, manteniendo la longitud del paso dentro de 600-650 mm. «Cálculo de escaleras online».

• h-altura de la etapa;
• s-anchura de la pisada;
• 60/65 cm es la longitud promedio del paso de una persona.

Señalar la opción MF, que define la forma del conjunto giratorio de la escalera y el área de la superficie de soporte del peldaño en particular. Al reducir el parámetro, la escalera será más curvada y compacta (tendiendo a la forma de la espiral), pero al mismo tiempo disminuirá la capacidad de carga de la etapa, ya que la zona de contacto con el kosour se reducirá. Por lo tanto, cuando se especifica MF menos de 10 cm, debe seguir las medidas para fortalecer la estructura: el número de kosourov por marcha debe ser 3 o más, y el tablero del escalón debe estar hecho de variedades sólidas de madera.

Si está interesado en los parámetros óptimos del resto de los elementos de la escalera, visite la página de la sección «Cálculo de escaleras online».

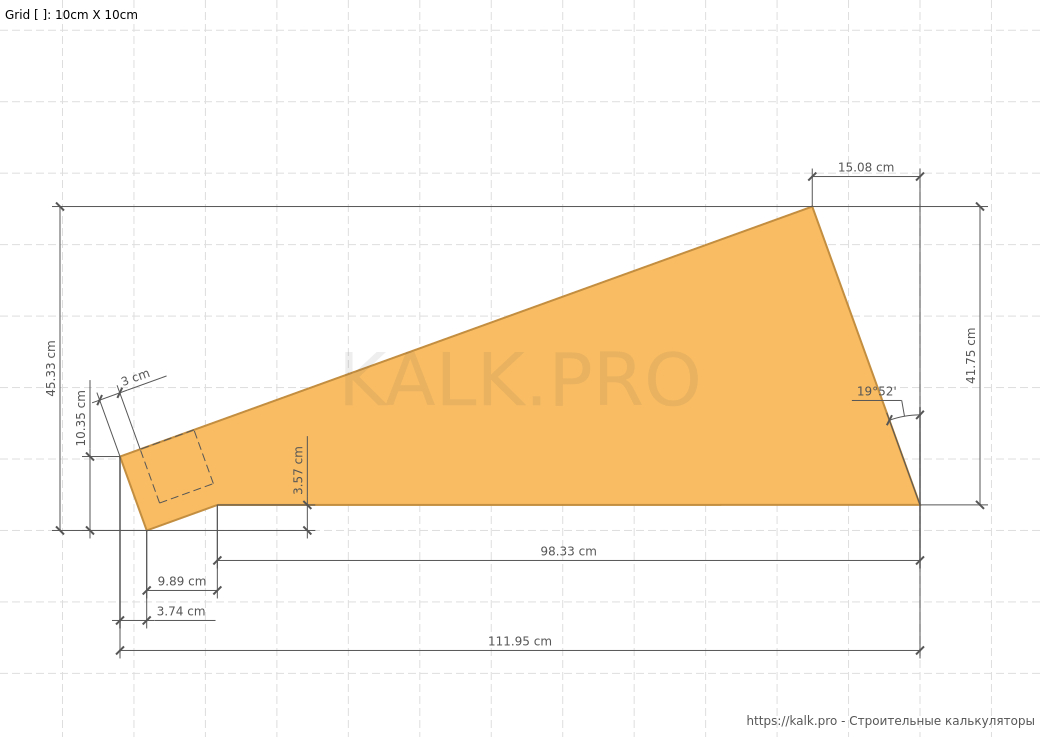

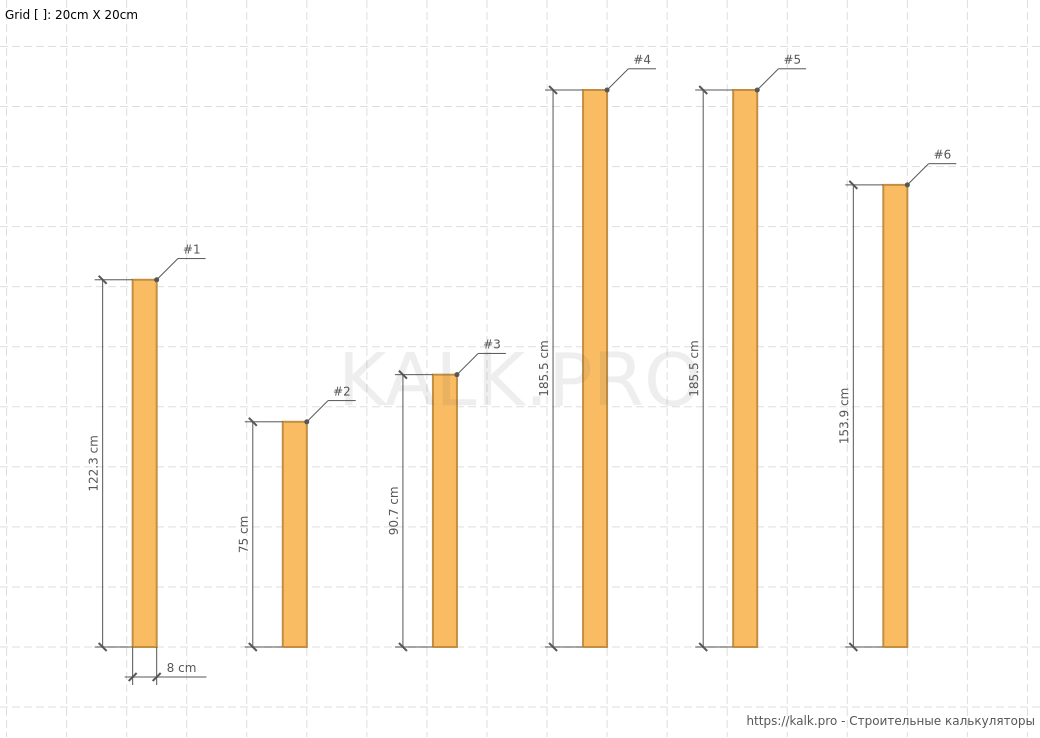

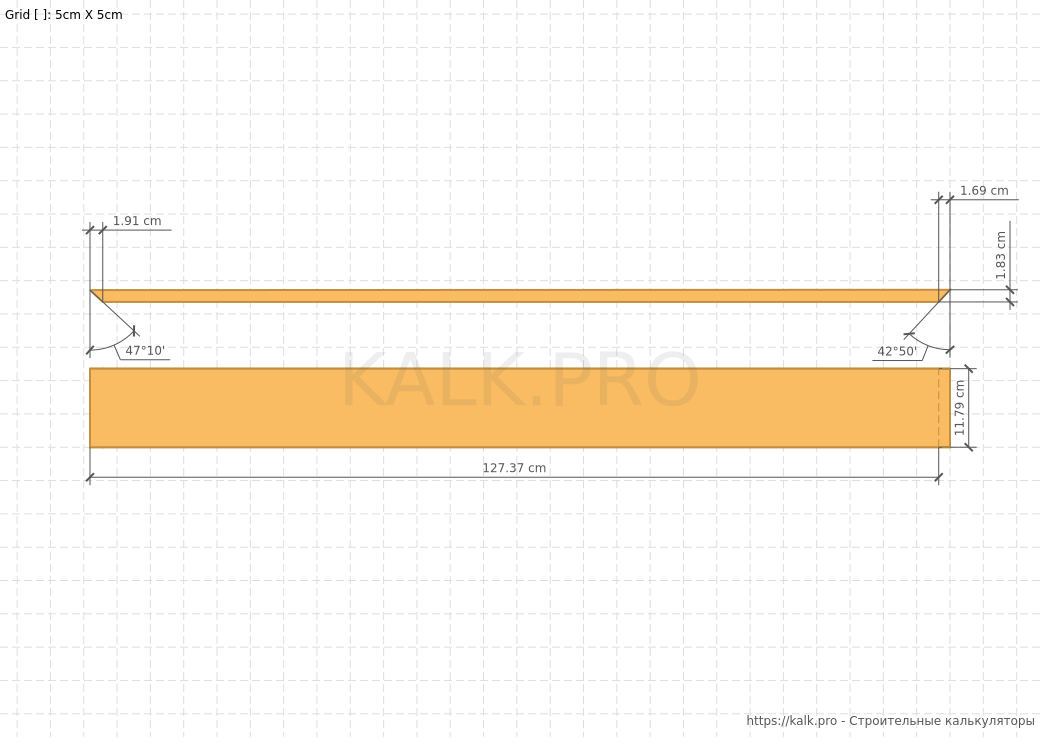

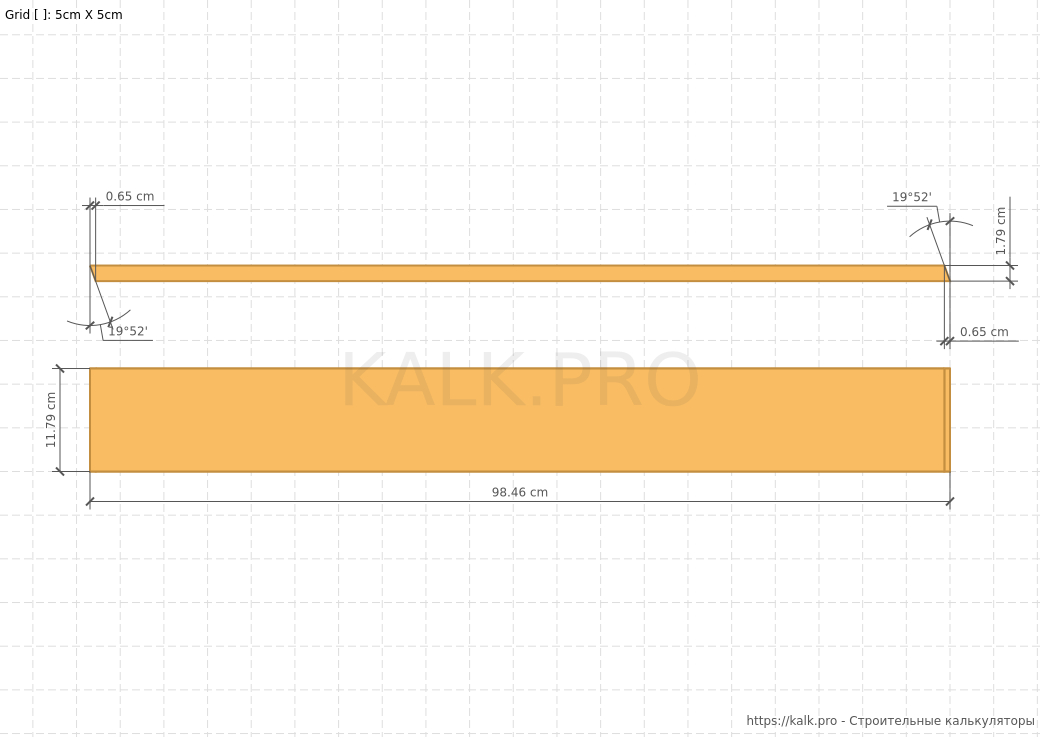

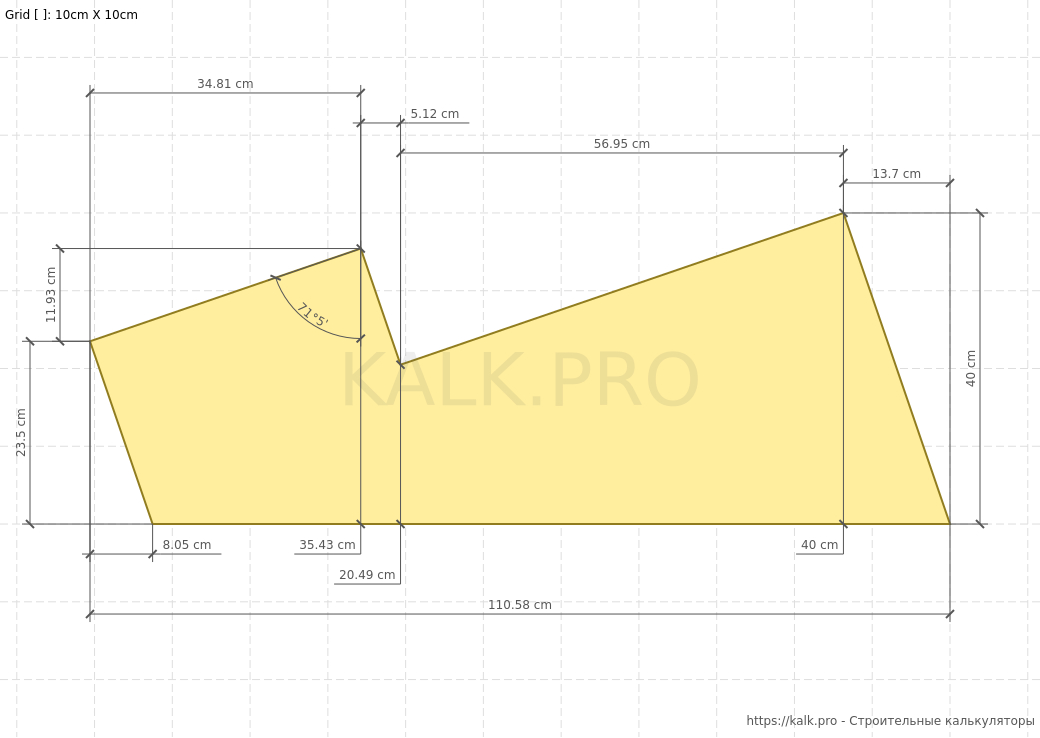

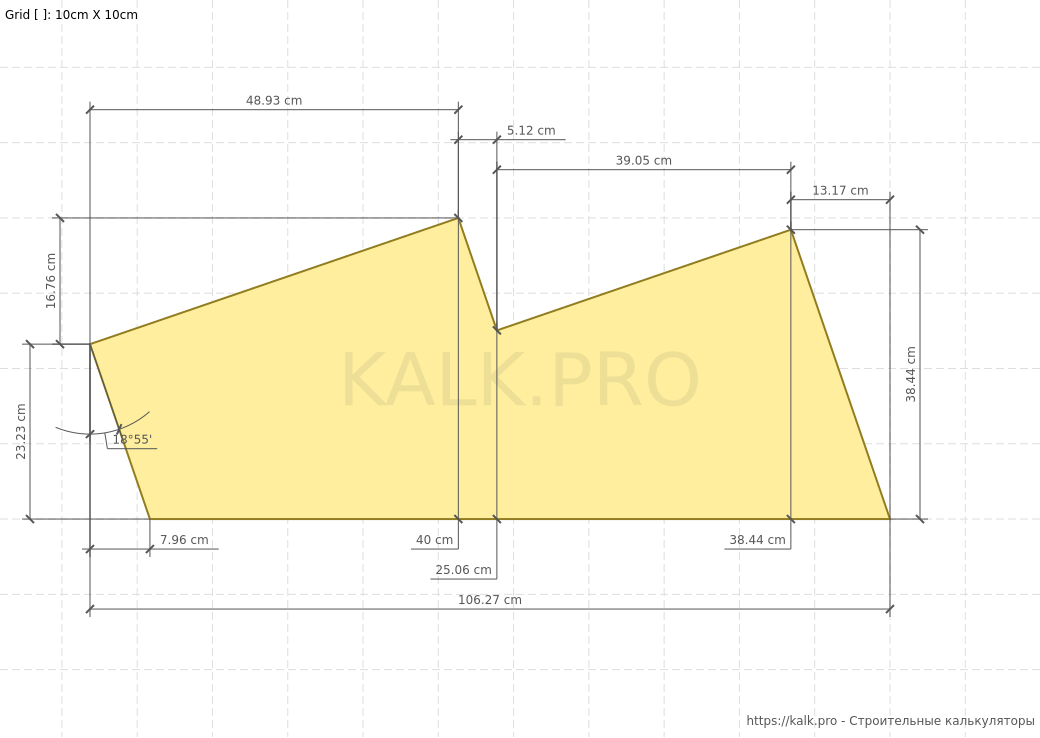

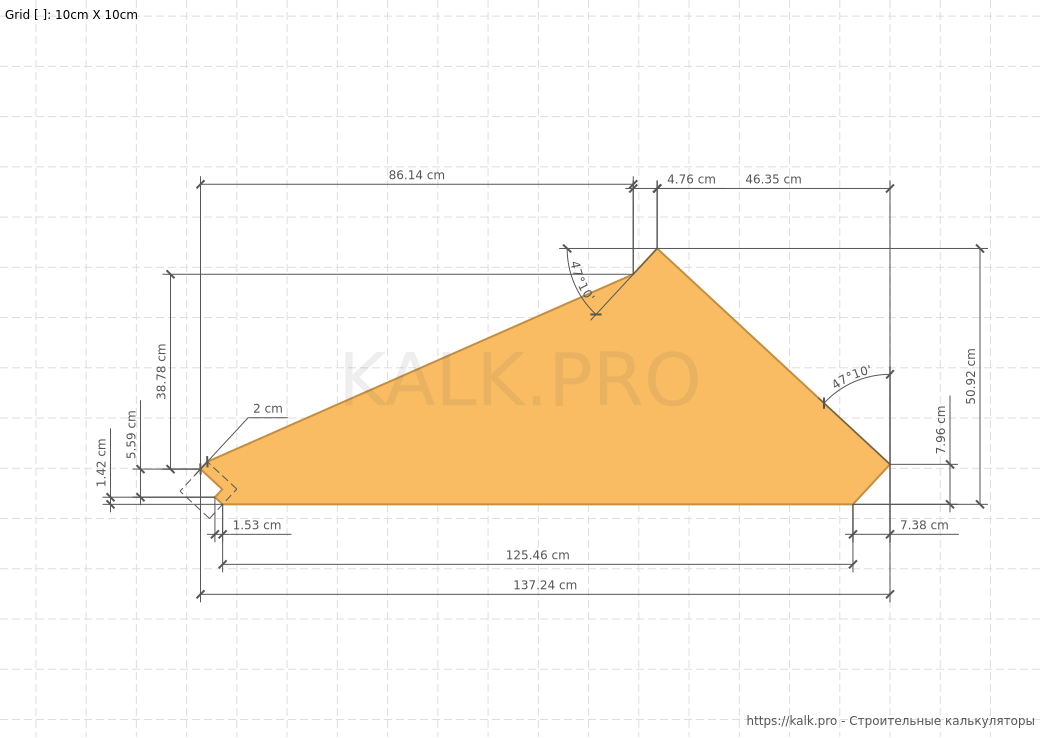

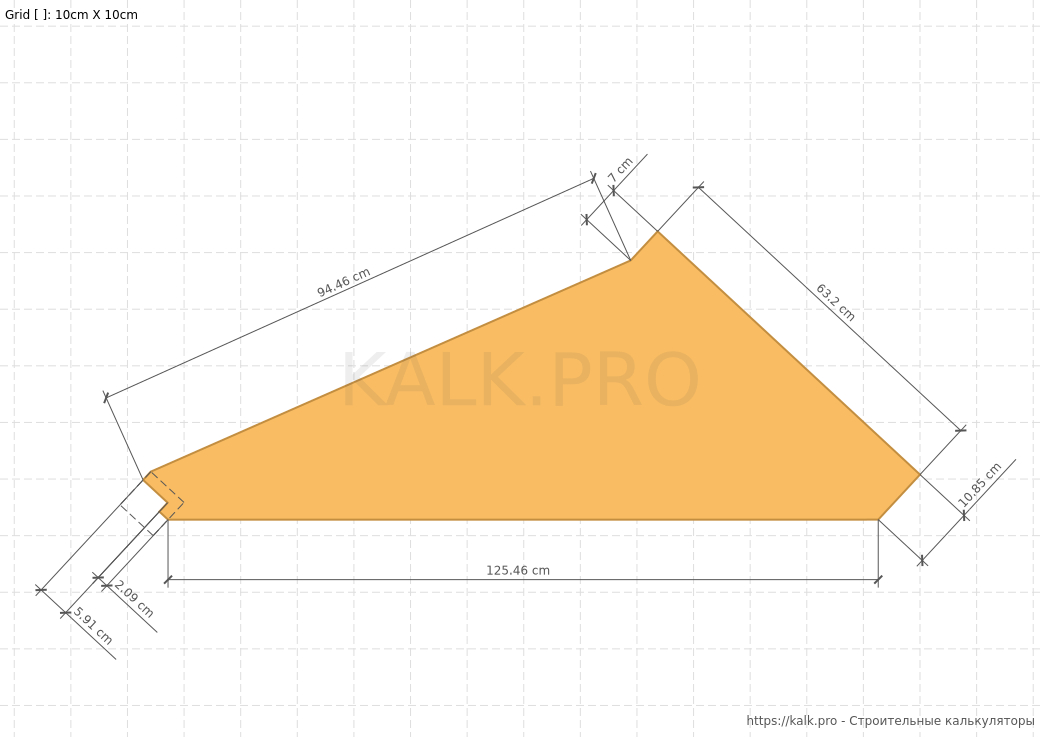

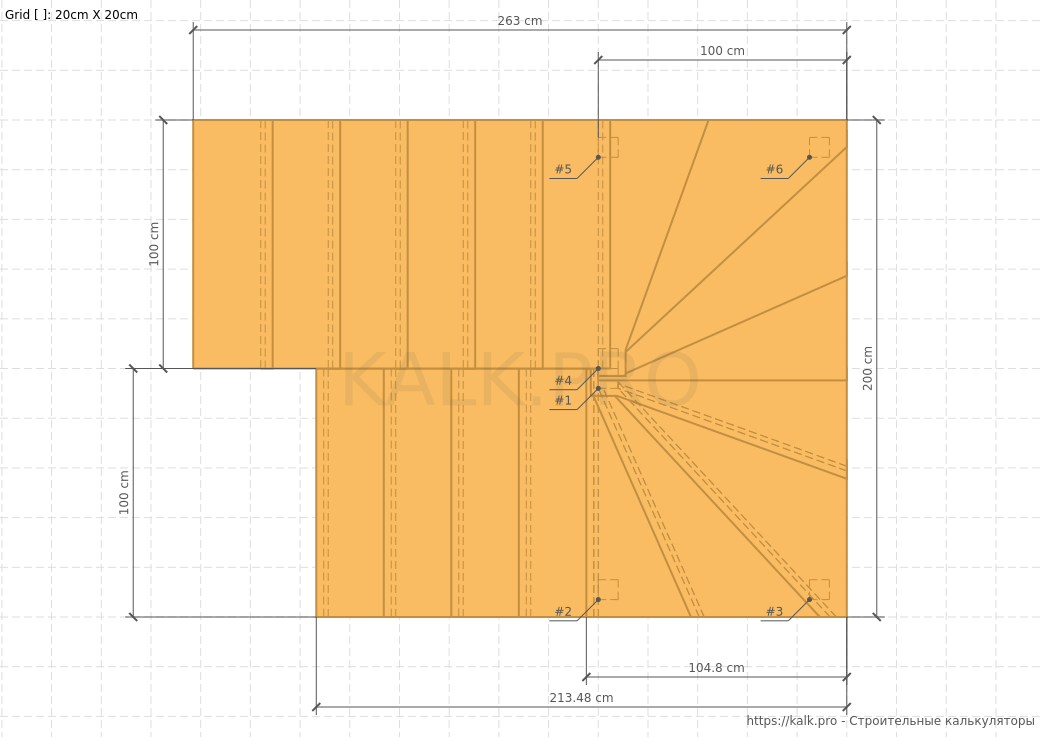

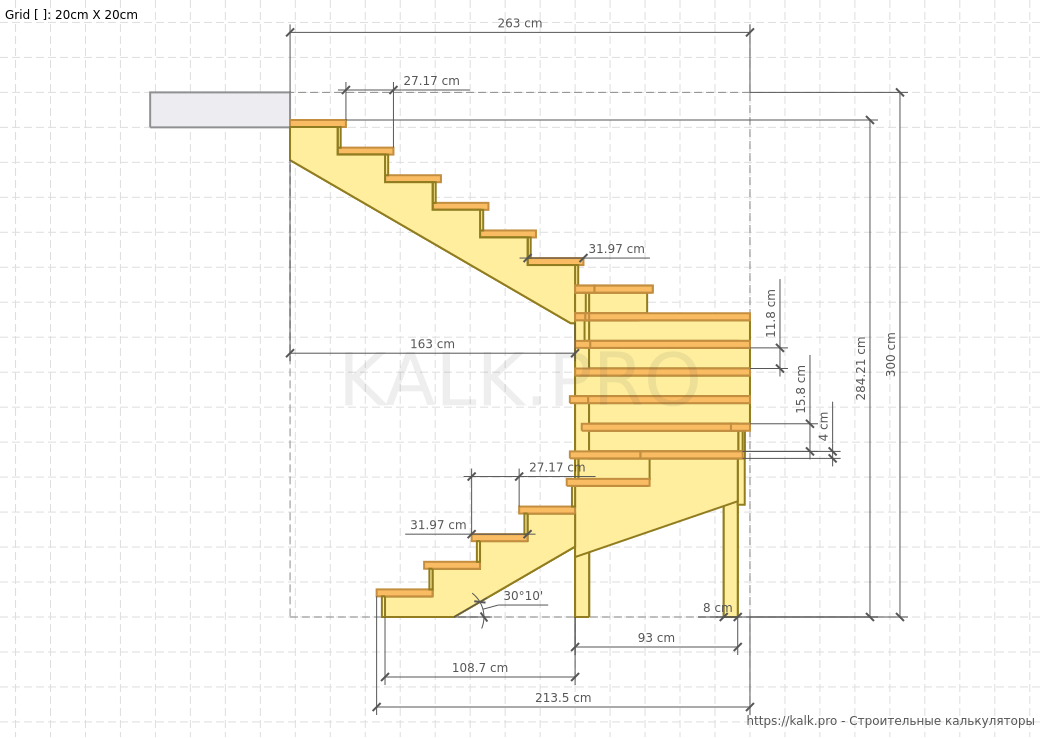

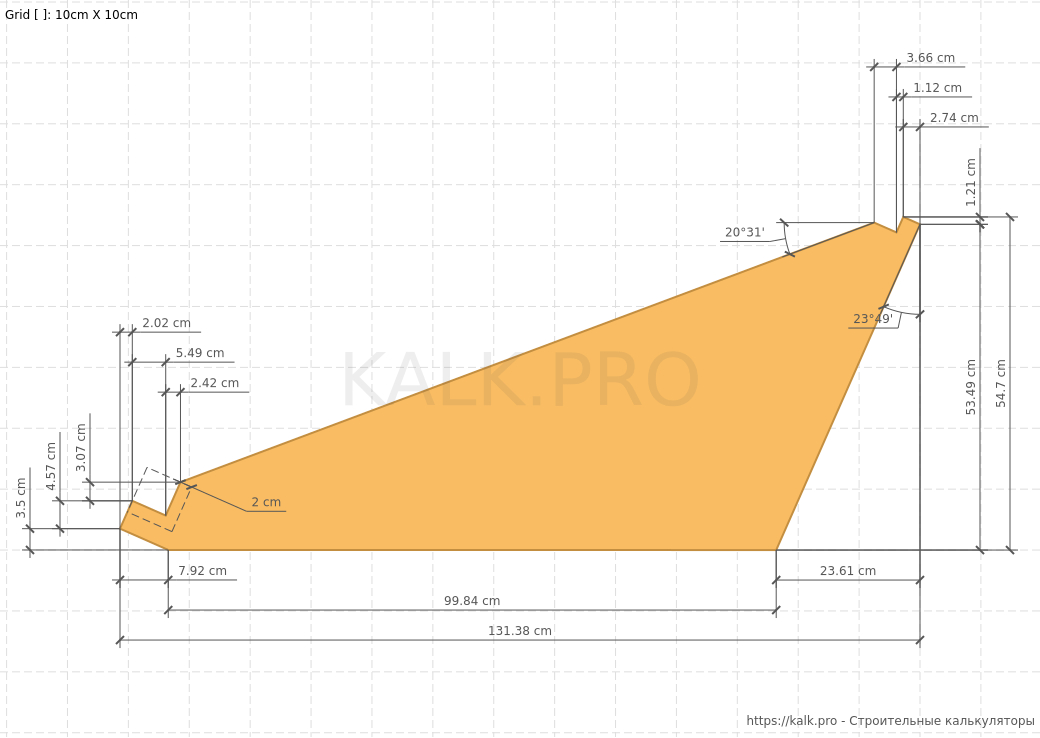

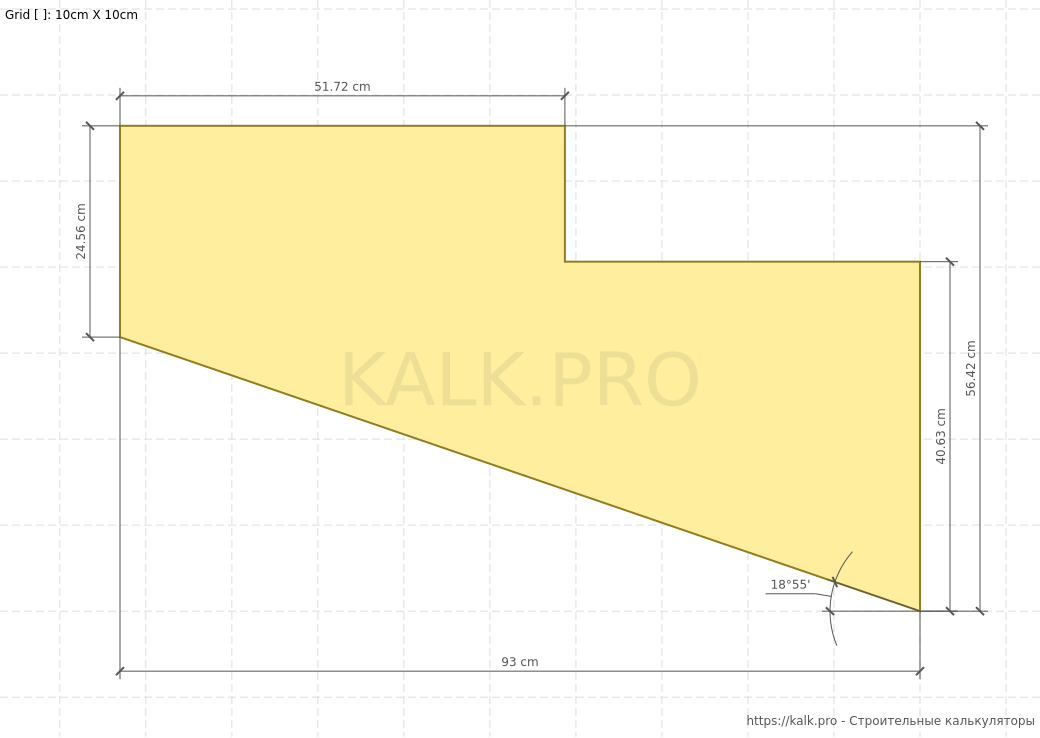

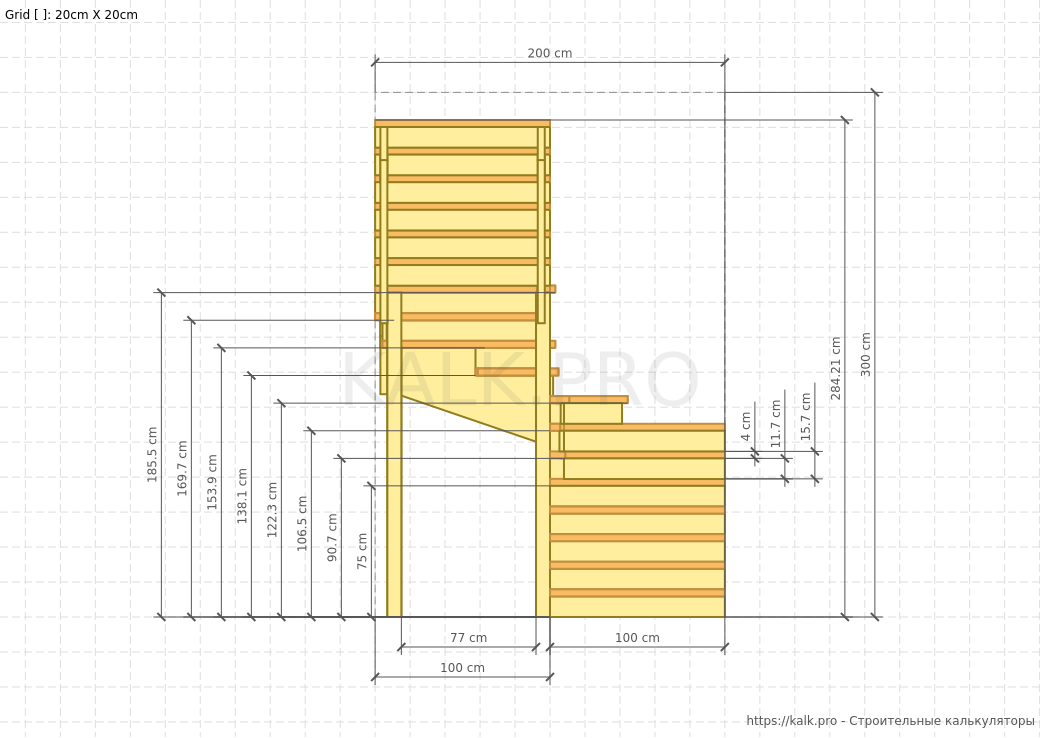

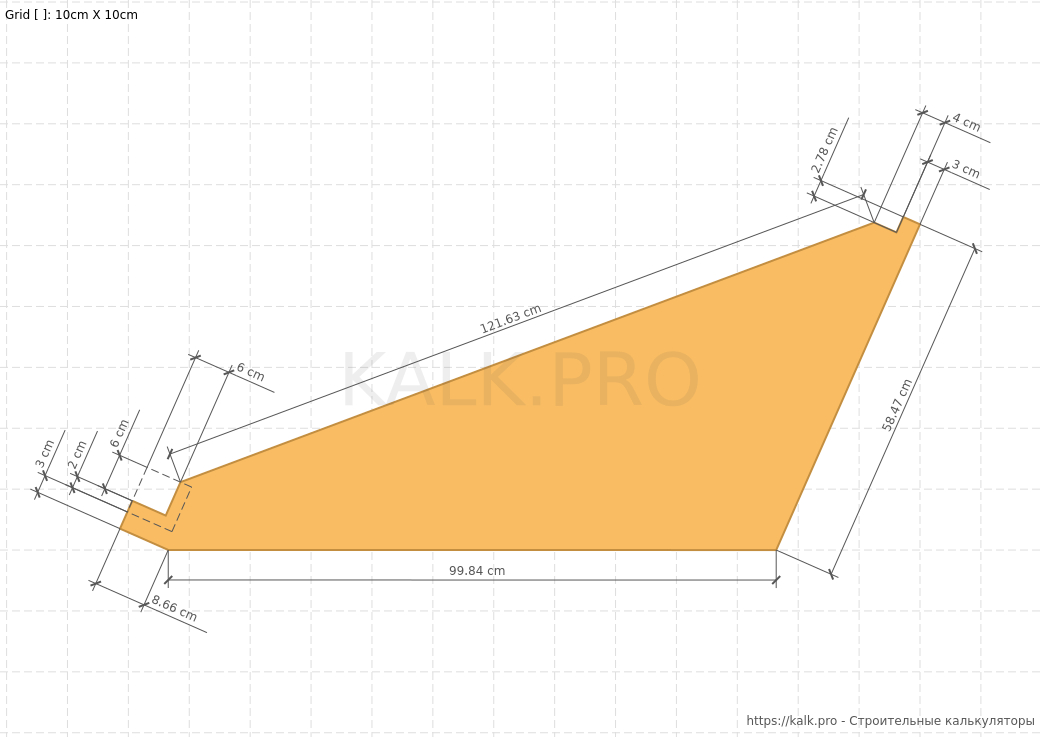

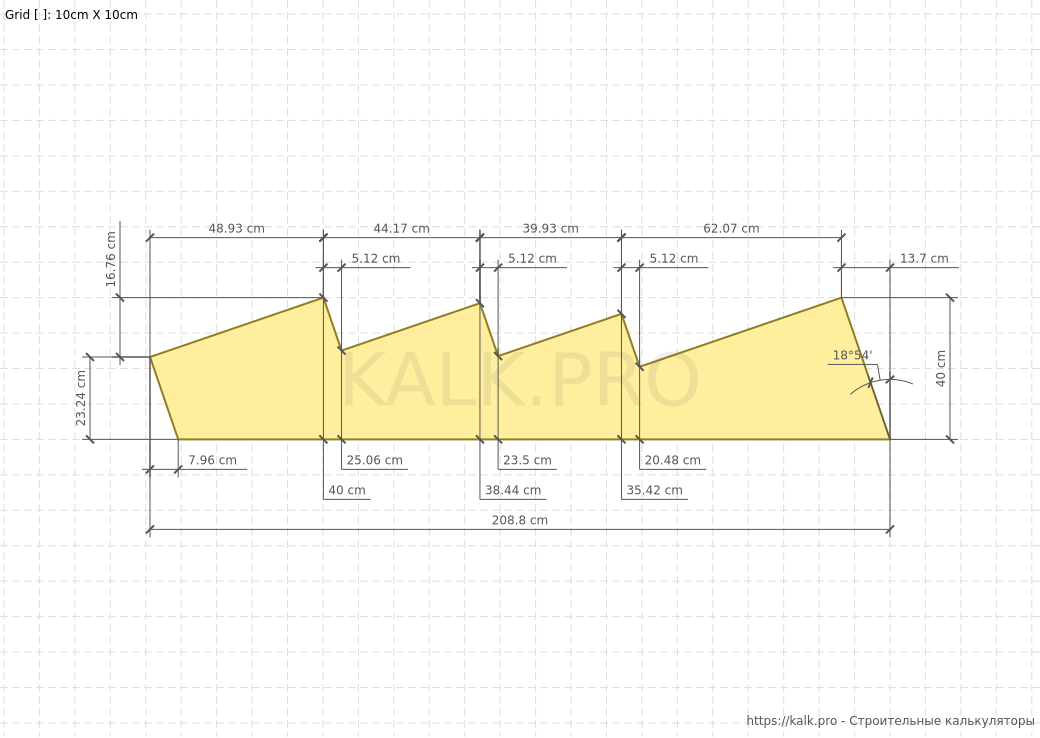

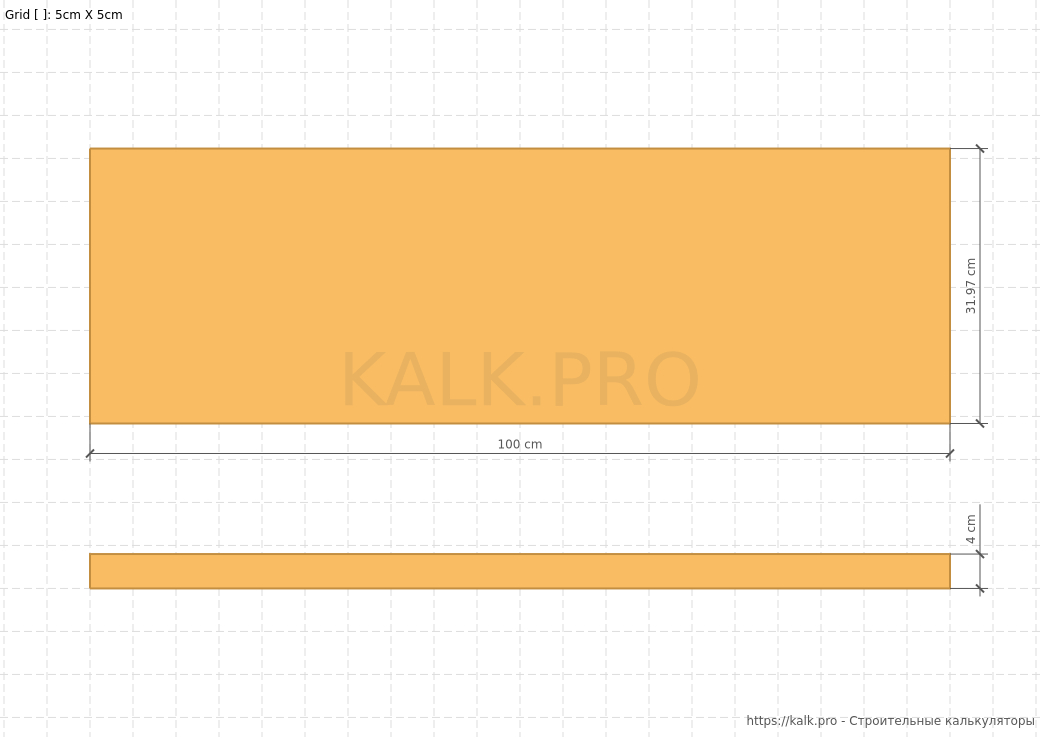

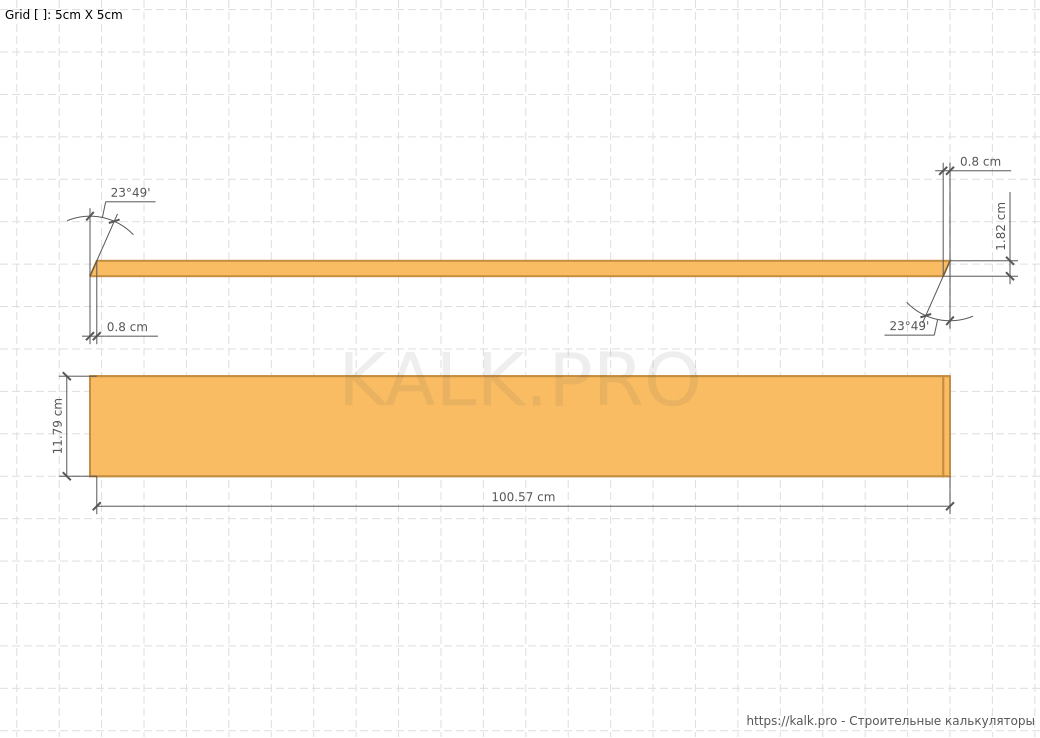

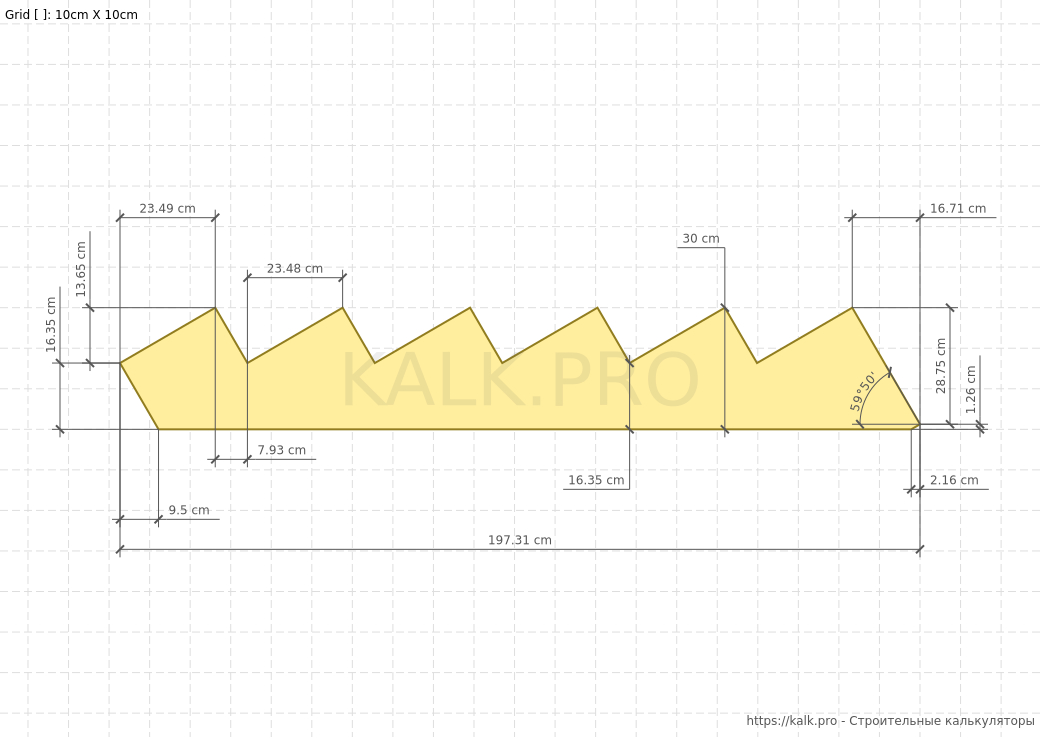

Ejemplo de cálculo de una escalera en forma de U
