Расчет металлической лестницы на 90° с 2-мя забежными ступенями — онлайн-калькулятор с чертежами и 3D

Воспользуйтесь 3D-калькулятором лестницы из металла на 90° с двумя забежными ступенями с чертежами и размерами бесплатно — выполните расчет и получите проект забежной лестницы с поворотом на 90° онлайн.

Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Переключить интерфейс
Отображение
DU
CL
Тип лестницы
LF
RG
Размеры лестницы, проем
Y
X
Z
Считать длину лестницы вдоль
FTP
FBT
Ступени
QB
1
QT
13
SW
SF
SO
SP
Подступенки
H
HT
BS
Косоуры
STH
STW
SS
Перемычки косоуров
BTH
BTW
BAD
Опорные столбы
SBA
SB
Плита перекрытия
SX
WX
ST
SFX
Ограждение (балюстрада)
RH
BA
RT
RW
Стена
WT
Переключить интерфейс
Выберите проекцию:
Переключить интерфейс
Расстояние: 0
Результаты расчета
Лестница
  • Угол наклона: 33.09 °
  • Формула удобства (h + s): 44.72 см
  • Формула Блонделя (2h + s): 62.37 см
  • Высота ступени: 17.65 см
  • Ширина ступени: 31.88 см
  • Ширина проступи: 27.08 см
  • Количество ступеней: 16 шт
  • Ширина марша лестницы: 100 см
Материалы конструкции
Косоур забежных ступеней №1
  • Ширина: 23.65 см
  • Длина: 93 см
  • Толщина: 4 см
  • Количество: 1 шт

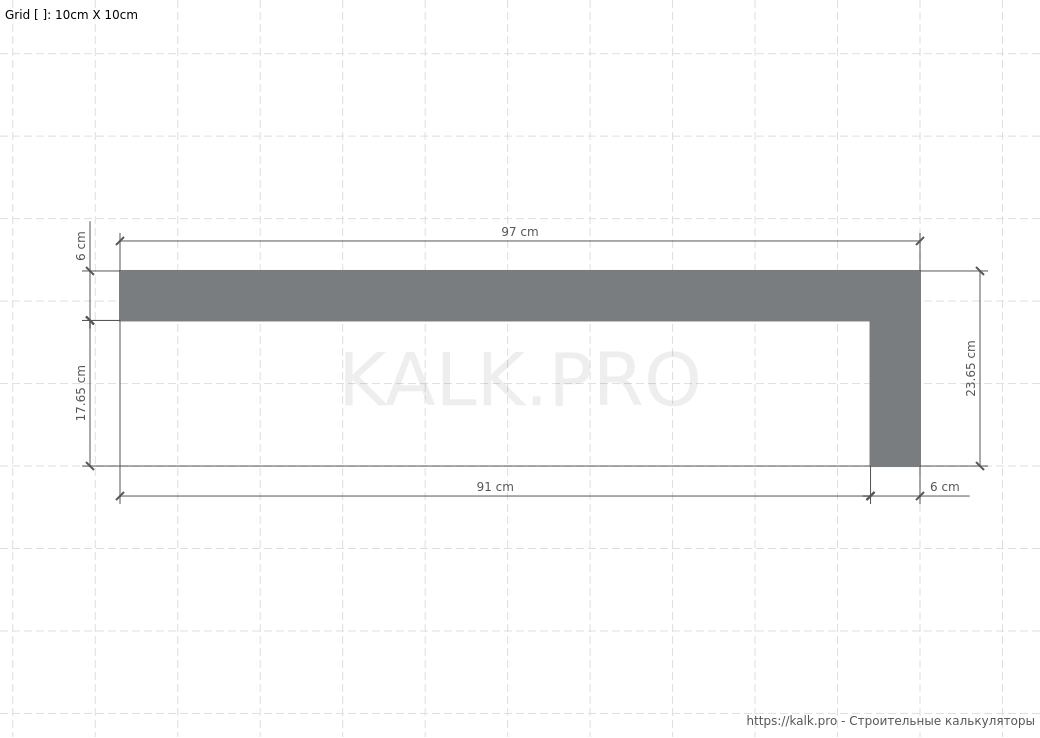

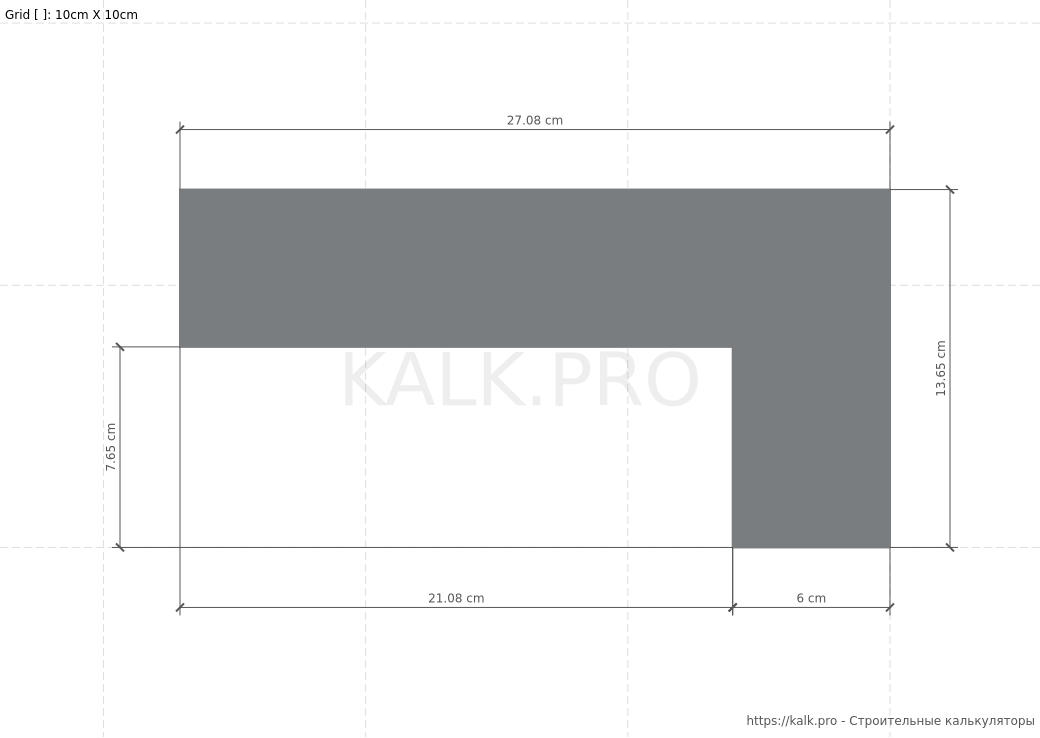

Косоур забежных ступеней №2
  • Ширина: 23.65 см
  • Длина: 97 см
  • Толщина: 4 см
  • Количество: 1 шт

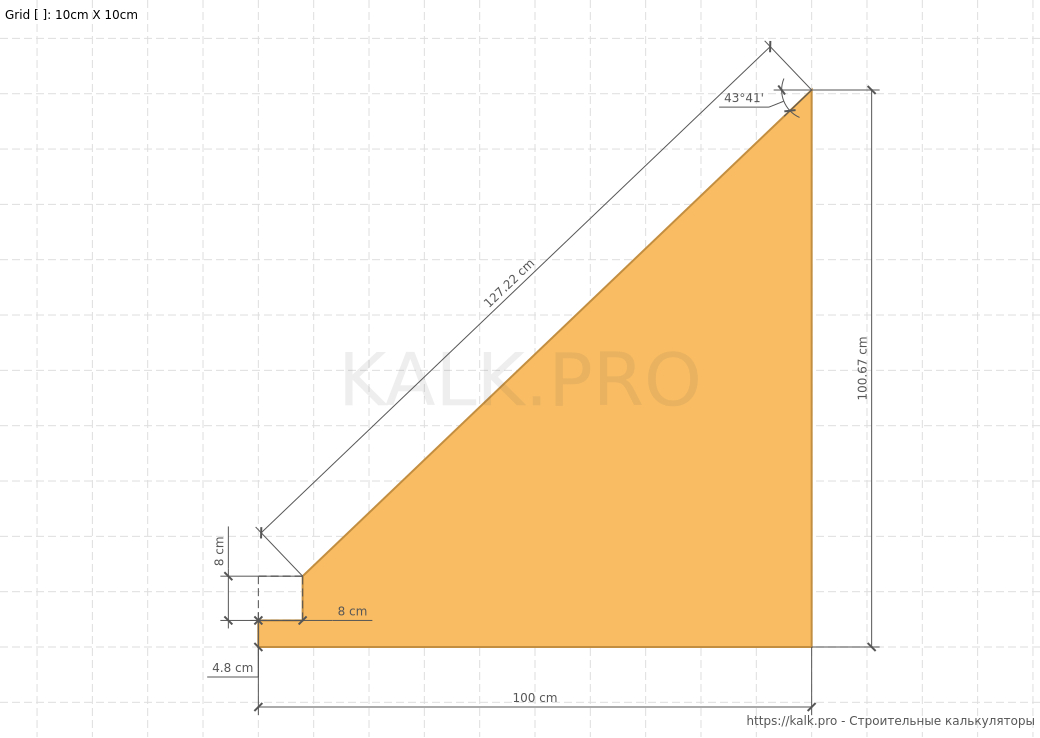

Забежная ступень №1
  • Ширина: 100.67 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.04 м³

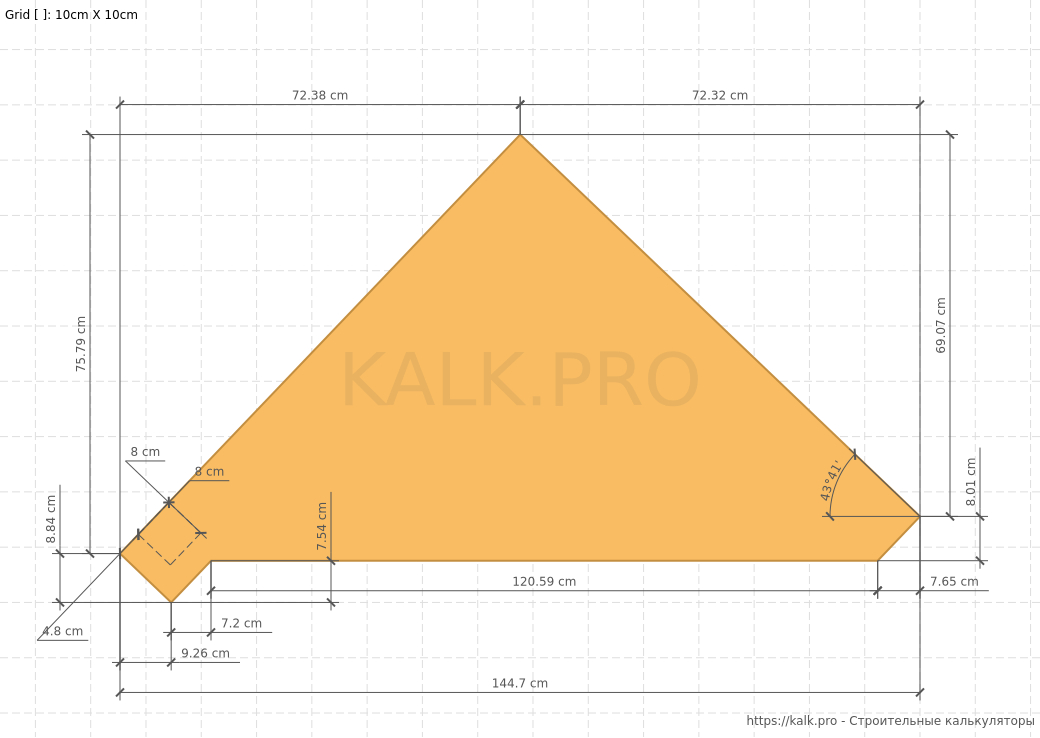

Забежная ступень №2
  • Ширина: 84.63 см
  • Длина: 144.7 см
  • Толщина: 4 см
  • Количество: 1 шт
  • Объем: 0.049 м³

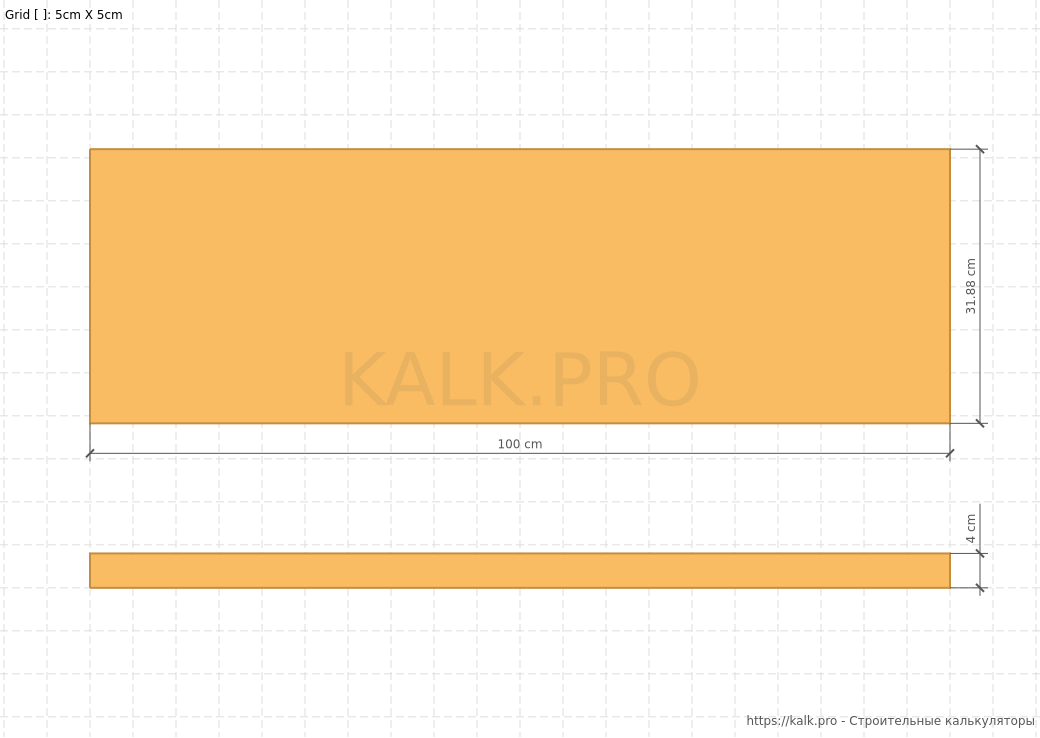

Прямые ступени
  • Ширина: 31.88 см
  • Длина: 100 см
  • Толщина: 4 см
  • Количество: 14 шт
  • Объем: 0.179 м³

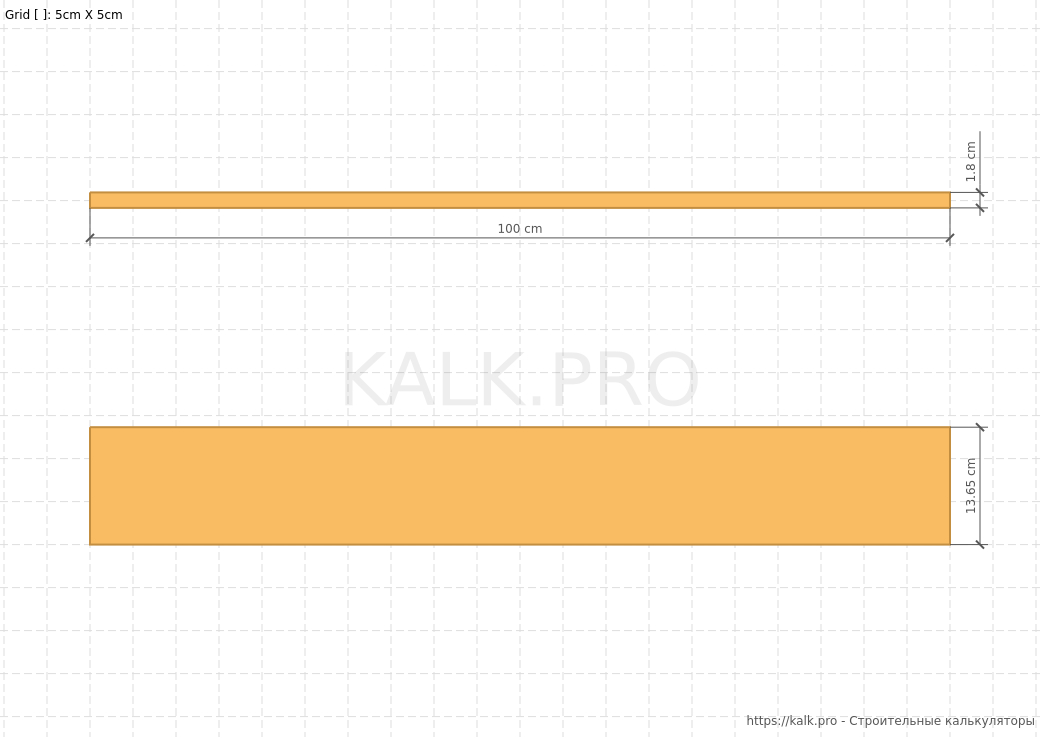

Подступенки (прямые ступени)
  • Ширина: 13.65 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 14 шт
  • Объем: 0.034 м³
Подступенок (забежная ступень №1)
  • Ширина: 13.65 см
  • Длина: 100 см
  • Толщина: 1.8 см
  • Количество: 1 шт
  • Объем: 0.002 м³

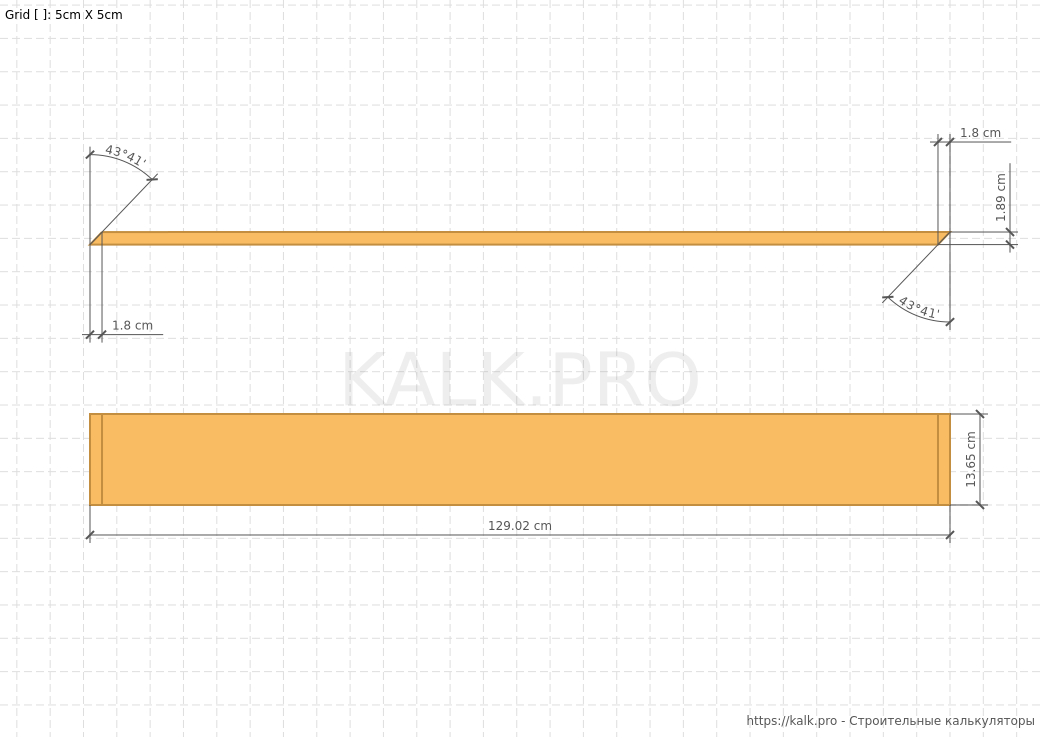

Подступенок (забежная ступень №2)
  • Ширина: 13.65 см
  • Длина: 129.02 см
  • Толщина: 1.88 см
  • Количество: 1 шт
  • Объем: 0.003 м³

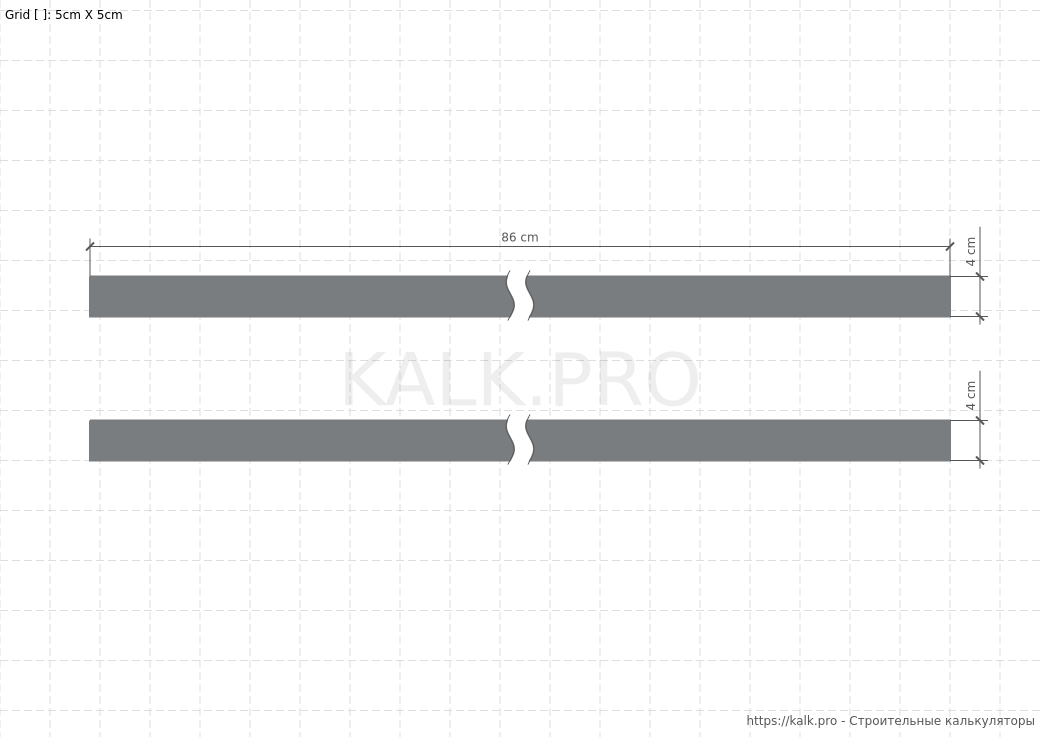

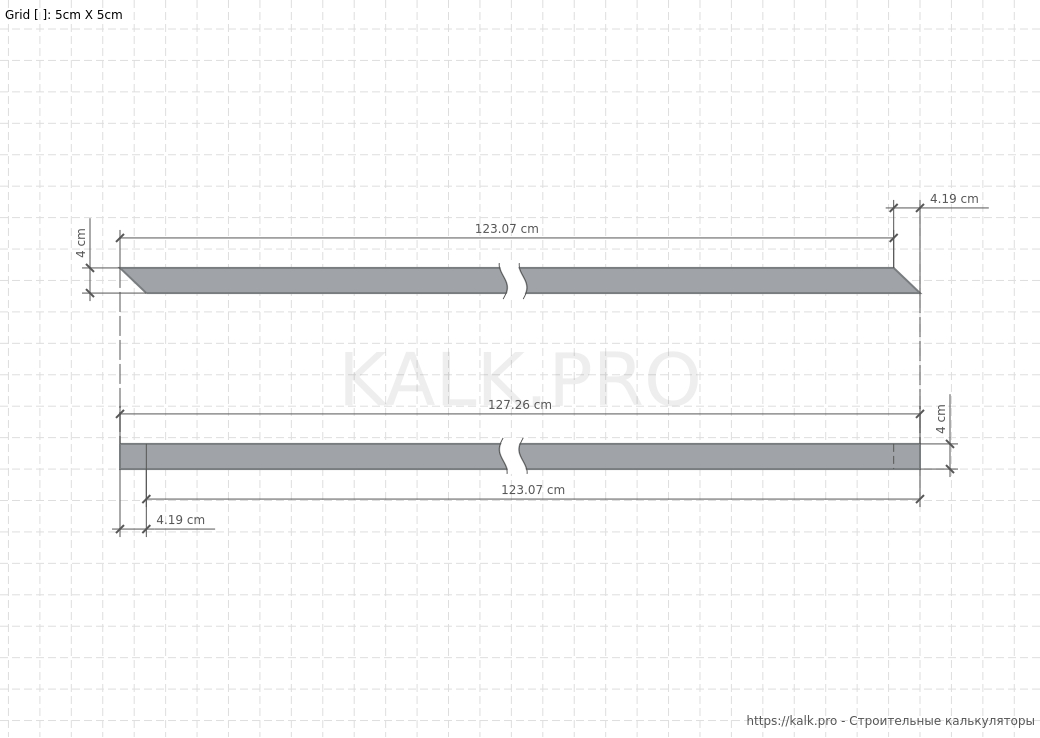

Ограждение (балюстрада)
  • Ширина поручня: 8 см
  • Толщина поручня: 4 см
  • Длина ограждения: 477.71 см
  • Объем: 0.015 м³
Балясины
  • Сторона сечения: 5 см
  • Длина: 86.85 см
  • Количество: 15 шт
  • Объем: 0.033 м³
Поворотная балясина
  • Сторона сечения: 8 см
  • Длина: 107.65 см
  • Количество: 1 шт
  • Объем: 0.007 м³

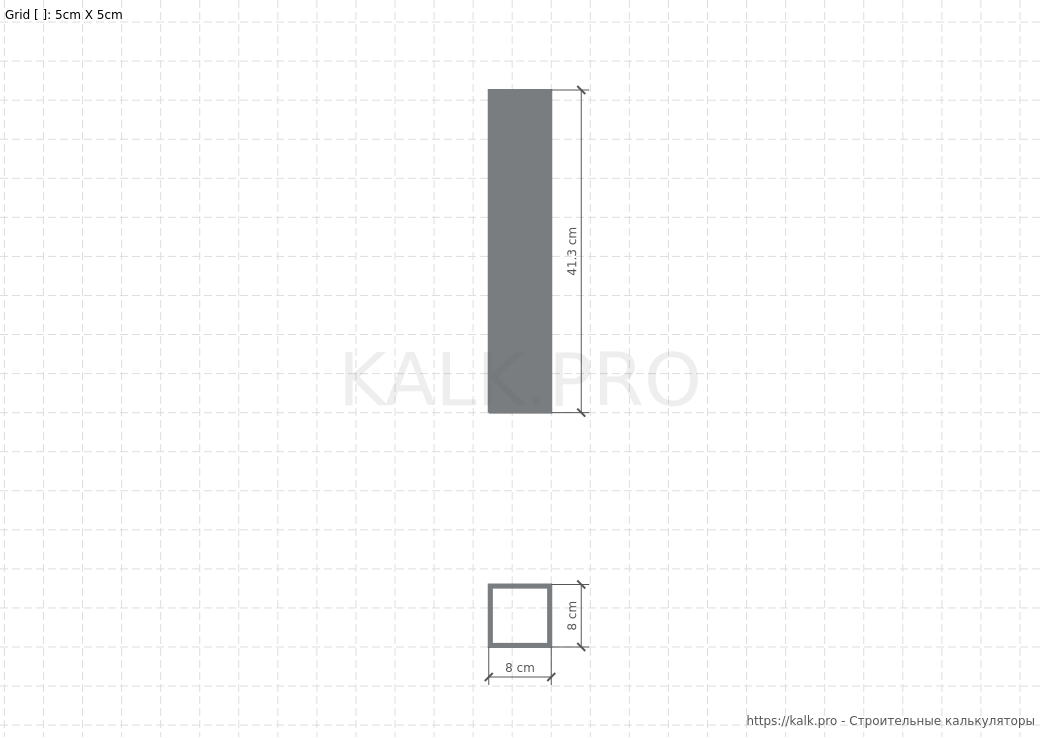

Опорные столбы
  • Сторона сечения: 8 см
  • Общая длина: 160.47 см
  • Общий объем: 0.01 м³
Опорный столб №1
  • Сторона сечения: 8 см
  • Длина: 48.94 см
  • Объем: 0.003 м³
Опорный столб №2
  • Сторона сечения: 8 см
  • Длина: 31.29 см
  • Объем: 0.002 м³
Опорный столб №3
  • Сторона сечения: 8 см
  • Длина: 31.29 см
  • Объем: 0.002 м³
Опорный столб №4
  • Сторона сечения: 8 см
  • Длина: 48.94 см
  • Объем: 0.003 м³
Указанные «Размеры»
Отображение
  • Единицы измерения: см
  • Цвет чертежа: цветной
Тип лестницы
  • С поворотом налево:  selected
Размеры лестницы, проем
  • Высота проема от пола до пола: 300 см
  • Длина проема: 452 см
  • Ширина марша лестницы: 100 см
Считать длину лестницы вдоль
  • Верхнего марша:  selected
Ступени
  • Количество (нижний марш): 1 шт
  • Количество (забежные ступени): 2 шт
  • Количество (верхний марш): 13 шт
  • Общее количество: 16 шт
Подступенки
  • Толщина: 1.8 см
Косоуры
  • Высота трубы: 6 см
  • Ширина трубы: 4 см

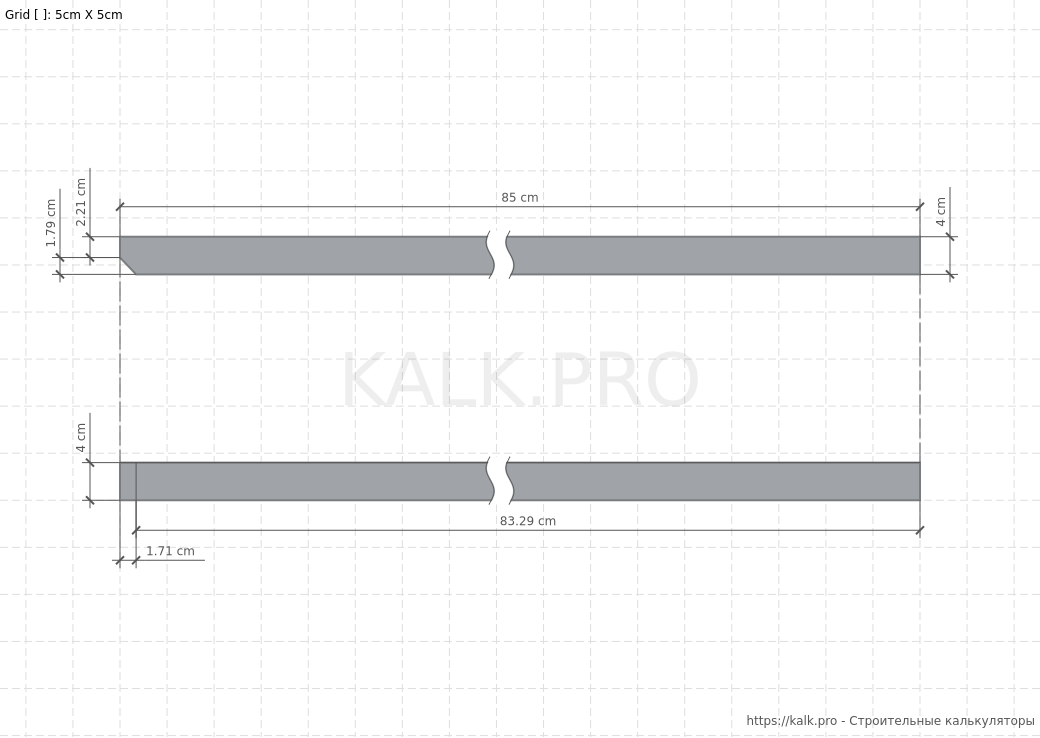

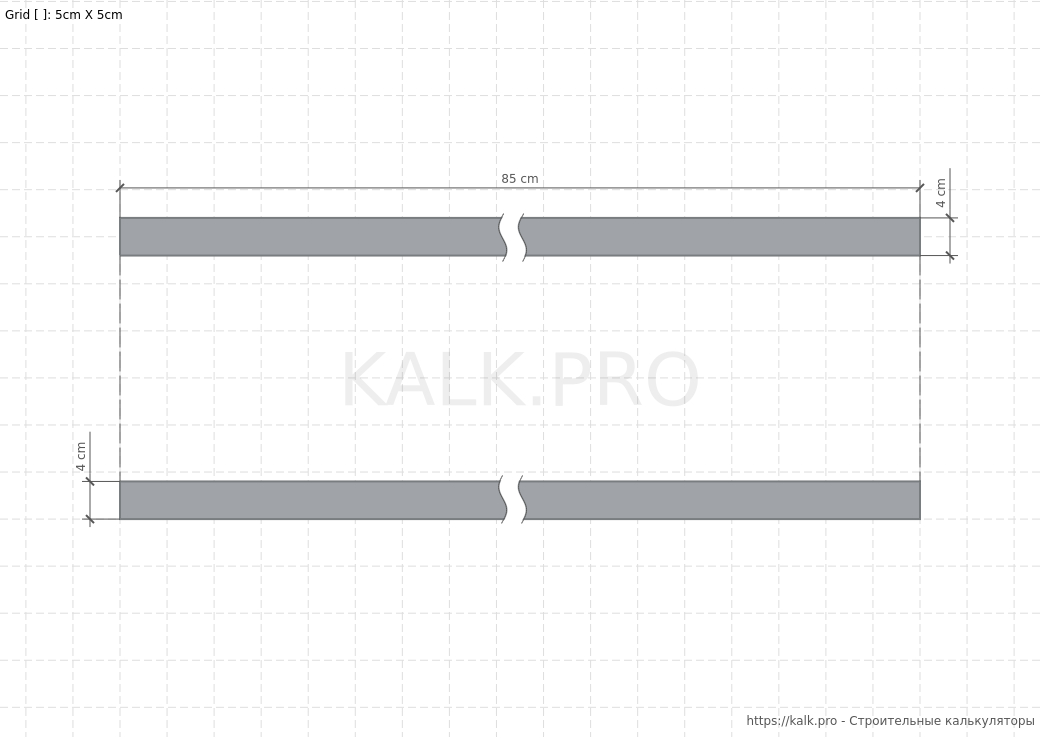

Перемычки косоуров
  • Высота трубы: 4 см
  • Ширина трубы: 4 см
  • Установить дополнительные перемычки:  selected
Опорные столбы
  • Сторона сечения: 8 см
Плита перекрытия
  • Выступ над проемом: 200 см
  • Отступ от стены: 140 см
  • Толщина: 20 см
Ограждение (балюстрада)
  • Высота ограждения: 90 см
  • Сторона сечения балясины: 5 см
  • Толщина поручня: 4 см
  • Ширина поручня: 8 см
Стена
  • Толщина: 20 см
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Материалы

Как рассчитать металлическую лестницу с поворотом на 90° с 2-мя забежными ступенями онлайн?

  • Шаг 1. Выберите единицы измерения, DU – мм, см, м, дюймы, футы.

  • Шаг 2. Выберите тип чертежей, CL – монохромные, цветные.

  • Шаг 3. Выберите тип лестницы – левосторонняя, LF*, правосторонняя, RG**.
    * с поворотом налево
    ** с поворотом направо

  • Шаг 4. Выберите как считать длину лестницы — по верхнему маршу, FTP, по нижнему маршу, FBT.

  • Шаг 5. Введите параметры лестницы, проема – высота проема, Y*, длина лестницы, X, ширина марша, Z.
    * от пола 1-го этажа до пола 2-го этажа
    * высота проема = высота лестницы (если верхняя ступень не ниже уровня 2-го этажа)

  • Шаг 6. Подберите параметры ступеней – количество ступеней верхнего марша, QT, количество ступеней нижнего марша, QB, толщина ступеней, SW, выступ края ступеней, SF*.
    * выступ края ступени = свес ступени

  • Шаг 6.1. Выберите установить верхнюю ступень ниже уровня 2-ого этажа или оставить на уровне пола 2-го этажа, SP.

  • Шаг 7. Выберите установить подступенки или нет, H.

  • Шаг 7.1. Введите параметры подступенов — толщина подступенков, HT.

  • Шаг 7.2. Выберите установить подступенки за ступенью или нет, BS.
    * если активно, ширина ступени уменьшается на толщину подступенка

  • Шаг 8. Введите параметры косоуров – высота сечения трубы, STH, ширина сечения трубы, STW.

  • Шаг 8.1. Выберите выполнять запил трубы под углом 45° или нет, SS.

  • Шаг 9. Введите параметры перемычек косоуров – высота сечения трубы, BTH, ширина сечения трубы, BTW.

  • Шаг 9.1. Выберите установить дополнительные перемычки или нет, BAD.

  • Шаг 10. Выберите установить опорные столбы или нет, SBA.

  • Шаг 10.1. Введите параметры опорных столбов — ширина сечения, SB.

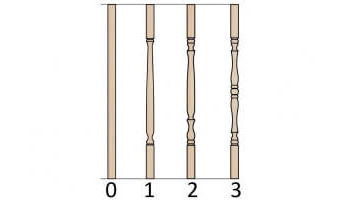

  • Шаг 11. Введите параметры ограждения – сечение балясины, BA, высота ограждения, RH*, толщина поручня, RT, ширина поручня, RW.
    * высота ограждения = высота балясины + толщина поручня

  • Шаг 12. Введите параметры перекрытия* – толщина перекрытия, ST, выступ над проемом, SX**, отступ от стены, WX.
    * требуется только для визуализации
    ** влияет на минимальную высоту прохода (отображается на чертежах и 3D)

  • Шаг 12.1. Выберите добавить крепление к перекрытию или нет, SFX.

  • Шаг 13. Введите параметры стен* — толщина стены, WT.
    * требуется только для визуализации

  • Шаг 14. Внимательно проверьте все значения и выполните расчет Г-образной металлической лестницы на 90° с двумя поворотными ступенями, нажав на кнопку «Рассчитать» в онлайн-калькуляторе.



Смежные нормативные документы

  • ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»
  • ГОСТ 25772-2021 «Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок»
  • СП 118.13330.2022 «Общественные здания и сооружения»
  • СП 20.13330.2016 «Нагрузки и воздействия»
  • СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»



Если вы хотите получить больше информации по проектированию, перейдите на основную страницу раздела «Расчет лестницы».



Чертежи Г-образной лестницы из металла на 90° с двумя поворотными ступенями

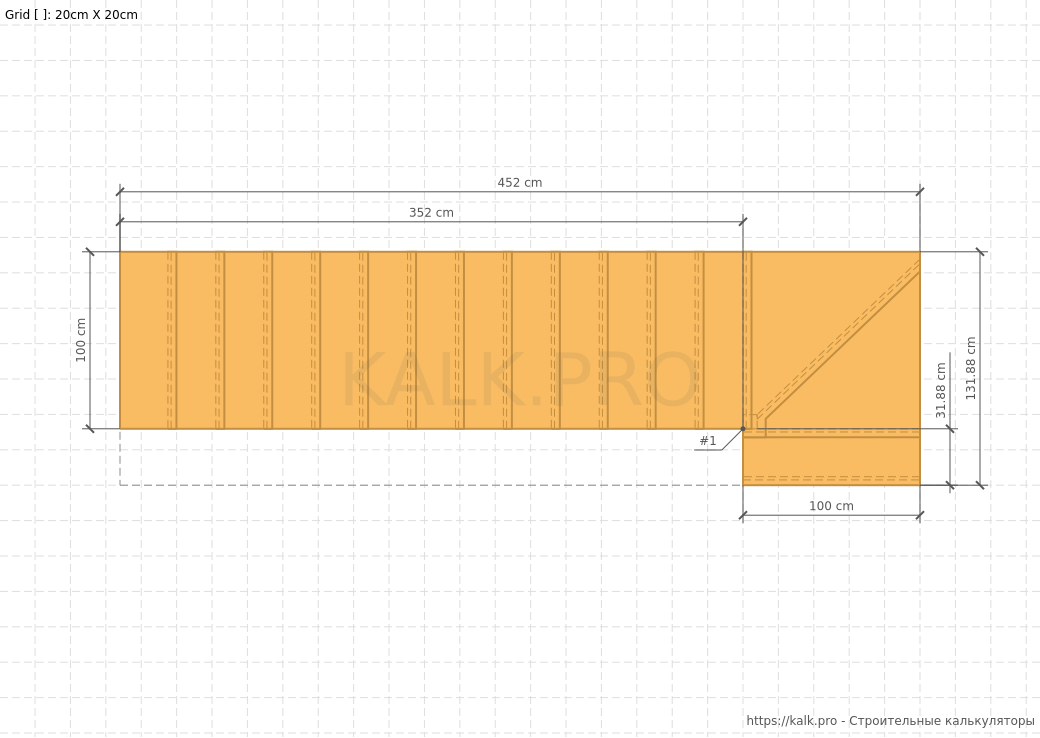

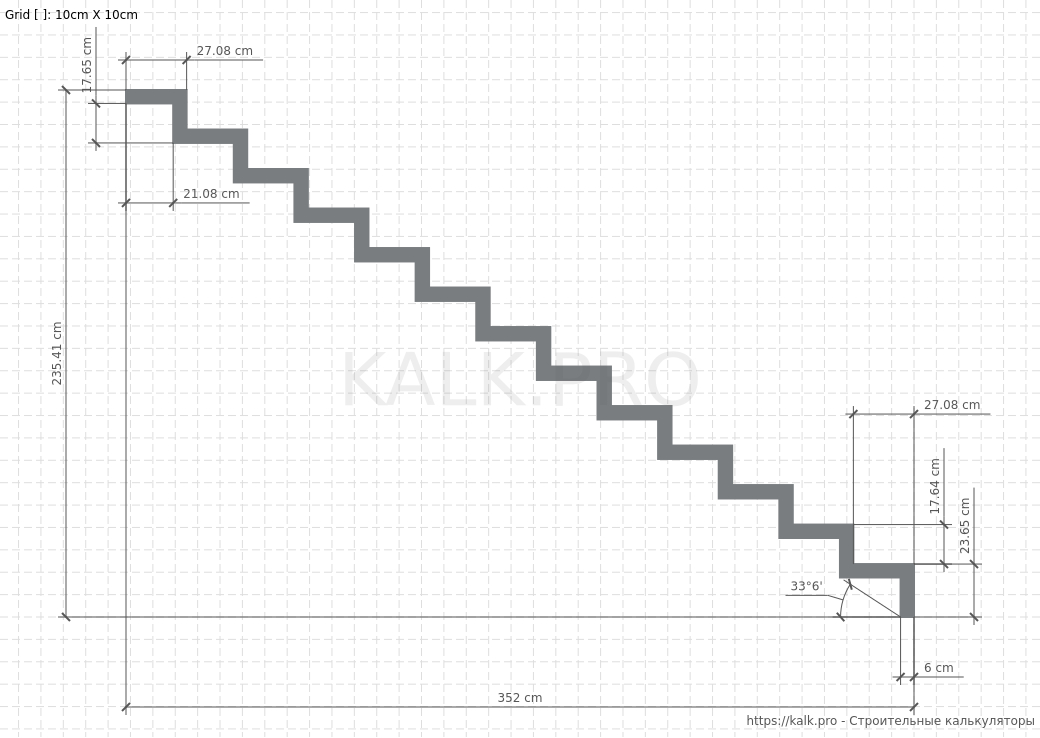

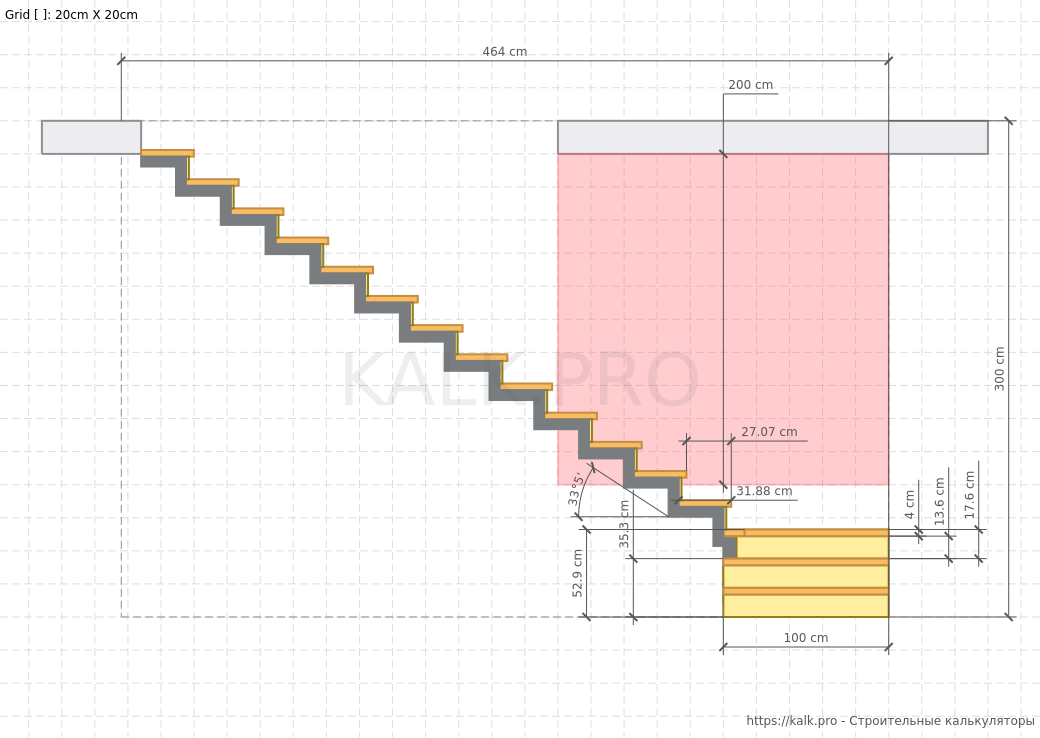

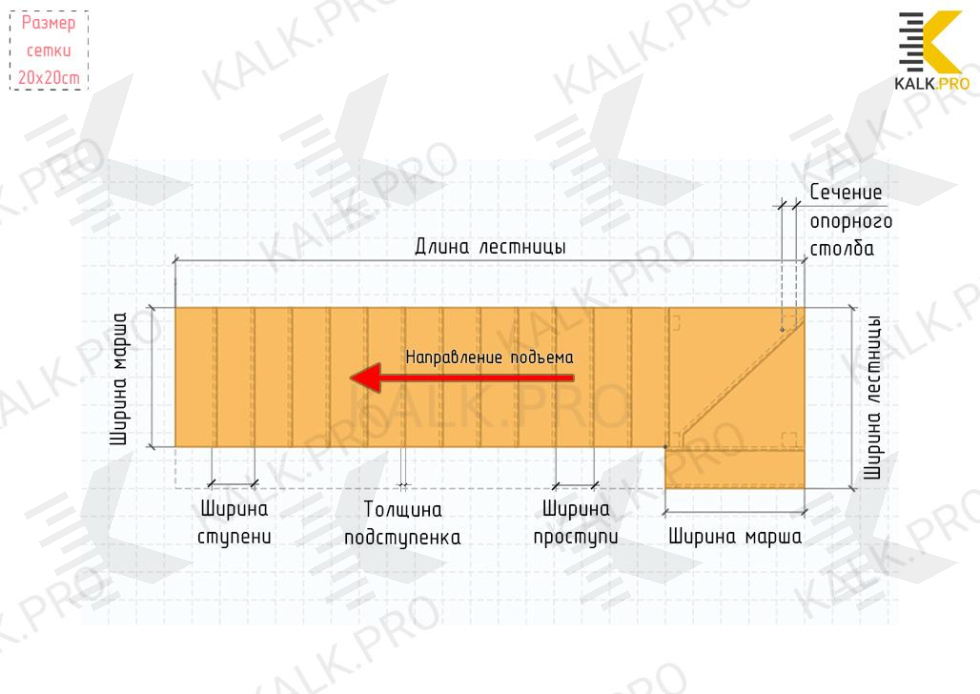

Чертеж лестницы из металла с поворотом на 90 градусов с двумя забежными ступенями

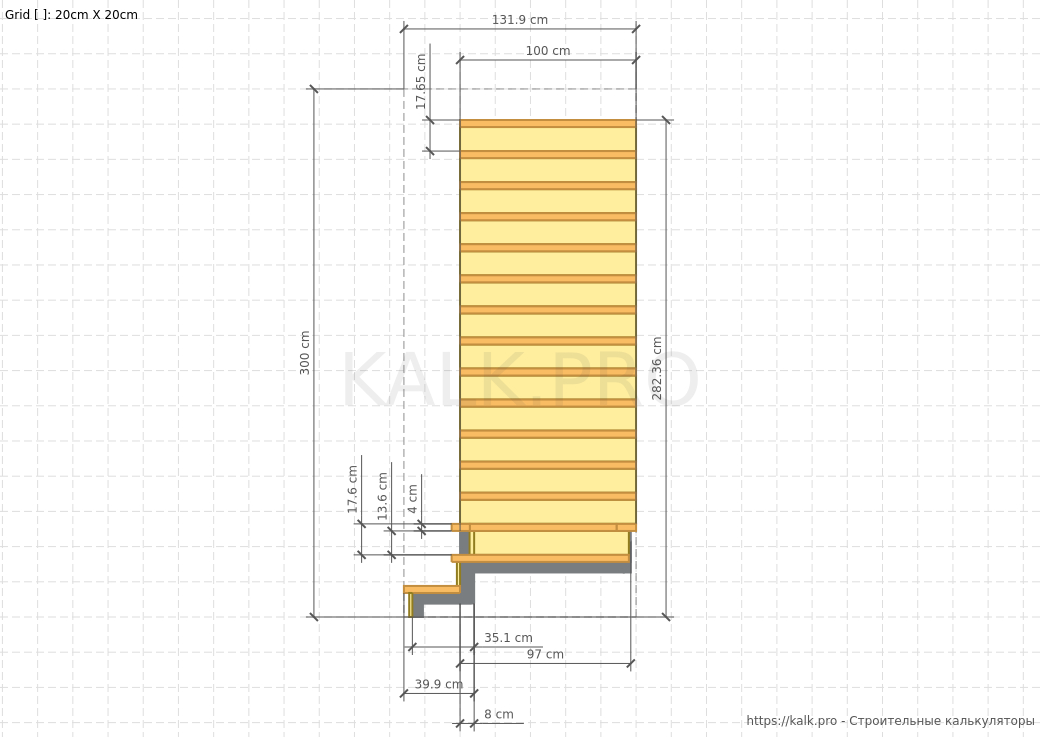

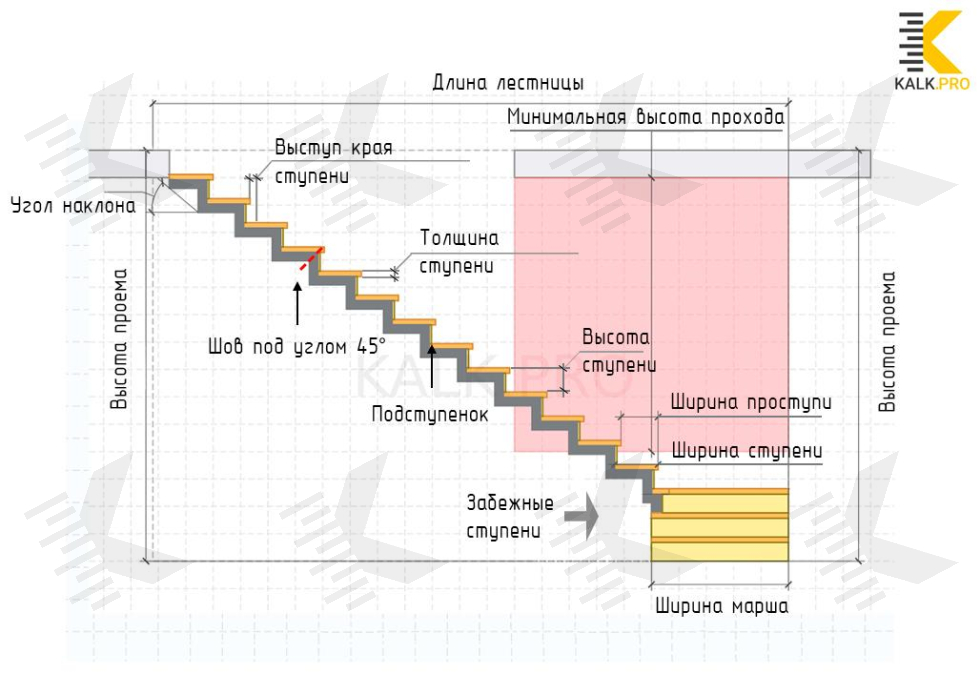

Чертеж лестницы из металла с поворотом на 90 градусов с двумя забежными ступенями
Чертеж ступеней лестницы на 90° с двумя забежными ступенями
