O cálculo вальмовой telhado, calculadora on-line com 3D e desenhos

Especifique as dimensões
Exibição
DU
cm
CL
cores
Tipo de telhado
UH
US
O telhado
TH
TC
Casa
HW
HL
HC
HH
Мауэрлат
MW
MT
Viga
RG
RW
RT
RS
Пароизоляция
DW
DL
DT
DS
Contra-caixa
CT
Caixa
LW
LT
LS
Folhas de MTOS
OW
OL
OT
Folhas de telhado
SW
SL
ST
SS
Erro de cálculoPor favor, verifique os dados introduzidos
A calculadora estará disponível depois de fazer alterações em parâmetros relevantes.
Clique no botão "Calcular", para abrir a janela de definições.
Selecione a projeção:

Os resultados do cálculo

Мауэрлат sob as laterais arraias
  • Largura: 15 mm
  • Espessura: 15 mm
  • Comprimento: 1000 mm
  • Tamanho спила: 3.5 mm
Мауэрлат sob вальмовыми arraias
  • Largura: 15 mm
  • Espessura: 15 mm
  • Comprimento: 570 mm
Casa
  • Largura: 600 mm
  • Comprimento: 1000 mm
  • A altura da parede: 400 mm
  • Espessura da parede: 30 mm
O telhado
  • Altura: 300 mm
  • Saliência: 50 mm
  • Ângulo de: 43.7 °
  • Praça: 107.735 m2
Коньковый madeira
  • Largura: 15 mm
  • Comprimento: 405 mm
  • Espessura: 5 mm

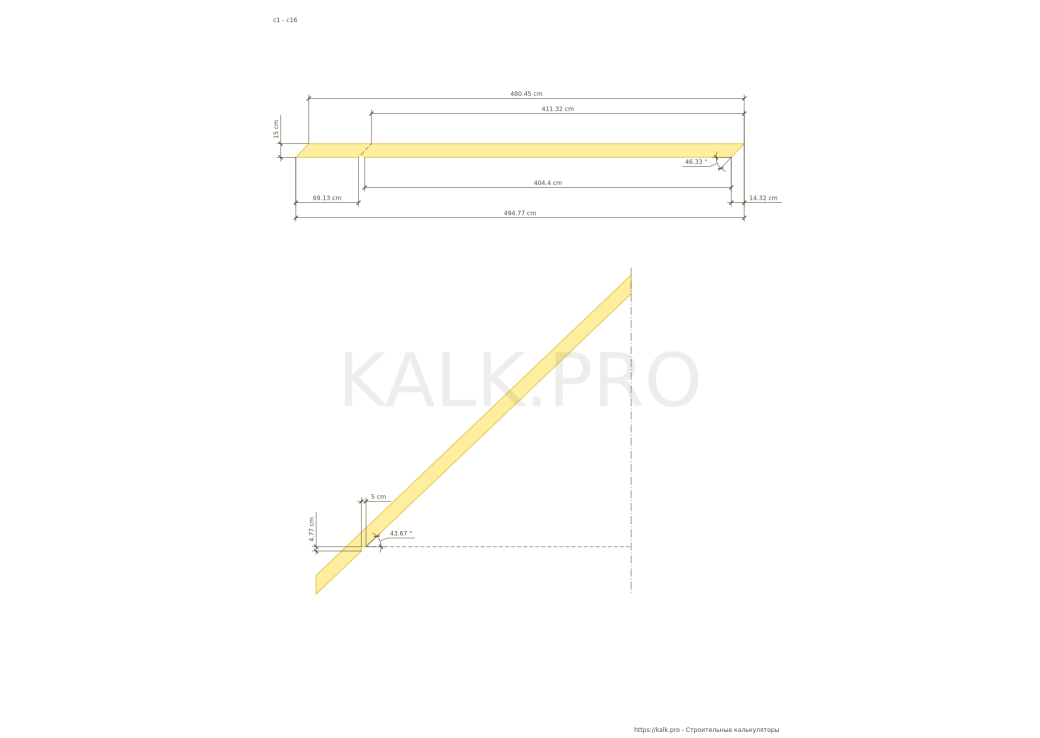

Central/intermediário viga
  • Ângulo de спила: 46.3 °
  • Tamanho спила: 14.3 mm
  • Comprimento: 494.8 mm
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento de rampa do telhado: 480.4 mm
  • Comprimento do cavalo-marinho até o запила: 411.3 mm
  • Comprimento abaixo do cavalo-marinho até o запила: 404.4 mm
  • Comprimento do запила até o final do declive: 69.1 mm
  • Profundidade запила ao longo da parede (vertical): 4.8 mm
  • Profundidade запила de apoio (horizontal): 5 mm

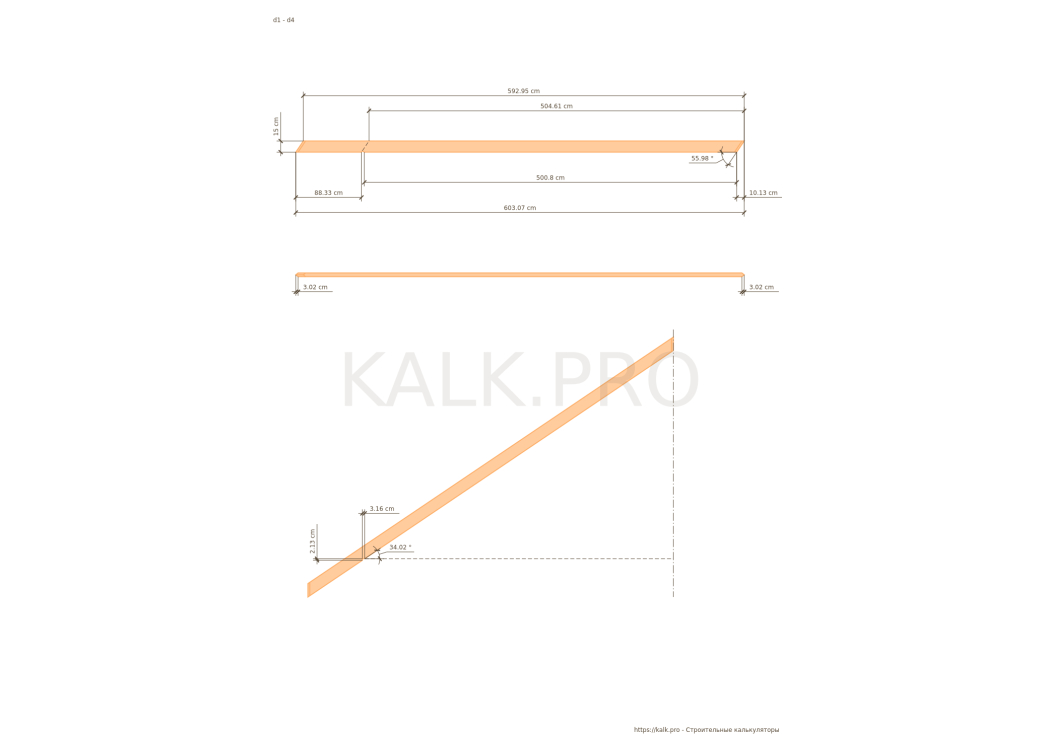

Диагональное viga
  • Ângulo de спила: 56 °
  • Tamanho спила: 10.1 mm
  • Comprimento: 603.1 mm
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento de rampa do telhado: 592.9 mm
  • Comprimento do cavalo-marinho até o запила: 504.6 mm
  • Comprimento abaixo do cavalo-marinho até o запила: 500.8 mm
  • Comprimento do запила até o final do declive: 88.3 mm
  • Profundidade запила ao longo da parede (vertical): 2.1 mm
  • Profundidade запила de apoio (horizontal): 3.2 mm
  • Saliência: 3 mm

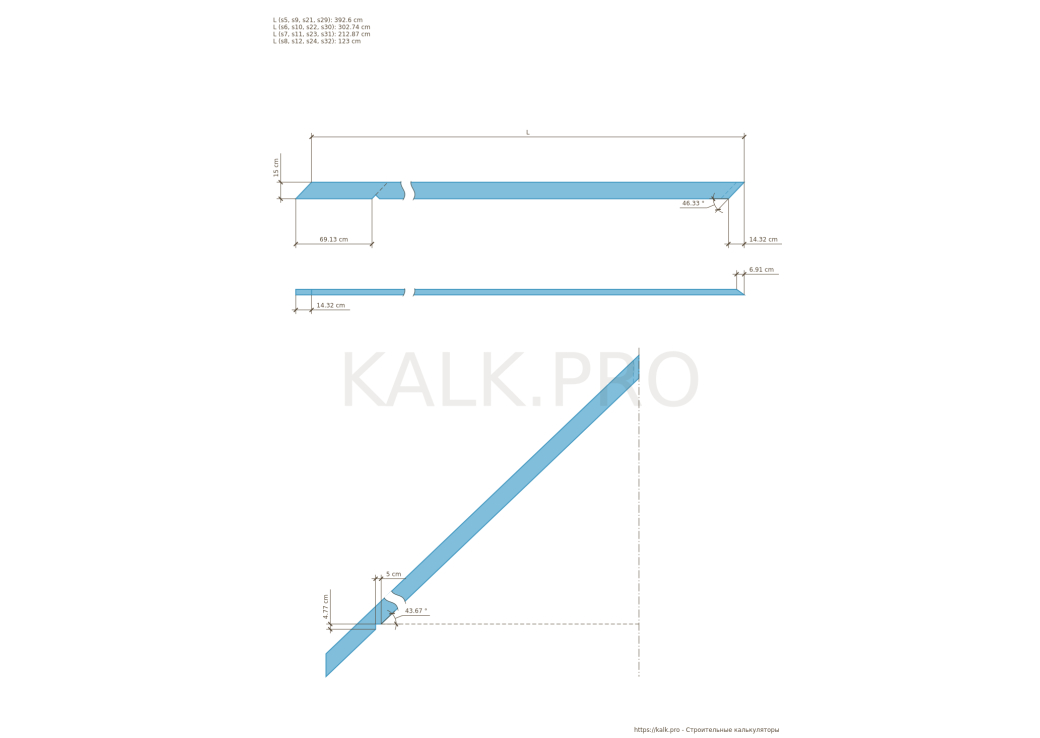

Pequena viga
  • A distância entre as placas: 60 mm
  • Ângulo de спила: 46.3 mm
  • Tamanho спила: 14.3 mm
  • Comprimento: 494.8 mm
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento do запила até o final do declive: 69.1 mm
  • Profundidade запила ao longo da parede (vertical): 4.8 mm
  • Profundidade запила de apoio (horizontal): 5 mm
  • Tamanho спила cerca de дианональной стропилы: 6.9 mm
Caixa
  • O ângulo de convergência de inclinação do telhado: 54.1 °
  • Tamanho спила: 7.2 mm
  • Espessura: 2.5 mm
  • Largura: 10 mm
  • A distância entre as placas: 30 mm
Пароизоляция
  • Largura: 100 mm
  • Comprimento: 1000 mm
  • O número de bandas: 6 pcs

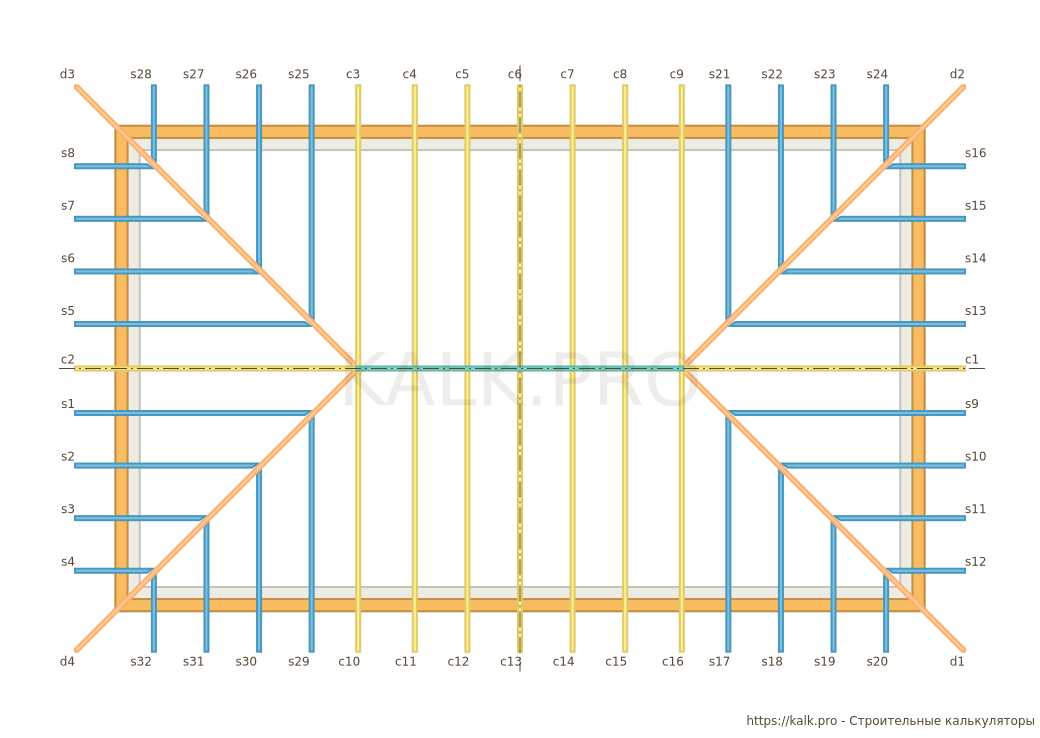

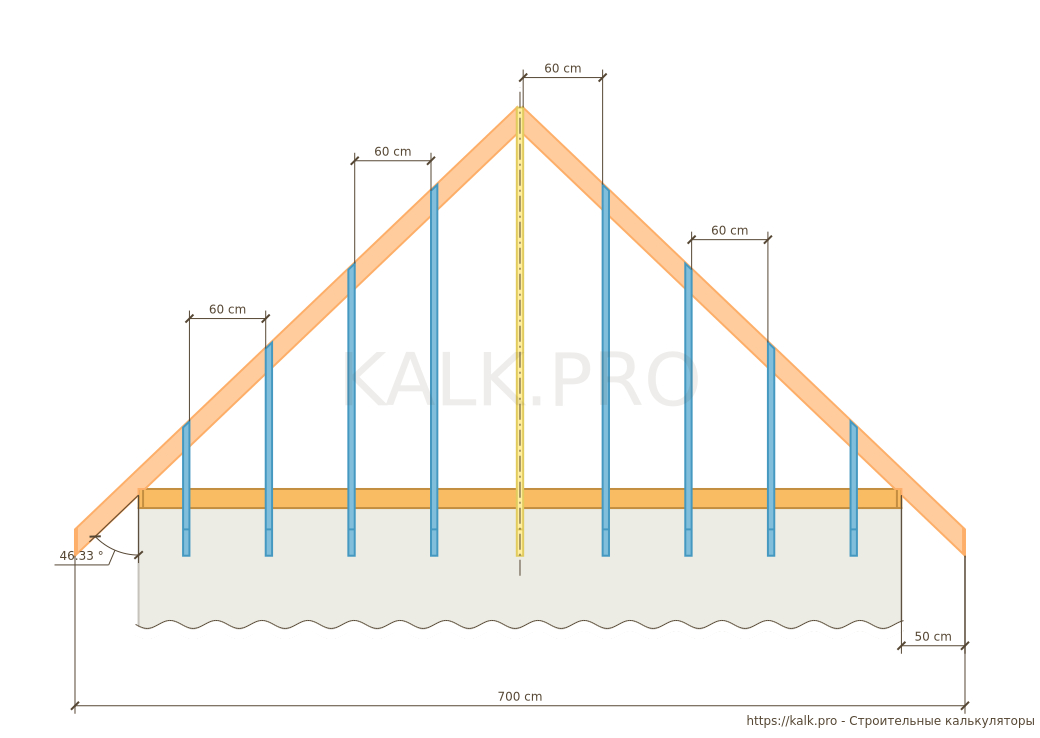

A distância entre as vigas pequenas
  • s1: 60 mm
  • s2: 60 mm
  • s3: 60 mm
Comprimento de pequenas vigas
  • s1: 392.6 mm
  • s2: 302.7 mm
  • s3: 212.9 mm
  • s4: 123 mm

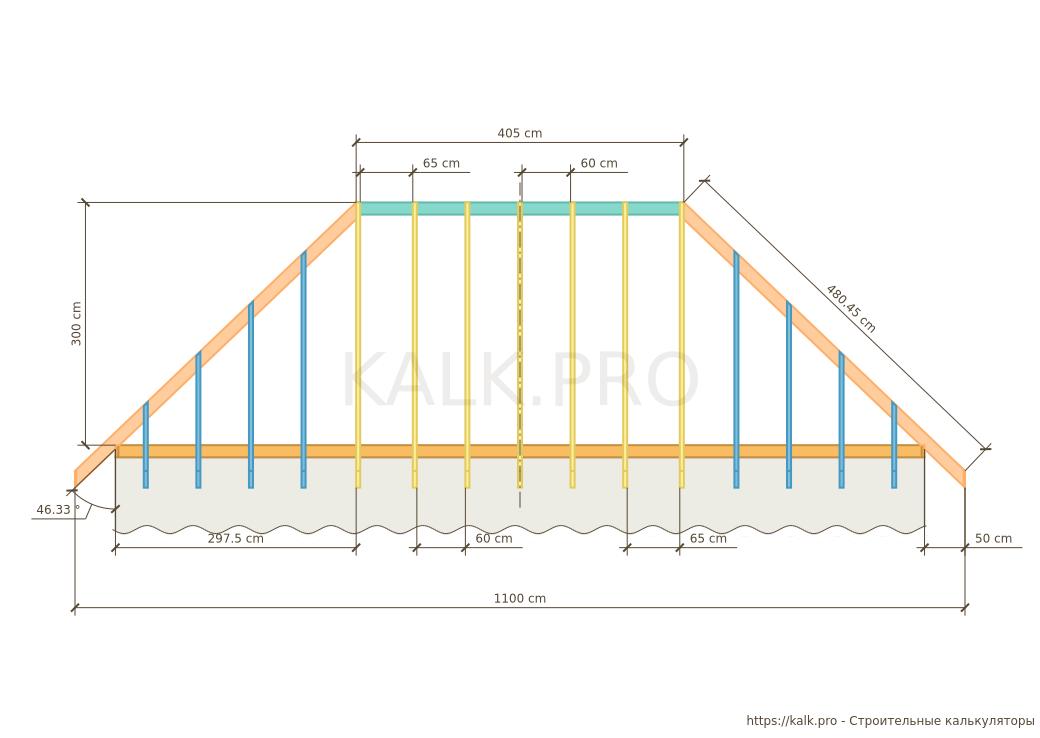

A distância entre os/as vigas intermediários
  • c1: 65 mm
  • c2: 60 mm
  • c3: 60 mm
  • c4: 60 mm
  • c5: 60 mm
  • c6: 65 mm
A distância entre as placas do revestimento
  • D1: 30 mm
  • D2: 30 mm
  • D3: 30 mm
  • D4: 30 mm
  • D5: 30 mm
  • D6: 30 mm
  • D7: 30 mm
  • D8: 30 mm
  • D9: 30 mm
  • D10: 30 mm
  • D11: 30 mm
  • D12: 23.9 mm

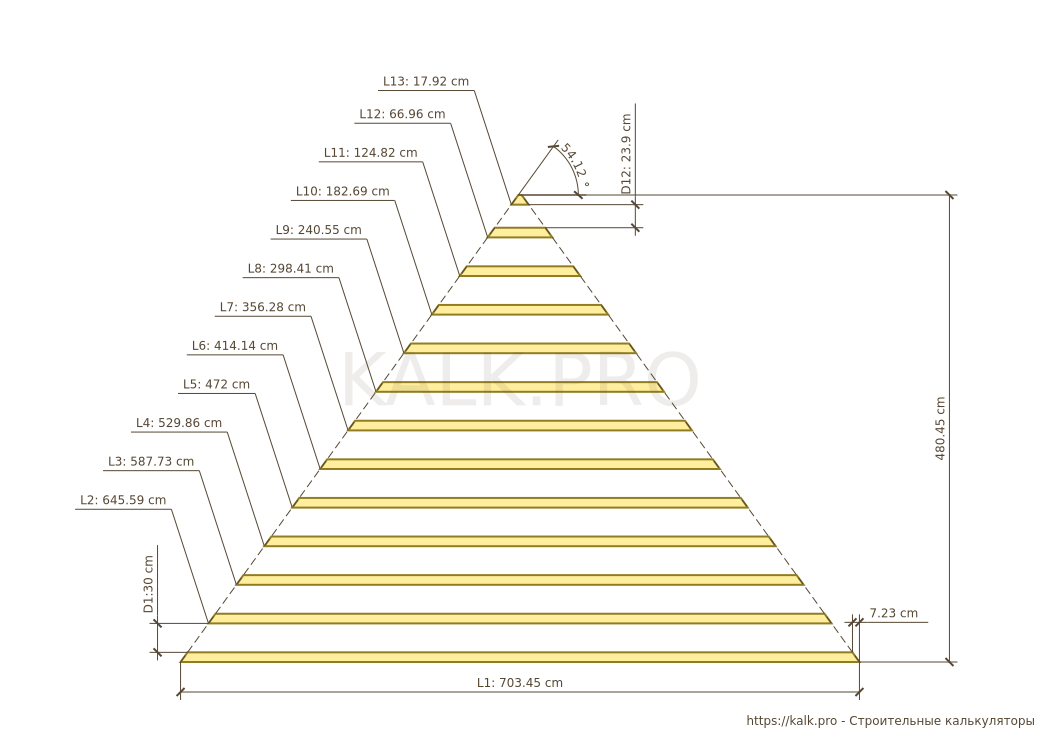

Dimensões de placas de revestimento em вальмовом скате
  • L1: 703.5 mm
  • L2: 645.6 mm
  • L3: 587.7 mm
  • L4: 529.9 mm
  • L5: 472 mm
  • L6: 414.1 mm
  • L7: 356.3 mm
  • L8: 298.4 mm
  • L9: 240.6 mm
  • L10: 182.7 mm
  • L11: 124.8 mm
  • L12: 67 mm
  • L13: 17.9 mm

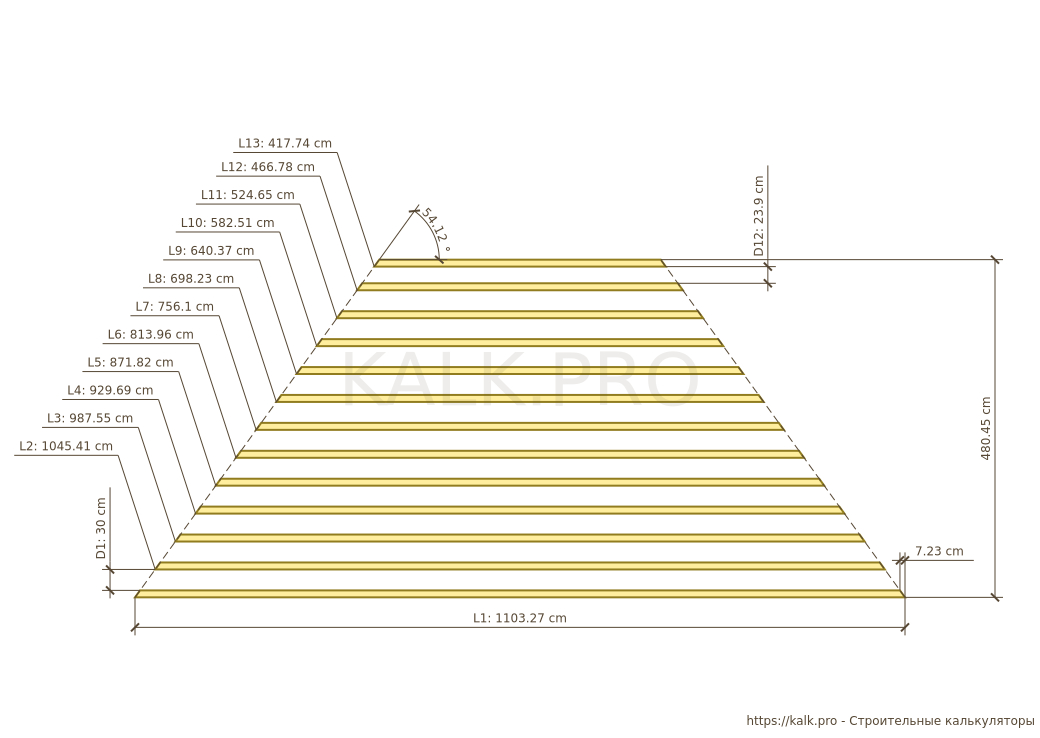

Dimensões de placas do revestimento lateral скате
  • L1: 1103.3 mm
  • L2: 1045.4 mm
  • L3: 987.5 mm
  • L4: 929.7 mm
  • L5: 871.8 mm
  • L6: 814 mm
  • L7: 756.1 mm
  • L8: 698.2 mm
  • L9: 640.4 mm
  • L10: 582.5 mm
  • L11: 524.6 mm
  • L12: 466.8 mm
  • L13: 417.7 mm

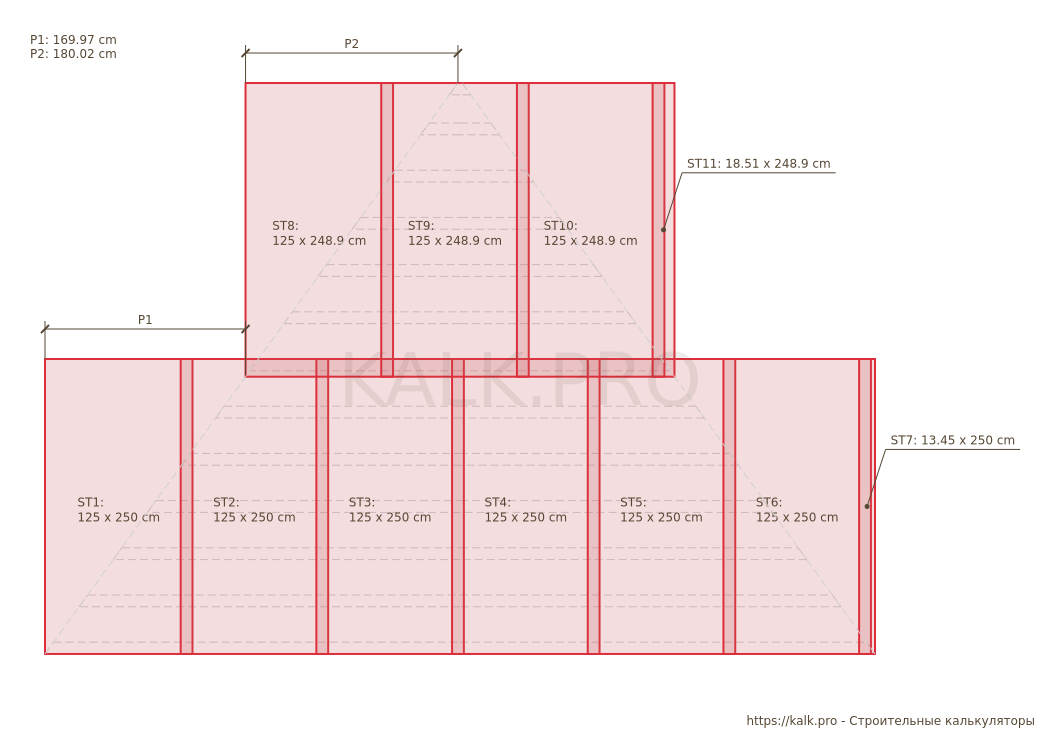

Folhas de telhado (frontal scat)
  • ST1: 125 x 250 mm
  • ST2: 125 x 250 mm
  • ST3: 125 x 250 mm
  • ST4: 125 x 250 mm
  • ST5: 125 x 250 mm
  • ST6: 125 x 250 mm
  • ST7: 13.5 x 250 mm
  • ST8: 125 x 248.9 mm
  • ST9: 125 x 248.9 mm
  • ST10: 125 x 248.9 mm
  • ST11: 18.5 x 248.9 mm

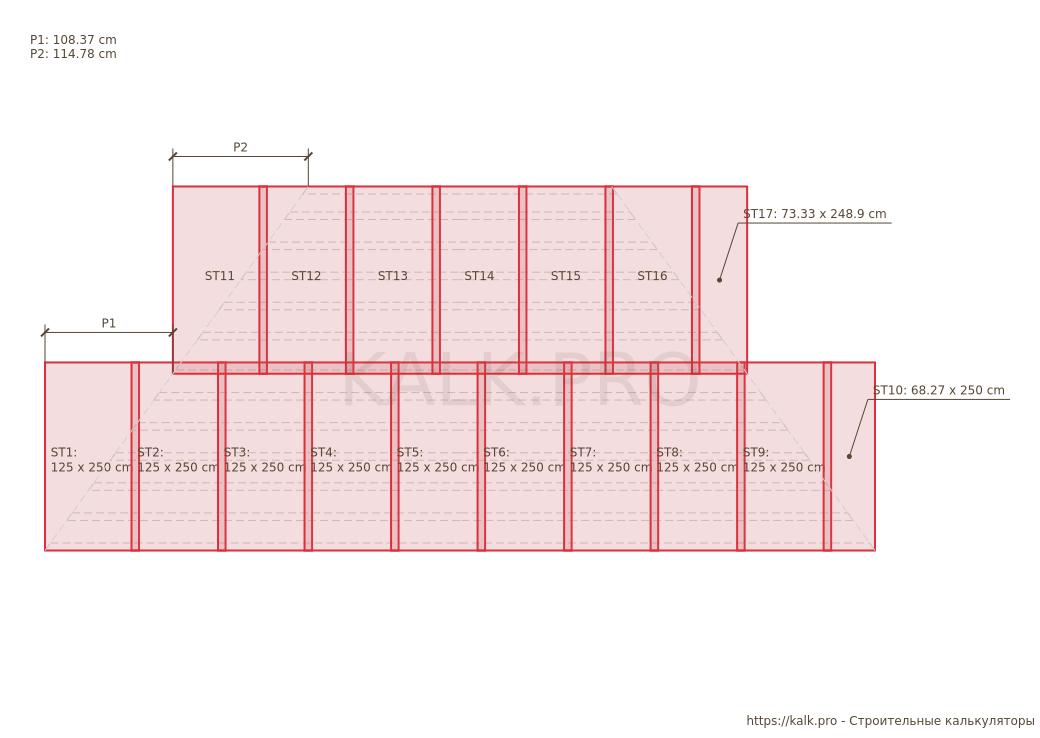

Folhas de telhado (lateral scat)
  • ST1: 125 x 250 mm
  • ST2: 125 x 250 mm
  • ST3: 125 x 250 mm
  • ST4: 125 x 250 mm
  • ST5: 125 x 250 mm
  • ST6: 125 x 250 mm
  • ST7: 125 x 250 mm
  • ST8: 125 x 250 mm
  • ST9: 125 x 250 mm
  • ST10: 68.3 x 250 mm
  • ST11: 125 x 248.9 mm
  • ST12: 125 x 248.9 mm
  • ST13: 125 x 248.9 mm
  • ST14: 125 x 248.9 mm
  • ST15: 125 x 248.9 mm
  • ST16: 125 x 248.9 mm
  • ST17: 73.3 x 248.9 mm

Materiais de construção

Мауэрлат sob вальмовыми arraias
  • Largura: 15 mm
  • Espessura: 15 mm
  • Comprimento: 570 mm
  • O número de: 2 pcs
  • Comprimento total: 1140 mm
  • O volume de: 0.257 m3
Мауэрлат sob as laterais arraias
  • Largura: 15 mm
  • Espessura: 15 mm
  • Comprimento: 1000 mm
  • O número de: 2 pcs
  • Comprimento total: 2000 mm
  • O volume de: 0.45 m3
Коньковый madeira
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento: 405 mm
  • O número de: 1 pcs
  • O volume de: 0.03 m3
Central/intermediário vigas
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento: 494.8 mm
  • O número de: 16 pcs
  • Comprimento total: 7916.3 mm
  • O volume de: 0.594 m3
Diagonais das vigas
  • Largura: 15 mm
  • Espessura: 5 mm
  • Comprimento: 603.1 mm
  • O número de: 4 pcs
  • Comprimento total: 2412.3 mm
  • O volume de: 0.181 m3
Pequenas vigas
  • Largura: 15 mm
  • Espessura: 5 mm
  • O número de: 32 pcs
  • Comprimento total: 8249.7 mm
  • O volume de: 0.619 m3
Contra-caixa
  • Largura: 5 mm
  • Espessura: 3 mm
  • Comprimento total: 18296.5 mm
  • O volume de: 0.274 m3
Caixa
  • Largura: 10 mm
  • Espessura: 2.5 mm
  • Comprimento total: 28957 mm
  • O volume de: 0.724 m3
Пароизоляция
  • Largura: 100 mm
  • Comprimento total: 13260 mm
  • Praça: 132.6 m2
  • O número de rolos: 14 pcs
Folhas de telhado
  • Largura: 125 mm
  • Comprimento: 250 mm
  • O número de: 53 pcs
  • Praça: 165.625 m2
Isolamento
  • Espessura: 15 mm
  • O volume de: 11.392 m3

As "Dimensões"

Exibição
  • A unidade de medida: 1 mm
  • A cor do desenho: 1 mm
Tipo de telhado
  • Dura: 1 mm
  • Macio: 0 mm
O telhado
  • Altura: 300 mm
  • Saliência: 50 mm
Casa
  • Largura: 600 mm
  • Comprimento: 1000 mm
  • Espessura da parede: 30 mm
  • A altura da parede: 400 mm
Мауэрлат
  • Largura: 15 mm
  • Espessura: 15 mm
Viga
  • Regado a: 5 mm
  • Largura: 15 mm
  • Espessura: 5 mm
  • Distância uns dos outros: 60 mm
Пароизоляция
  • Largura: 100 mm
  • Comprimento: 1000 mm
  • A sobreposição de cima: 15 mm
  • A sobreposição lateral: 15 mm
Contra-caixa
  • Espessura: 3 mm
Caixa
  • Largura: 10 mm
  • Espessura: 2.5 mm
  • A distância entre as placas: 30 mm
Folhas de MTOS
  • Largura: 125 mm
  • Comprimento: 250 mm
  • Espessura: 1.4 mm
Folhas de telhado
  • Largura: 125 mm
  • Comprimento: 250 mm
  • A sobreposição de cima: 15 mm
  • A sobreposição lateral: 10 mm
Escolha o método de baixar
Baixar PDF

Baixar PDF com imagens de desenhos e projeção em 3D, e também com resultados detalhados de cálculo e de materiais.

Baixar PNG

ZIP com PNG-ficheirosimagens de desenhos e projeção em 3D a cena atual na guia Vista em 3D.

Baixar OBJ

OBJ-arquivo com elementos de cenarealçados no separador Vista em 3D. Esse arquivo pode ser aberto no 3ds Max, ArchiCAD, AutoCAD ou outros programas para trabalhar com gráficos 3D.

Enviar por email

Endereço de e-mail irá mensagem de carta PDF-arquivo calcular o, ficheiro ZIPimagens de desenhos no formato PNG e OBJ-arquivoprojeção em 3D. Este método combina que combina as funções de outros três métodos (PDF+PNG+OBJ).

30 дней БЕЗЛИМИТНЫХ скачиваний
365 дней БЕЗЛИМИТНЫХ скачиваний
Adicionar aos favoritos
Manter um link para o resultado de um cálculo na seção "Meus favoritos" no painel de controle.
Compartilhar
Compartilhar o link para cálculo no Facebook, Twitter, Google+ e т. д.

Como salvar o cálculo no seu computador?

  1. Escolha opções necessárias para o cálculo.
  2. Selecione o "Método"salvar".
  3. Seleccione a Opção "pagamento" por conceder acesso a:
    • "Novato" ativa o acesso a uma detalhada desenhos e cálculos. Guardar cada único cálculo é cobrado separadamente. De acordo com a < "noindex" >tabela de preços. Qualquer comprados cálculo pode ser re - grátis baixar um número ilimitado de vezes. A lista de "Guardados de cálculos", disponível em < "noindex" >painel de controlo.
    • "Desequilibrada" ativa o acesso a uma detalhada desenhos e cálculos, oferece a possibilidade de salvar e fazer o download de qualquer cálculo, ilimitado o número de vezes durante o período de assinatura.
    • "Profissionais" permite que os desenhos o seu logótipo ou desativar disponível. Ativa o acesso a uma detalhada desenhos e cálculos, oferece a possibilidade de salvar e fazer o download de qualquer cálculo,ilimitado o número de vezes durante o período de assinatura.
  4. Depois do sucesso de pagamento de acesso aos resultados de cálculo será baixado para o Seu computador ou enviados para o e-mail (que Você se identifique), dependendo da "guardar".
  5. Normalmente, o tempo de guardar os resultados de um cálculo não superior a 1 minuto.

Em caso de problemas ao salvar o resultado de um cálculo, por favor, informe-nos sobre a erro através do formulário < "noindex" >Feedback na página de contactos.

Baixar o DEMO:

Escolha uma assinatura para obter mais oportunidades de Kalk.Pro

Todos os recursos serão utilizados no desenvolvimento de novas calculadoras e melhoria de funcionalidades existentes.

Mais informações com inscrições podem ser consultadas em aqui.
A nossa calculadora no seu site
Exclusivo e uma ferramenta de — Calculadoras de construção on-line
Exclusivo e uma ferramenta de

A calculadora vai trabalhar diretamente no seu site. Nós não переманиваем a si os seus visitantes, e, de fato, dando um confortável e útil ferramenta.

O uso de você e seus visitantes — Calculadoras de construção on-line
O uso de você e seus visitantes

Aumente o número de seus visitantes, colocando nossos widgets em seu site. Os usuários vão recomendar o Seu site, depois de receber um dia a experiência bem sucedida.

O aumento da popularidade — Calculadoras de construção on-line
O aumento da popularidade

Coloque o widget no seu site ou diretamente em publicações de seu blog. Usuários vão voltar para Você de novo, porque as nossas calculadoras — são simples e confortáveis.

Fácil de configurar e instalar — Calculadoras de construção on-line
Fácil de configurar e instalar

Você pode instalar em seu site a partir de qualquer um dos widgets disponíveis na calculadora. Simplesmente selecione, copie o código e coloque no site.


Saiba o que é capaz de widget aqui

Ou sangrar o seu site agora mesmo e comece a receber mais clientes!

Referência

Competência produzido cálculo вальмовой do telhado permite minimizar os custos de materiais de construção e garantir a durabilidade e o máximo de segurança do telhado da casa. Recorrer a um profissional é, certamente, a melhor solução. Mas cada proprietário pode lidar com essa tarefa, usando a calculadora de вальмовой telhado de kalk.pro.



O programa permite-lhe obter todas as informações necessárias estimados os parâmetros para este tipo de telhado. Você não precisa de um conhecimento profundo de como calcular вальмовую telhado, isso por Você fará um algoritmo desenvolvido por nossos designers. Nele em conta todas as nuances que podem ocorrer durante o projeto e construção de telhados.

Calculadora вальмовой do telhado permite-lhe competência planejar o processo de aquisição e consumo de materiais de construção, de resolver todas as questões relacionadas com a confiabilidade brida do sistema e construção de telhados em geral.

A especificidade do trabalho do programa de

A nossa calculadora inclui um cálculo de brida sistema вальмовой do telhado, tem ângulos iguais entre a base do telhado e laterais e conexões de rampas. É solicitado a preencher alguns campos iniciais de tamanhos:

  • A característica linear da casa – o comprimento, a largura, a parede;
  • As configurações do telhado – a largura e o comprimento da base, a altura desejada, de comprimento de declive;
  • Os dados para o cálculo de vigas вальмовой telhado e grades – largura, espessura, e também o passo;
  • As definições da folha de OSB apenas para um tipo de cobertura;
  • Telhas e informações de barreira de vapor - o valor cruzamento e т. д.

Interpretar os resultados de cálculos вальмовой telhado

Depois de digitar os números, clique em "Calcular" para a saída e terá a seguinte:

  1. Cálculo da viga de sistema вальмовой do telhado com o processo de desenho de todo o projeto em geral (com a notação) e dados resumidos:,
    • Todos os tamanhos de armações de вальмовой telhado individualmente (накосные, diagonais e т. д.);
    • O cálculo grades e контробрешетки;
    • O cálculo мауэрлата detalhada do pós-teste para o desenho;
    • Cálculo da área вальмовой do telhado.
  1. Quantidade total de madeira em vigas e sancas (volume de madeira serrada);

  2. Desenhos de todos os tipos de стропильных pés separadamente;

  3. O layout de vigas sobre a futura último piso, com a marca de cada tipo;

  4. Desenhos acabados brida sistema de telhado com diferentes partes;

  5. Claro, interativa 3D modelo вальмовой do telhado para a visibilidade.

Comprimento lateral e вальмовых vigas nos resultados e nos desenhos são especificados com base de declive.

Agora não precisa pensar em como calcular a área вальмовой telhado para закупа necessários de materiais de construção, toda a informação necessária disponível em nossa calculadora de kalk.pro. Salve nos favoritos e compartilhe com seus amigos para uma útil ferramenta sempre à mão.

O cálculo вальмовой telhado on-line permite economizar tempo e dinheiro na aquisição de materiais de construção necessários, e obter uma lista detalhada de tamanhos principais de nós e elementos para o arranjo do telhado de Sua casa.
