Cálculo de uma escada em "U" com patamar intermédio (180 graus): desenhos, 3D

Todas as calculadoras
Erro de cálculoPor favor, verifique os dados introduzidos
A calculadora estará disponível depois de fazer alterações em parâmetros relevantes.
Clique no botão "Calcular", para abrir a janela de definições.
Relação do interruptor
Exibição
DU
CL
Tipo de escada
LF
RG
Lanço de escada, abertura
Y
X
Z
turningPlatform
LDW
MDS
Calcular o comprimento da escada ao longo de:
FTP
FBT
Degraus
QT
9
QB
7
SW
SF
SOL
SOR
SP
Banzos abertos (vigas)
T
WI
Vigas de apoio de patamar
JT
JW
Espelhos
H
HT
AS
FP
Pilares do suporte de patamar
SB
Laje do piso superior
ST
Guarda-corpo
RH
BA
RT
RW
Paredes
WT
Relação do interruptor
Selecione a projeção:
Relação do interruptor
Distância: 0
Resultados do cálculo
Dimensões da escada
  • Inclinação: 29.05 °
  • comfortFormulaHS: 46.67 cm
  • comfortFormula2HS: 63.33 cm
  • Espelho (Altura de degrau): 16.67 cm
  • stepWidth: 35.5 cm
  • Largura de degrau (sem bocel): 30 cm
  • Número de degraus: 16 peças
  • Largura da escada: 100 cm
  • Min. largura estrutural do banzo: 15.43 cm
Materiais de construção
Banzo inferior
  • Largura máxima: 30 cm
  • Comprimento: 238.29 cm
  • Espessura: 4 cm
  • Quantidade: 2 peças
  • Volume de madeira: 0.057 m3
Banzo superior
  • Largura máxima: 30 cm
  • Comprimento: 317.44 cm
  • Espessura: 4 cm
  • Quantidade: 2 peças
  • Volume de madeira: 0.076 m3
Degraus
  • Profundidade do degrau (cobertor, pisada ou piso - incluindo bocel): 35.5 cm
  • Comprimento do degrau: 100 cm
  • Espessura do piso (cobertor): 4 cm
  • Número de degraus: 16 peças
  • Volume de madeira: 0.227 m3
Espelhos
  • Altura do espelho: 12.67 cm
  • Comprimento do espelho: 100 cm
  • Espessura: 2.5 cm
  • Número de espelhos: 16 peças
  • Volume de madeira: 0.051 m3
Patamar de escada
  • Largura: 105.5 cm
  • Comprimento: 200 cm
  • Espessura do patamar: 4 cm
  • Quantidade: 1 peças
  • Volume de madeir: 0.084 m3
Guarda-corpo
  • Largura de corrimão: 8 cm
  • Espessura do corrimão: 4 cm
  • Comprimento da guarda-corpo: 574.55 cm
  • Volume de madeira: 0.018 m3
Balaústres
  • Largura do balaústre: 5 cm
  • Comprimento: 86.81 cm
  • Quantidade: 17 peças
  • Volume de madeira: 0.037 m3
Montante esquina
  • Largura: 8 cm
  • Comprimento: 106.67 cm
  • Quantidade: 2 peças
  • Volume de madeira: 0.014 m3

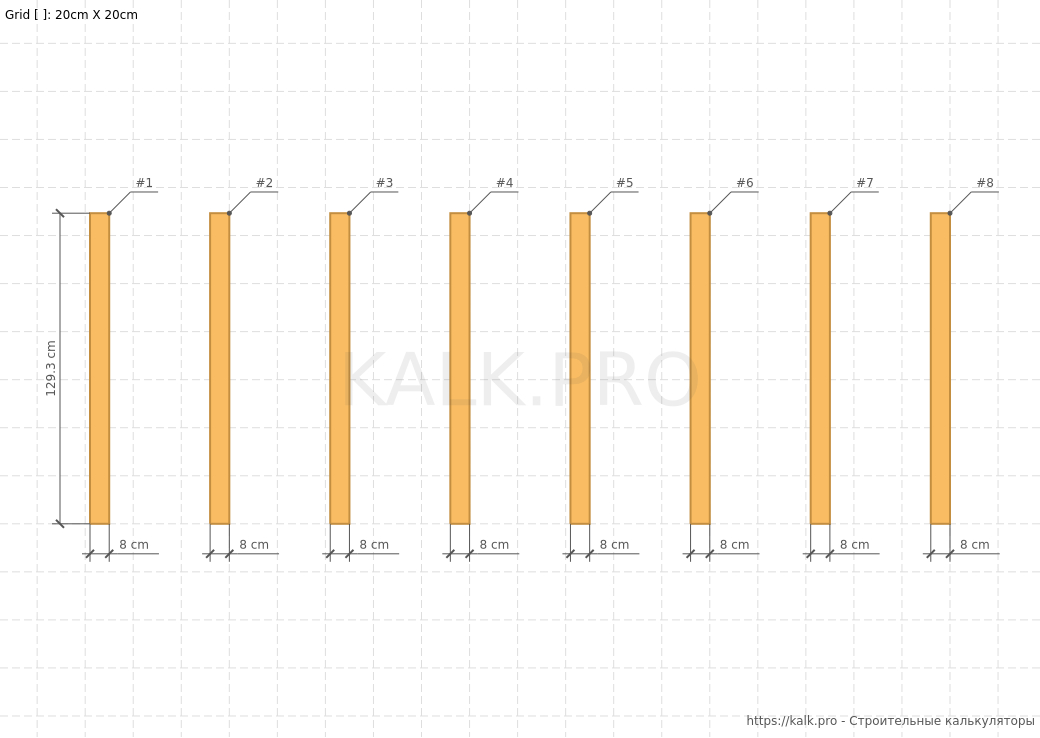

Pilares do suporte de patamar
  • Largura: 8 cm
  • Comprimento: 129.33 cm
  • Quantidade: 8 peças
  • Volume de madeira: 0.066 m3

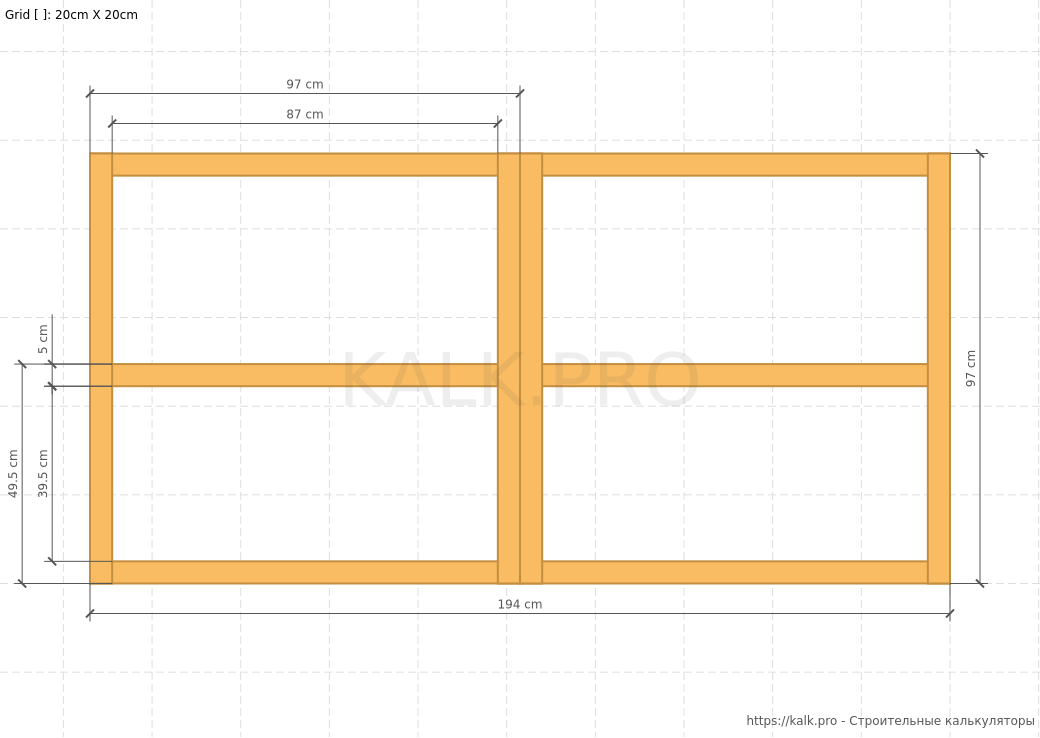

Vigas de apoio de patamar
  • Largura: 15 cm
  • Comprimento total: 970 cm
  • Espessura: 5 cm
  • Quantidade: 7 peças
  • Volume de madeira: 0.073 m3
Dados iniciais
Exibição
  • Unidades de medida: cm
  • Escolha uma cor: cor
Lanço de escada, abertura
  • Altura da escada (Piso a Piso): 300 cm
  • Comprimento total da escada: 370 cm
  • Largura da escada: 100 cm
turningPlatform
  • landingWidth: 100 cm
  • marchesDist: 0 cm
Calcular o comprimento da escada ao longo de:
  • Lanço superior de escada:  selected
Degraus
  • Número de Degraus, lanço superior: 9 peças
  • Número de Degraus, lanço inferior: 7 peças
  • Espessura do piso (cobertor): 4 cm
  • Bocel (saliência): 3 cm
  • overhangLeft: 3 cm
  • overhangRight: 3 cm
Banzos abertos (vigas)
  • Espessura: 4 cm
  • Altura do banzo: 30 cm
Vigas de apoio de patamar
  • Espessura: 5 cm
  • Largura: 15 cm
Espelhos
  • Espessura: 2.5 cm
  • endingRiser: 0 cm
Pilares do suporte de patamar
  • Largura: 8 cm
Laje do piso superior
  • Espessura da laje: 20 cm
Guarda-corpo
  • Altura de corrimão: 90 cm
  • Largura do balaústre: 5 cm
  • Espessura do corrimão: 4 cm
  • Largura de corrimão: 8 cm
Paredes
  • Espessura da parede: 20 cm
Escolha o método de baixar
Adicionar um favorito
Manter um link para o resultado de um cálculo na seção "Meus favoritos" no painel de controle.
Compartilhar
Compartilhar o link para cálculo no Facebook, Twitter, Google+ e т. д.

Calculadora online de escada em "U" com patamar e viraida de 180 graus - calcular todos os parâmetros necessários de escada de madeira.

Os resultados de cálculo será:

  • modelo 3D de escada,

  • desenhos detalhados,

  • calculado dimensões da escada,

  • uma poupança significativa de seu tempoque você gastaria, contando tudo sozinho!



Os dados para o cálculo de escadas com patamar e viraida de 180graus

Cálculo online de escadas com viraida de 180 graus, você precisa inserir os dados de origem - a altura da escada ou Piso a Piso (distância entre o nível de Piso Acabado (P.A.) e nível de Piso Acabado superior = pé direito + espessura da laje), determinar o comprimento da escada, e a sua largura, e o número estimado de degraus.

Aconselhamos a escolher um número ímpar de degraus de sua escada em madeira - assim será mais conveniente de ela se mover, assim como de começar e terminar o movimento será a mesma perna.

Recomendações para o tamanho ideal de estágios, avaliação de segurança e conforto escadas serão a seguir. Quando os cálculos escadas muitas vezes recorrem a fórmula "ideal segura escada", desenvolvida por alguns séculos atrás, o francês engenheiro Blondel: altura de 2 degraus (espelhos) + largura do degrau (piso) = 63 cm. Padrão de comprimento de passo de 60 - 65 см.

Quais são os dados que você recebe no curso de cálculo?

No processo de cálculo, você receberá:

  • ângulo de inclinação da escada em U.
  • tamanho dos degraus (espelhos, pisos) - altura, largura, profundidade
  • dimensões do patamar
  • dimensões dos banzos

Também será formado um modelo 3D de uma escada e uma variedade de desenhos detalhados.

Desenhos da escada em U com patamar

No final de cálculos on-line, o programa de escadas formar desenhos:

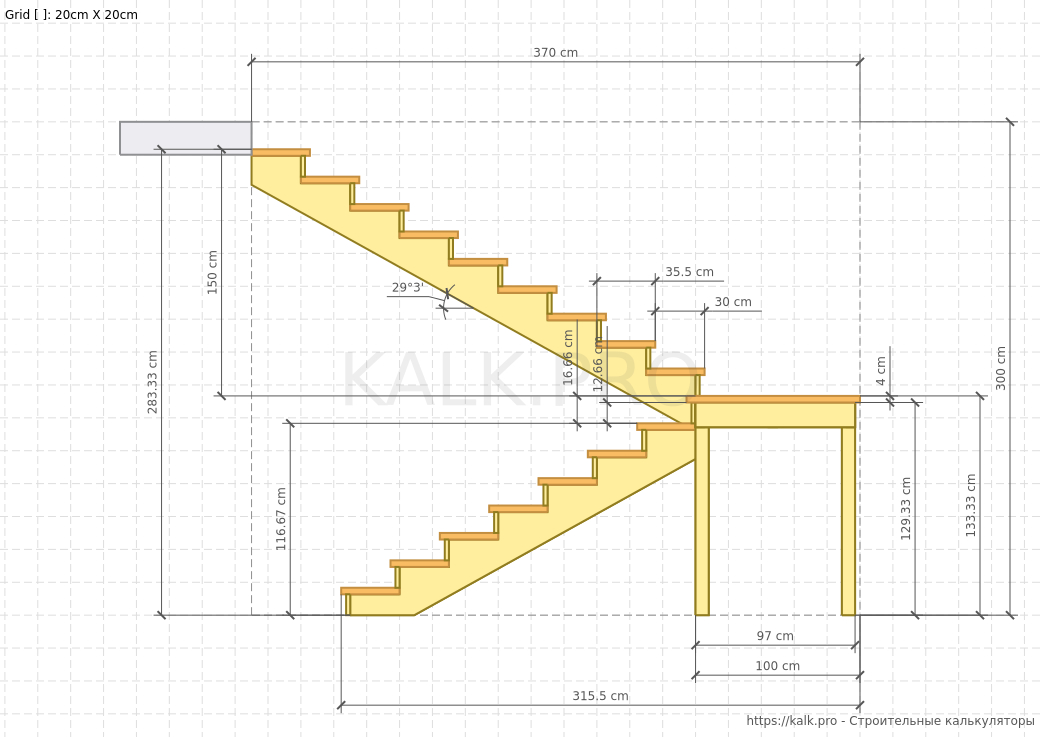

  • vista da escada lateral

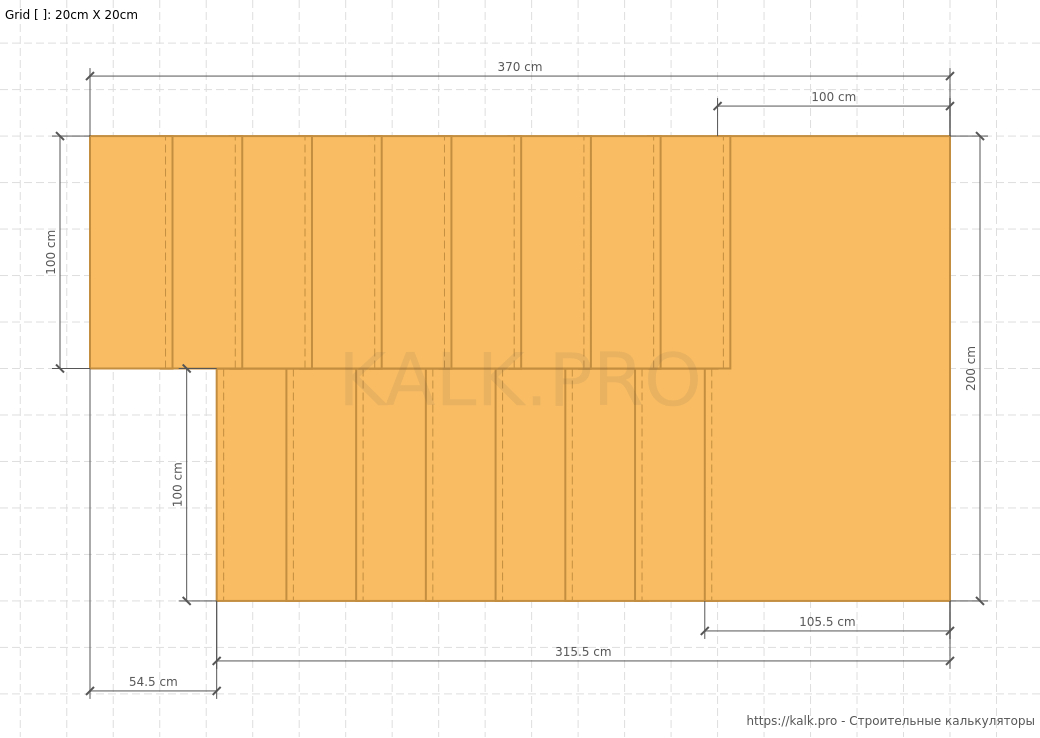

  • vista de planta da escada

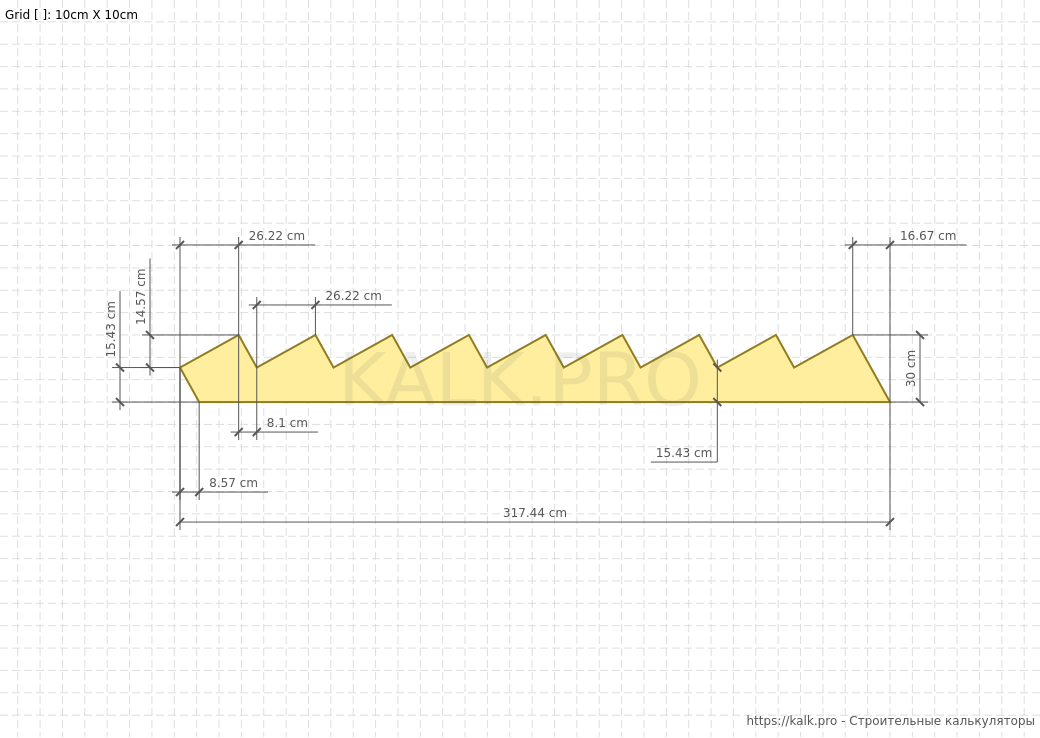

  • desenho do banzo superior

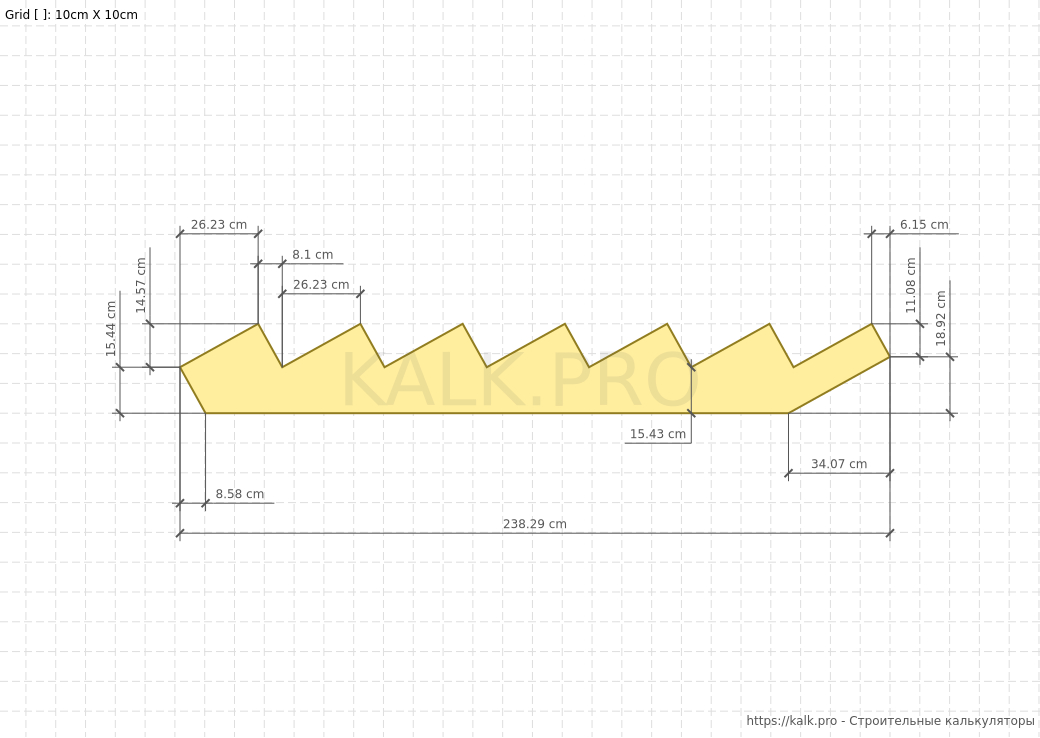

  • desenho do banzo inferior

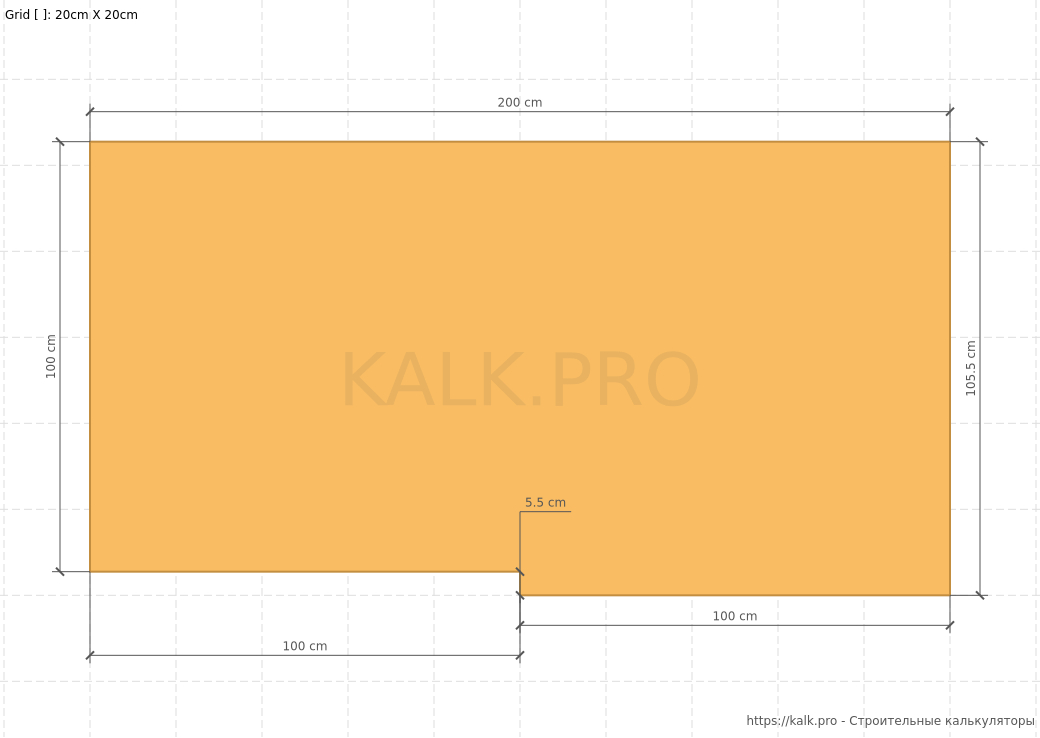

  • detalhado do patamar

Todos os desenhos contêm todas as dimensões importantes.

Vamos agora ver quais são as dimensões e parâmetros inerentes confortável, prático e seguro das escadas.

As definições optimales de escada para a construção conveniente

Na fase de projeto, é muito importante prestar atenção aos requisitos de alturas de degraus de, ângulo de inclinação de uma escada, porque refazer o já construída e inconveniente, a escada vai ser muito difícil.

Na prática, quando da concepção e construção de escadas de madeira mais frequentemente utilizados os seguintes dimensões e configurações:

  • O ângulo de inclinação de escadas de madeira - 29 - 35 graus.
  • A largura da escada. Ce o valor padrão em uma casa particular, tomam 90 - 110 см. Se o espaço é limitado, pode ser a largura da abertura con mínimo valor crítico - 80 см. Não se esqueça de que, por essa escada não é apenas terá de caminhar por uma pessoa, mas, às vezes, de transportar móveis e grandes objetos, que simplesmente não caberiam em uma abertura estreita.
  • Altura e largura dos degraus, bocel. De acordo com os padrõe (ABNT NBR 9050 :2015): Bocel ≤ 1,5 cm; profundidade de degrau (piso) - 0,28 m ≤ p ≤ 0,32 m; altura do degrau (espelho) - 0,16 m ≤ e ≤ 0,18 m.
  • A espessura do degrau. Para a fabricação de degraus usam uma placa de madeira espessura de 4 a 5 cm (fina será a ranger). Para espelho a espessura ideal — 2,5 - 3 см.
  • O número de passos para um vão de escada - não mais de 16 peças. Em média, 10 a 12, mas, claro, isso depende do comprimento da lance. Sugerimos que o número de degraus fazer quantidade ímpar- se, portanto, de começar e terminar os passos com o mesmo pé.
  • A altura do corrimão deve começar a partir de 90 cm para fins de segurança.
  • Altura Livre de passagem da escada - de qualquer degraus até o chão superior ou da laje superior deve ser de dois metros.
  • Espessura do banzo - é feito a partir de placas de espessura média de 5 a 7 de см.

Se falar sobre o cargas, o que experimenta as escadas no edifício - 300 kg/m2.

O cálculo da escada de madeira em U com patamar utilizando a calculadora on-line de KALK.PRO - uma maneira conveniente e fácil de calcular e projetar a escada, graças a um algoritmo do programa, uma clara visualização 3D e detalhamento de desenhos. Use a calculadora e veja por si mesmo!
