Calculadora telhado de uma água: ângulo de inclinação, materiais, caibros e ripas +3D online

Calculadora telhado de uma água: ângulo de inclinação, materiais, caibros e ripas +3D online

Todas as calculadoras
Erro de cálculoPor favor, verifique os dados introduzidos
A calculadora estará disponível depois de fazer alterações em parâmetros relevantes.
Clique no botão "Calcular", para abrir a janela de definições.
Selecione a projeção:
Distância: 0
Resultados do cálculoTelhado
  • Inclinação: 15.12 °
  • Comprimento da cumeeira para o beiral: 538.66 mm
  • Largura total do telhado considerando os beirais: 680 mm
  • A área do telhado: 36.629 m2

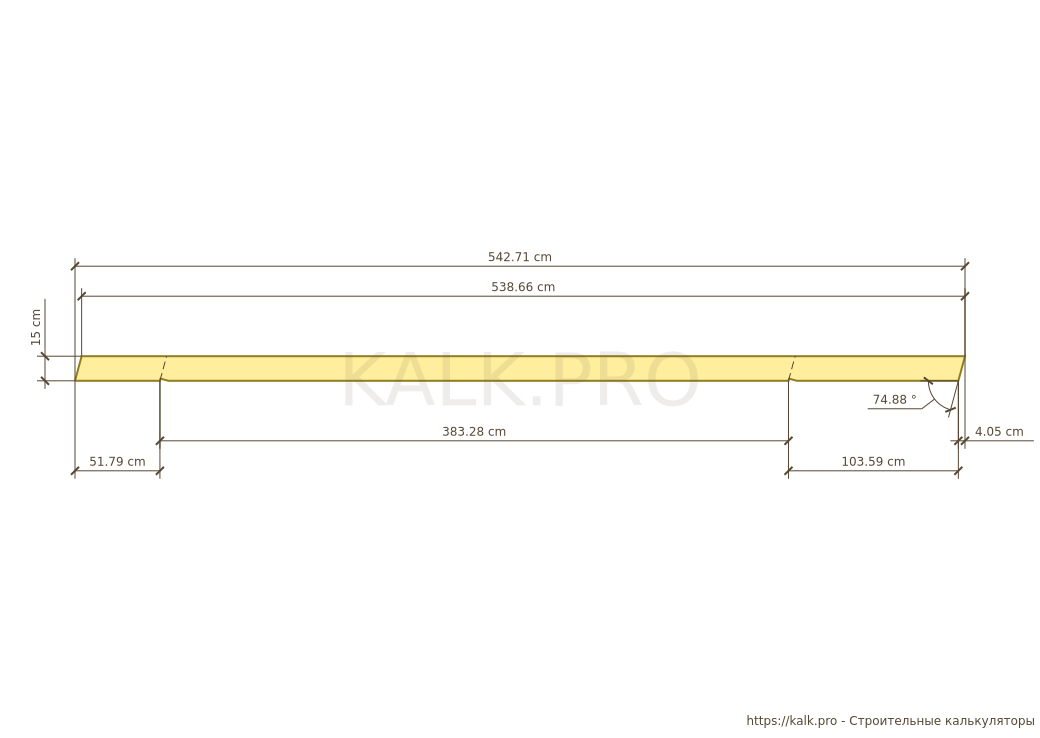

Caibro para telhado
  • Ângulo de corte do caibro: 74.88 °
  • Largura de corte do caibro: 4.05 mm
  • Comprimento de madeira para caibro: 542.71 mm
  • Comprimento do caibro, incluindo o beiral: 538.66 mm
  • Altura (espessura): 15 mm
  • Largura: 5 mm
  • Distância entre topo de caibro e entalhe topo: 103.59 mm
  • Distância entre beiral e entalhe inferior: 51.79 mm
  • Distância entre entalhe inferior e entalhe topo: 383.28 mm

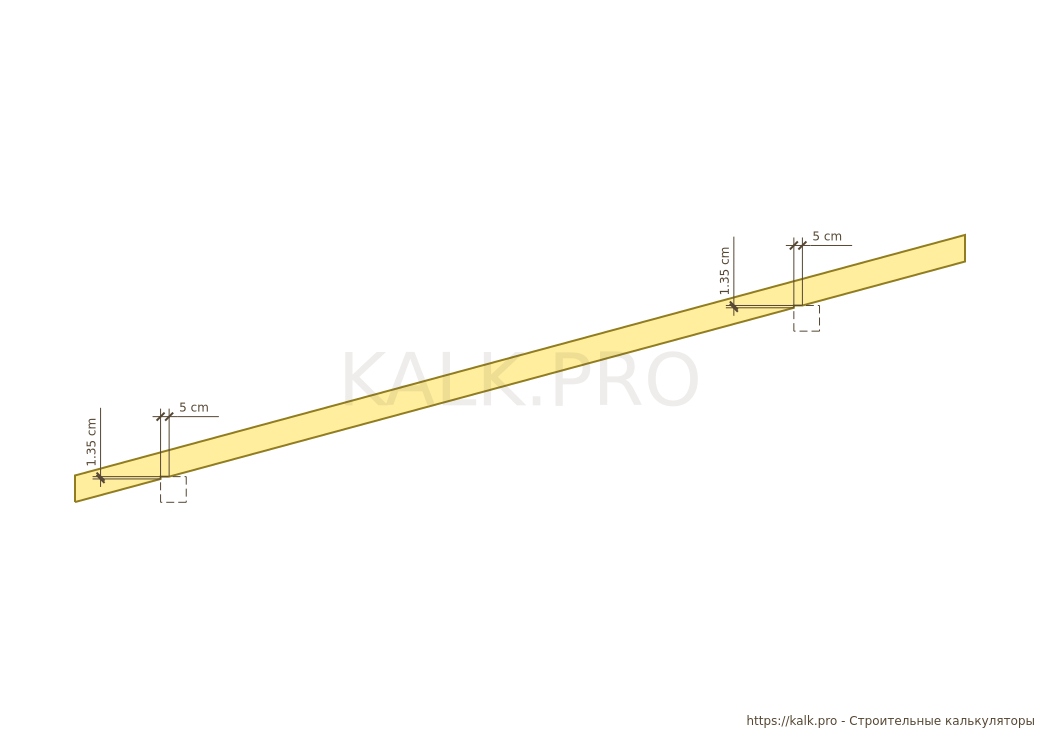

  • Corte de assento (entalhe horizontal inferior): 5 mm
  • Corte de assento (entalhe vertical inferior): 1.35 mm
  • Corte de assento (entalhe horizontal topo): 5 mm
  • Corte de assento (entalhe vertical topo): 1.35 mm
Frechal dimensões
  • Altura: 15 mm
  • Largura: 15 mm
  • Comprimento: 680 mm
Membrana impermeabilizante
  • Comprimento total: 5000 mm
  • Número de faixas: 7 peças

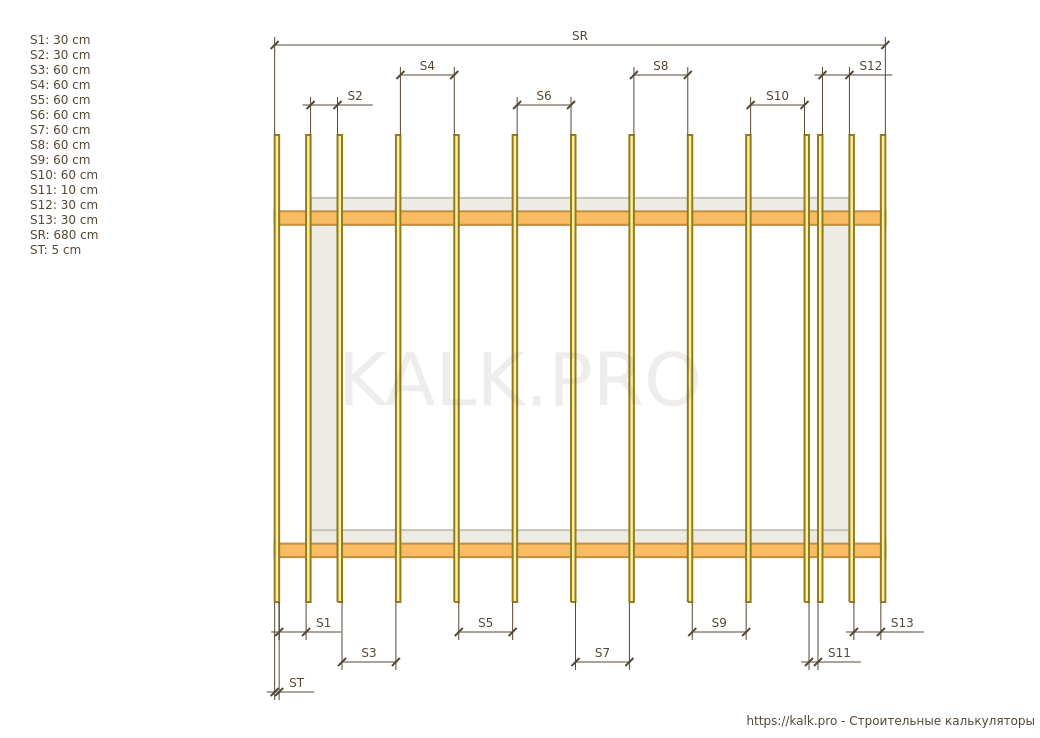

Espaçamentos entre os caibros
  • S1: 30 mm
  • S2: 30 mm
  • S3: 60 mm
  • S4: 60 mm
  • S5: 60 mm
  • S6: 60 mm
  • S7: 60 mm
  • S8: 60 mm
  • S9: 60 mm
  • S10: 60 mm
  • S11: 10 mm
  • S12: 30 mm
  • S13: 30 mm

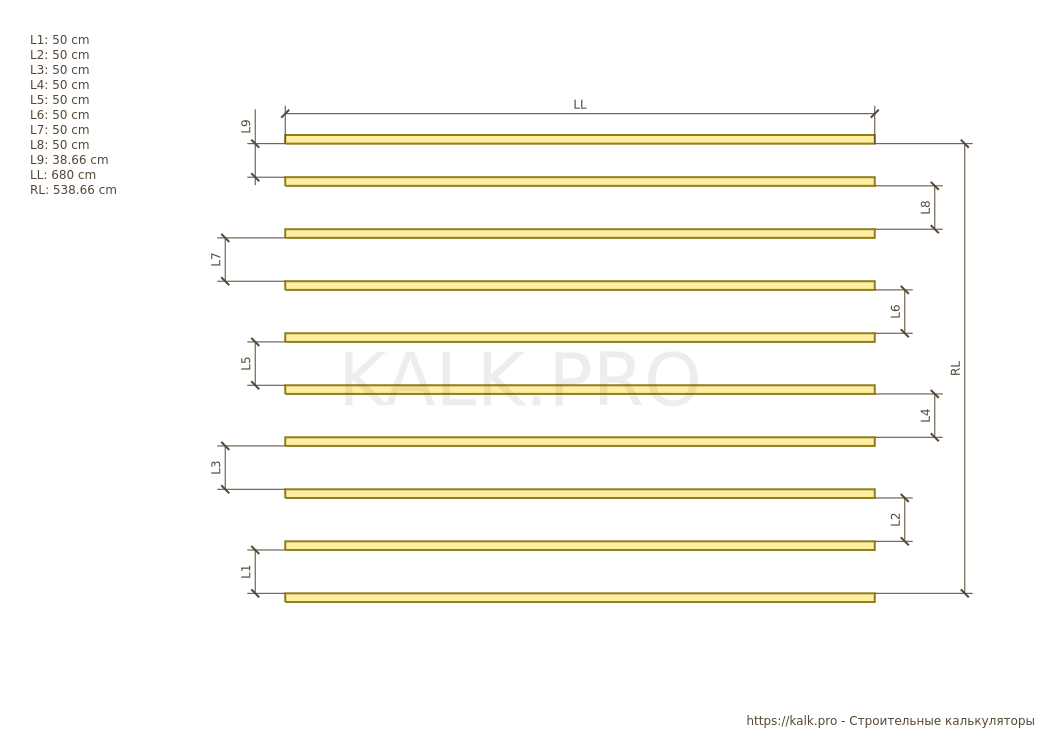

Espaçamentos entre os ripas
  • L1: 50 mm
  • L2: 50 mm
  • L3: 50 mm
  • L4: 50 mm
  • L5: 50 mm
  • L6: 50 mm
  • L7: 50 mm
  • L8: 50 mm
  • L9: 38.66 mm
Materiais de construçãoTelhas ou chapas de cobertura
  • Largura: 125 mm
  • Comprimento: 250 mm
  • Quantas telhas ou chapas de cobertura: 18 peças
  • Área, metro quadrado: 56.25 m2
Caibros
  • Altura: 15 mm
  • Comprimento: 542.71 mm
  • Largura: 5 mm
  • Quantidade: 14 peças
  • Volume de madeira: 0.57 m3
Contra-caibros
  • Largura: 5 mm
  • Comprimento: 538.66 mm
  • Espessura: 3 mm
  • Quantidade: 14 peças
  • Volume de madeira: 0.113 m3
Ripas ou sarrafos
  • Largura: 10 mm
  • Comprimento: 680 mm
  • Espessura: 2.5 mm
  • Quantidade: 10 peças
  • Volume de madeira: 0.17 m3
Frechal dimensões
  • Altura: 15 mm
  • Comprimento: 680 mm
  • Largura: 15 mm
  • Quantidade: 2 peças
  • Volume de madeira: 0.306 m3
Membrana impermeabilizante
  • Largura: 100 mm
  • Comprimento: 1000 mm
  • Rolo: 5 peças
  • Área: 50 m2
Isolamento térmico
  • Espessura: 15 mm
  • Volume: 2.817 m3
Dados iniciaisExibição
  • Unidades de medida: cm mm
  • Escolha uma cor: paint mm
Tipo de cobertura
  • Rígida (p. ex. telhas cerâmicas, metálicas, fibrocimento):  selecionado
Telhado
  • Largura do beiral do telhado (atrás): 50 mm
  • Cumeeira ou beiral frente: 70 mm
  • Beiral do telhado ao lado: 40 mm
  • Disposição dos caibros sobre a parede (saliências de telhado):  selecionado
  • Disposição dos caibros perto da parede:  selecionado
Casa
  • Largura do prédio: 400 mm
  • Comprimento: 600 mm
  • Espessura da parede: 30 mm
  • Altura da parede (Maior): 400 mm
  • Altura da parede (Menor): 300 mm
Frechal dimensões
  • Altura: 15 mm
  • Largura: 15 mm
Caibro para telhado
  • Corte de assento (entalhe horizontal inferior): 5 mm
  • Corte de assento (entalhe horizontal topo): 5 mm
  • Altura (espessura): 15 mm
  • Largura: 5 mm
  • Espaçamento entre caibros: 60 mm
Membrana impermeabilizante
  • Largura: 100 mm
  • Comprimento: 1000 mm
  • Sobreposição longitudinal: 15 mm
  • Sobreposição lateral: 15 mm
Contra-caibros
  • Espessura: 3 mm
Ripas ou sarrafos
  • Largura: 10 mm
  • Espessura: 2.5 mm
  • Espaçamento entre as ripas: 50 mm
Chapa de OSB (para telhado shingle)
  • Largura: 125 mm
  • Comprimento: 250 mm
  • Espessura: 1.4 mm
Telhas ou chapas de cobertura
  • Largura: 125 mm
  • Comprimento: 250 mm
  • Sobreposição longitudinal: 15 mm
  • Sobreposição lateral: 10 mm
Escolha o método de baixar
Adicionar um favorito
Manter um link para o resultado de um cálculo na seção "Meus favoritos" no painel de controle.
Compartilhar
Compartilhar o link para cálculo no Facebook, Twitter, Google+ e т. д.
Como salvar o cálculo no seu computador?
  1. Escolha opções necessárias para o cálculo.
  2. Selecione o "Método"salvar".
  3. Seleccione a Opção "pagamento" por conceder acesso a:
    • Subscrição"Aprendiz" ativa o acesso a uma detalhada desenhos e cálculos. Guardar cada único cálculo é cobrado separadamente. De acordo com a < "noindex" >tabela de preços. Qualquer comprados cálculo pode ser re - grátis baixar um número ilimitado de vezes. A lista de "Guardados de cálculos", disponível em < "noindex" >painel de controlo.
    • Subscrição"Especialista" ativa o acesso a uma detalhada desenhos e cálculos, oferece a possibilidade de salvar e fazer o download de qualquer cálculo, ilimitado o número de vezes durante o período de assinatura.
    • Subscrição"Mestre" permite que os desenhos o seu logótipo ou desativar disponível. Ativa o acesso a uma detalhada desenhos e cálculos, oferece a possibilidade de salvar e fazer o download de qualquer cálculo,ilimitado o número de vezes durante o período de assinatura.
  4. Depois do sucesso de pagamento de acesso aos resultados de cálculo será baixado para o Seu computador ou enviados para o e-mail (que Você se identifique), dependendo da "guardar".
  5. Normalmente, o tempo de guardar os resultados de um cálculo não superior a 1 minuto.

Em caso de problemas ao salvar o resultado de um cálculo, por favor, informe-nos sobre a erro através do formulário < "noindex" >Feedback na página de contactos.

Escolha uma assinatura para obter mais oportunidades de Kalk.Pro
Mais de 10.000 usuários já utilizaram o acesso avançado para criar com sucesso o seu projecto. Os desenhos detalhados e as estimativas do projeto, economize até 70% do tempo sobre a preparação de elementos de construção, bem como evitar o consumo desnecessário de materiais.
Mais informações com inscrições podem ser consultadas em aqui.
Referência

Calculadora de telhado de uma água online KALK.PRO: calcular a  profissional e rápido o ângulo de inclinação do telhado de 1 água, o seu área, o consumo dos principais materiais para telhados e coberturas. Calculadora fazer a contagem de todos as quantidades dos materiaise medidas do madeiramento de telhado:

  1. dimensões e a área de telhado;
  2. cálculo dos elementos de madeiramento do telhado de 1 água - frechal, caibros e contra-caibros, ripas, telhas, lista de material de construção e isolamento;
  3. número dos caibros e suas dimensões,
  4. espaçamento entre caibros - a distância entre as caibros;
  5. ripas – o volume de madeira e o número, espaçamento entre ripas.

Depois de calculado o telhado de uma água  do tamanho de sua casa, você pode trabalhar com desenhos do telhado, bem como a guia interativo de modelagem 3D.



O que você precisa para calcular, com a ajuda de uma calculadora односкатной telhado?

Meça e especifique as configurações principais da casa. Para começar, selecione o tipo de cobertura de telhado - flexível ou rígida cobertura (isso vai depender do tipo de ripas, uso de OSB). Se um material será selecionado um flexível material de cobertura, então calculadora, adicionalmente, produzirá o cálculo de chapas de OSB necessários para a criação de subcobertura ou material de isolamento. Ao calcular o quantidade de OSB, a calculadora leva em consideração o localização de encaixe de folhas individuais na ripas e os sobras de folhas já colocadas.

Atenção! Pedimos que você escolher cuidadosamente a unidade de medida, e assim controlar a entrada de dados em unificados unidades de medida.

Não quebre a cabeça, como calcular a área do telhado e a quantidade de materiais de construção. Simplesmente insira os dados originais correspondentes, janelas, selecione unidades de medida e, em seguida, clique em "Calcular". No final, você terá implantado o dimensionamento do telhado de 1 água e de seus elementos, a quantidade de materiais necessários.

Também oferecemos a você calcular os parâmetros de cada uma brida pernas calculadora separada de caibros do telhado com uma água, bem como obter os desenhos aplicada com corte e outras importantes dimensões e características.

desenho técnico online, visualização 3D - tudo para a sua comodidade.

Calculadora de telhado de 1 água especialmente projetada para o máximo confortável trabalhar com dados. Os resultados dos cálculos imediatamente apresentadas no guia de desenhos. O desenho do telhado com uma água atualizada em várias versões – no plano e no modo de exibição de massa, para melhor visualizar o futuro material de construção.

Novamente, para simplificar, na guia visualização em 3d mostra os sidewalls do telhado em 3D. Você pode ver cada detalhe do detalhe, habilitar e desabilitar itens do telhado, aumentar, girar – qualquer interação com o terminar o projeto de sua fonte de dados.

Os dados de agregação de cálculo do telhado de 1 agua será possível salvar, imprimir, dobrar a mails e compartilhar em redes sociais.
