Калькулятор расчета стропил двускатной крыши

Укажите размеры
Отображение
DU
см
CL
цветной
Крыша
H
W
C
Стропило
RG
RW
RT
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:

Результаты расчета

Крыша
  • Угол: 43.4 °

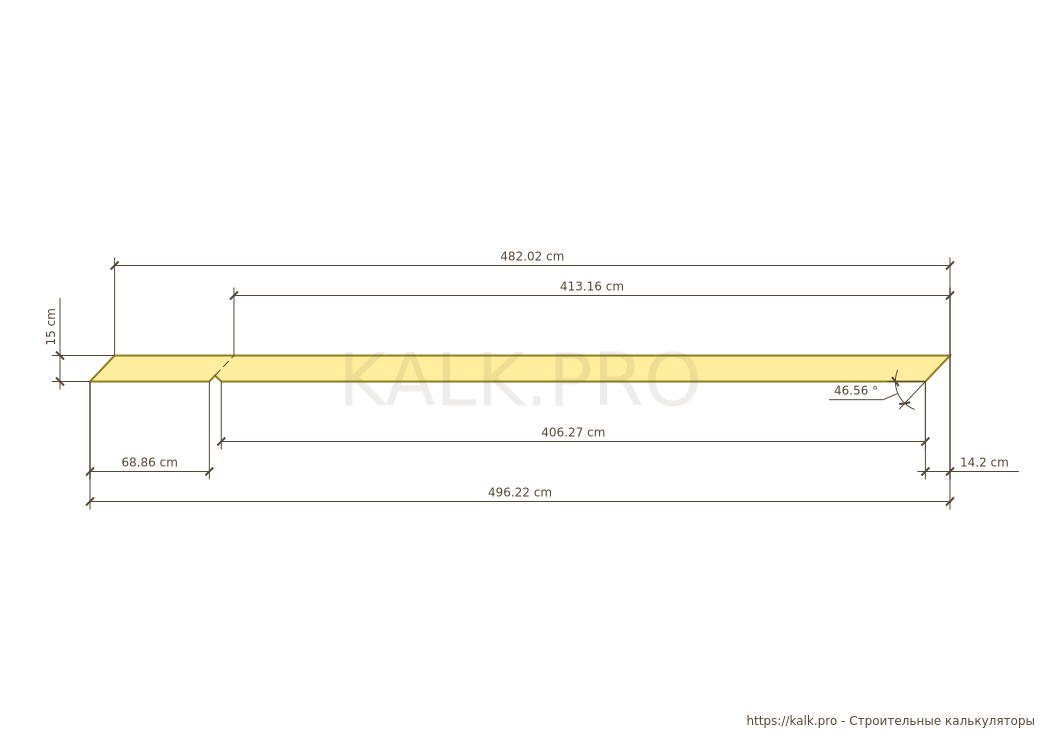

Стропило
  • Угол спила: 46.6 °
  • Размер спила: 14.2 мм
  • Длина: 496.2 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина по скату крыши: 482 мм
  • Длина от конька до запила: 413.2 мм
  • Длина снизу от конька до запила: 406.3 мм
  • Длина от запила до конца свеса: 68.9 мм
  • Глубина запила по опоре (горизонтально): 5 мм
  • Глубина запила вдоль стены (вертикально): 4.7 мм

Материалы конструкции

Стропило
  • Ширина: 15 мм
  • Длина: 496.2 мм
  • Толщина: 5 мм
  • Объём: 0.037 м³

Указанные «Размеры»

Отображение
  • Единицы измерения: 1 мм
  • Цвет чертежа: 1 мм
Крыша
  • Высота: 300 мм
  • Ширина: 600 мм
  • Свес: 50 мм
Стропило
  • Запил: 5 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
Выберите способ сохранения
Скачать PDF

Скачать PDF-файл с изображениями чертежей и 3D-проекции, а также с подробными результатами расчёта и материалов.

Скачать PNG

ZIP-архив с PNG-файламиизображений чертежей и 3D-проекции текущей сцены во вкладке «Вид в 3D».

Скачать OBJ

OBJ-файл с элементами сцены, которые выделены во вкладке «Вид в 3D». Такой файл можно открыть в 3ds Max, ArchiCAD, AutoCAD или других программах для работы с 3D-графикой.

Отправить на почту

На указанный Вами адрес электронной почты будет отправленно письмо с PDF-файлом расчёта, ZIP-архивомизображениями чертежей в формате PNG и OBJ-файлом3D-проекции. Этот метод объединяет в себе функции трёх других методов (PDF+PNG+OBJ).

30 дней БЕЗЛИМИТНЫХ скачиваний
365 дней БЕЗЛИМИТНЫХ скачиваний
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.

Как сохранить расчет на свой компьютер?

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Скачать демонстрационный файл:

Выберите подписку для получения дополнительных возможностей Kalk.Pro

Все полученные средства будут направлены на разработку новых калькуляторов и улучшение функционала существующих.

Подробнее с подписками можно ознакомиться здесь.
Наш калькулятор на вашем сайте
Уникальный и удобный инструмент — Строительные калькуляторы онлайн
Уникальный и удобный инструмент

Калькулятор будет работать прямо на вашем сайте. Мы не переманиваем к себе ваших посетителей, а фактически — дарим удобный и полезный инструмент.

Польза вам и вашим посетителям — Строительные калькуляторы онлайн
Польза вам и вашим посетителям

Увеличьте количество своих посетителей, размещая наши виджеты на своем сайте. Пользователи будут рекомендовать Ваш сайт, получив однажды успешный опыт.

Прибавка к популярности — Строительные калькуляторы онлайн
Прибавка к популярности

Размещайте виджет на сайте или прямо в публикациях своего блога. Пользователи будут возвращаться к Вам снова, потому что наши калькуляторы — просты и удобны.

Легко настроить и установить — Строительные калькуляторы онлайн
Легко настроить и установить

Вы можете установить на свой сайт любой из доступных виджетов калькулятора. Просто выберите нужный, скопируйте полученный код и установите на сайт.


Узнайте на что способен виджет здесь

Или прокачайте свой сайт прямо сейчас и начните получать больше клиентов!

Справка

Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.

Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.

В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.



Необходимые для расчета стропила размеры:

  • Высота крыши — расстояние от уровня "пола" чердака до конька крыши.
  • Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
  • Свес крыши — расстояние от края стены до края крыши.
  • Ширина стропила — ширина стропильной доски (обычно 10 - 15 см).
  • Толщина стропила — толщина стропильной доски (обычно 5 см)
  • Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)

Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.

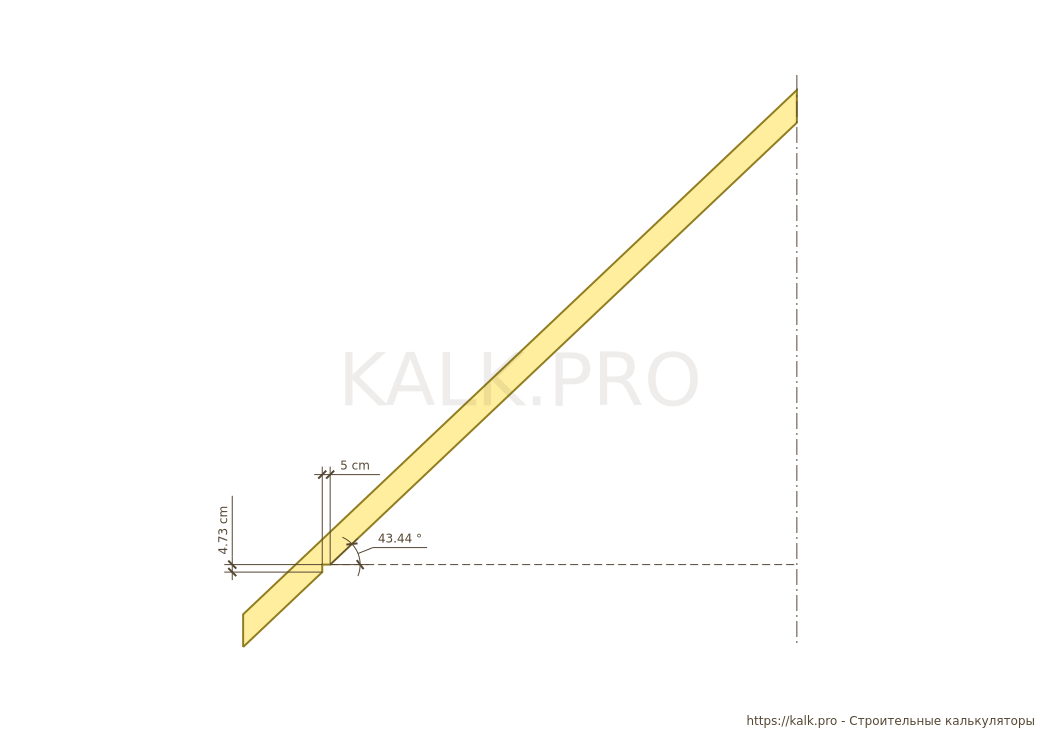

После нажатия кнопки «Рассчитать», калькулятор стропил выводит результаты расчета по заданным данным на чертеж стропил и вкладку объемного просмотра.

Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.

На вкладке "3D просмотр" представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.

На вкладке «Сохранить» для вашего удобства расчет стропильной ноги можно распечатать, сохранить в удобном для работы формате, а также отправить на почту.

Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы.

Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.
