Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Все калькуляторы

Перемотайте вниз чтобы НАЧАТЬ
(место для вашего контента)

Также можно рассчитать
Ошибка расчётаПожалуйста, проверьте правильность введённых данных
Калькулятор будет доступен после внесения изменений в соответствующие параметры.
Нажмите кнопку "Расчёт", для того чтобы открыть окно параметров.
Выберите проекцию:
Расстояние: 0
Результаты расчетаКрыша
  • Угол: 43.44 °
  • Длина: 468.25 мм
  • Ширина: 900 мм
  • Площадь: 84.284 м²

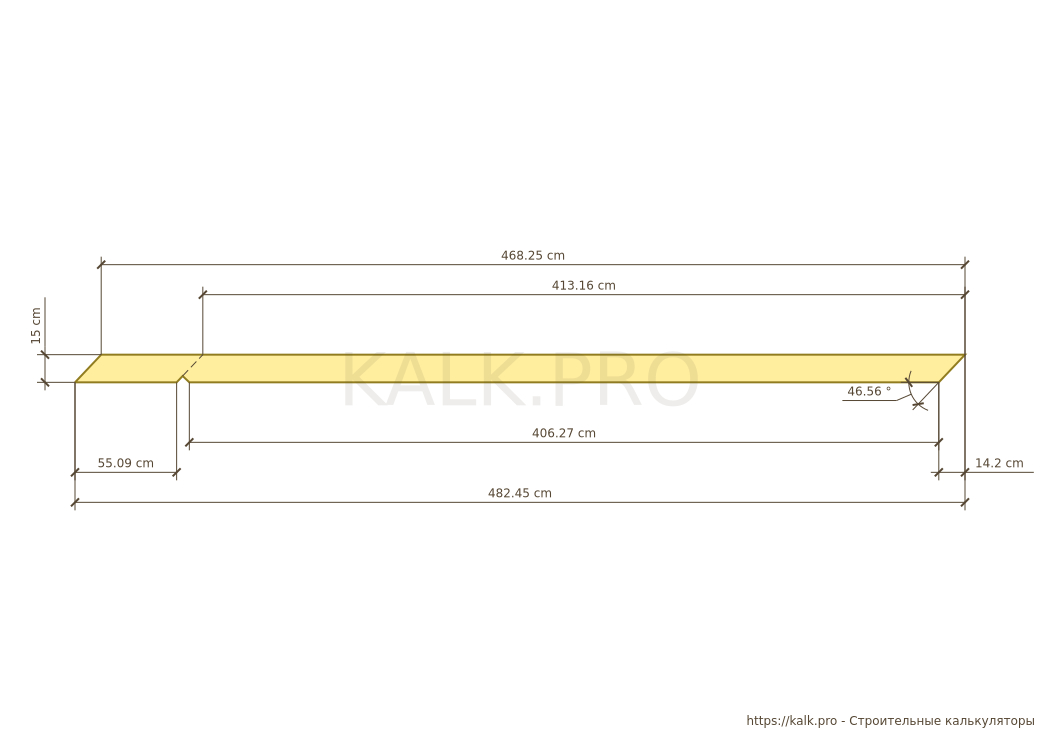

Стропило
  • Угол спила: 46.56 °
  • Размер спила: 14.2 мм
  • Длина: 482.45 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Длина по скату крыши: 468.25 мм
  • Длина от конька до запила: 413.16 мм
  • Длина снизу от конька до запила: 406.27 мм
  • Длина от запила до конца свеса: 55.09 мм
  • Глубина запила по опоре (горизонтально): 5 мм
  • Глубина запила вдоль стены (вертикально): 4.73 мм
Мауэрлат
  • Ширина: 15 мм
  • Толщина: 15 мм
  • Длина: 900 мм
Пароизоляция
  • Итоговая длина: 10000 мм
  • Количество полос: 11 шт

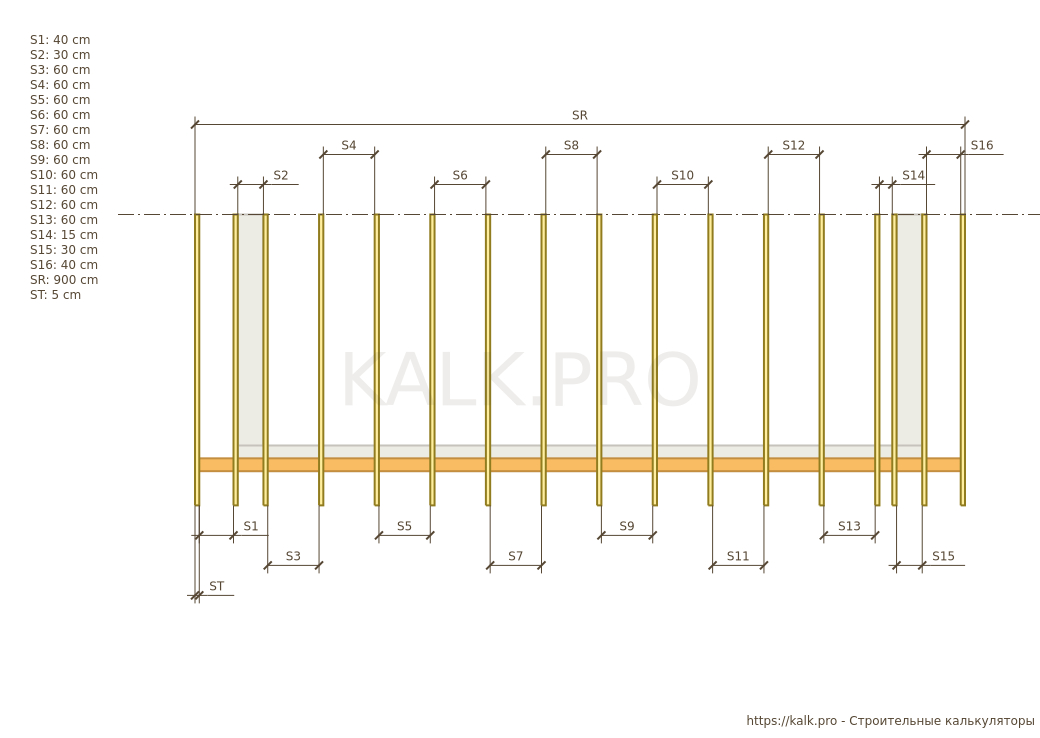

Расстояния между стропилами
  • S1: 40 мм
  • S2: 30 мм
  • S3: 60 мм
  • S4: 60 мм
  • S5: 60 мм
  • S6: 60 мм
  • S7: 60 мм
  • S8: 60 мм
  • S9: 60 мм
  • S10: 60 мм
  • S11: 60 мм
  • S12: 60 мм
  • S13: 60 мм
  • S14: 15 мм
  • S15: 30 мм
  • S16: 40 мм

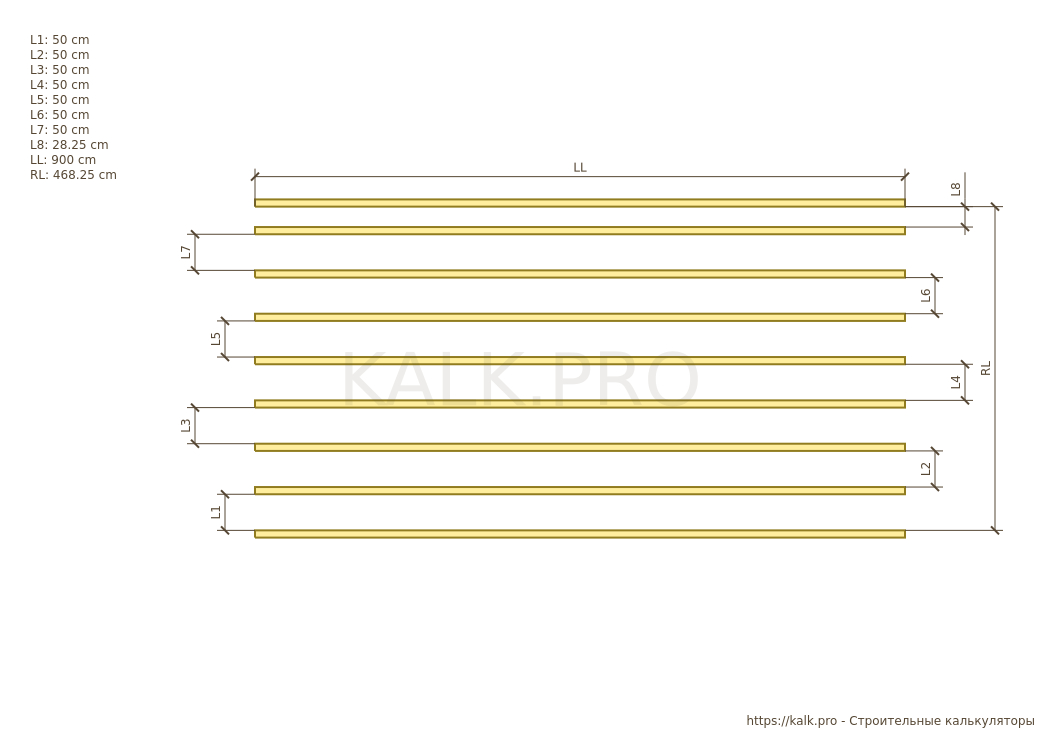

Расстояния между досками обрешетки
  • L1: 50 мм
  • L2: 50 мм
  • L3: 50 мм
  • L4: 50 мм
  • L5: 50 мм
  • L6: 50 мм
  • L7: 50 мм
  • L8: 28.25 мм
Материалы конструкцииЛисты кровельные
  • Ширина: 125 мм
  • Длина: 250 мм
  • Листы: 32 шт
  • Площадь: 100 м²
Стропила
  • Ширина: 15 мм
  • Длина: 482.45 мм
  • Толщина: 5 мм
  • Количество: 34 шт
  • Объём: 1.23 м³
Контр-обрешетка
  • Ширина: 5 мм
  • Длина: 468.25 мм
  • Толщина: 3 мм
  • Количество: 34 шт
  • Объём: 0.239 м³
Обрешетка
  • Ширина: 10 мм
  • Длина: 900 мм
  • Толщина: 2.5 мм
  • Количество: 18 шт
  • Объём: 0.405 м³
Мауэрлат
  • Ширина: 15 мм
  • Длина: 900 мм
  • Толщина: 15 мм
  • Количество: 2 шт
  • Объём: 0.405 м³
Пароизоляция
  • Ширина: 100 мм
  • Длина: 1000 мм
  • Рулоны: 10 шт
  • Площадь: 100 м²
Утеплитель
  • Толщина: 15 мм
  • Объём: 8.366 м³
Указанные «Размеры»Отображение
  • Единицы измерения: cm мм
  • Цвет чертежа: paint мм
Тип кровли
  • Жёсткая:  выбрано
Крыша
  • Высота: 300 мм
  • Свес: 40 мм
  • Выпуск: 50 мм
  • Установить стропилу на краю:  выбрано
  • Установить стропилу у стены:  выбрано
Дом
  • Ширина: 600 мм
  • Длина: 800 мм
  • Толщина стены: 30 мм
  • Высота стены: 400 мм
Мауэрлат
  • Ширина: 15 мм
  • Толщина: 15 мм
Стропило
  • Запил: 5 мм
  • Ширина: 15 мм
  • Толщина: 5 мм
  • Расстояние друг от друга: 60 мм
Пароизоляция
  • Ширина: 100 мм
  • Длина: 1000 мм
  • Нахлест сверху: 15 мм
  • Нахлест сбоку: 15 мм
Контр-обрешетка
  • Толщина: 3 мм
Обрешетка
  • Ширина: 10 мм
  • Толщина: 2.5 мм
  • Расстояние между досками: 50 мм
Листы ОСП
  • Ширина: 125 мм
  • Длина: 250 мм
  • Толщина: 1.4 мм
Листы кровельные
  • Ширина: 125 мм
  • Длина: 250 мм
  • Нахлест сверху: 15 мм
  • Нахлест сбоку: 10 мм
Выберите способ сохранения
Добавить в закладки
Сохранить ссылку на результат расчёта в раздел "Мои закладки" в личном кабинете.
Поделиться
Поделиться ссылкой на расчёт в Facebook, ВКонтакте, Google+ и т.д.
Как сохранить расчет на свой компьютер?
  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий "Способ сохранения".
  3. Выберите "Вариант оплаты" за предоставление доступа к ПО:
    • Подписка "Новичок" активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом. Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список "Сохраненных расчетов" доступен в Личном кабинете.
    • Подписка "Умелец" активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка "Профи" дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного "Способа сохранения".
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Справка

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент расчета стропил двухскатной крыши.



Порядок расчета двухскатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес карнизный, свес фронтонный (выпуск).
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей двухскатной крыши

Чертеж двухскатной крыши - вид спереди
Чертеж двухскатной крыши - вид сбоку
Чертеж стропильной системы двухскатной крыши - вид сверху

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Используйте наши инструменты, если хотите грамотно рассчитать двухскатную крышу и получить комплект чертежей для монтажа конструкции. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».



Пример расчета
