Podesttreppe berechnen: Zweiläufige Treppe mit Viertelpodest (90°) — Baurechner online

Podesttreppe berechnen: Zweiläufige Treppe mit Viertelpodest (90°)

BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Rechner wird nach Modifizierung der entsprechenden Parameter.
Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.
Wählen Sie Projektion:

Berechnungsergebnisse

Treppe
  • Neigungswinkel: 32.51 °
  • Stufenhöhe (Treppe Steigung): 17.65 mm
  • Treppenauftritt: 27.69 mm
  • Anzahl der Stufen: 16 Stück
  • Treppenbreite: 100 mm
  • Mindestens Treppenwangenstärke: 15.12 mm

Werkstoffe

Untere Treppenwange
  • Breite: 30 mm
  • Länge: 63.52 mm
  • Dicke: 6 mm
  • Anzahl: 2 Stück
  • Volumen: 0.023 M3
Obere Treppenwange
  • Breite: 30 mm
  • Länge: 436.52 mm
  • Dicke: 6 mm
  • Anzahl: 2 Stück
  • Volumen: 0.157 M3
Geraden Treppenstufen
  • Stufenbreite: 35.19 mm
  • Stufenlänge: 100 mm
  • Stufenstärke: 4 mm
  • Anzahl: 15 Stück
  • Volumen: 0.211 M3
Setzstufen
  • Breite: 13.65 mm
  • Länge: 100 mm
  • Setzstufendicke: 2.5 mm
  • Anzahl: 15 Stück
  • Volumen: 0.051 M3
Treppenpodest
  • Podestbreite: 100 mm
  • Podestlänge (Podesttiefe): 107.5 mm
  • Dicke: 4 mm
  • Anzahl: 1 Stück
  • Volumen: 0.043 M3
Podest Versteifungsbalken
  • Breite: 15 mm
  • Länge (Konstruktionsvollholz): 100 mm
  • Dicke: 5 mm
  • Anzahl: 5 Stück
  • Volumen: 0.037 M3
Balustrade
  • Handlauf Breite: 8 mm
  • Dicke: 4 mm
  • Geländerlänge: 516.39 mm
  • Volumen: 0.017 M3
Geländerstäbe
  • Breite: 5 mm
  • Länge: 86.85 mm
  • Anzahl: 15 Stück
  • Volumen: 0.033 M3
Eckpfosten
  • Breite: 8 mm
  • Länge: 107.65 mm
  • Anzahl: 1 Stück
  • Volumen: 0.007 M3
Eckpodest Stützpfosten
  • Breite: 10 mm
  • Länge: 48.94 mm
  • Anzahl: 4 Stück
  • Volumen: 0.02 M3

Die «Größen»

Darstellung
  • Maßeinheiten: cm mm
  • Farbe der Zeichnung: paint mm
Deckenöffnung
  • Geschosshöhe (Treppenhöhe): 300 mm
  • Gesamtlänge (Treppenlauflänge): 460 mm
  • Treppenbreite: 100 mm
Stufen
  • Stufenanzahl, oberer Treppenlauf: 13 Stück
  • Stufenanzahl, untere Treppenlauf: 2 Stück
  • Trittstufendicke (Stufenstärke): 4 mm
  • Unterscheidung (Überstand): 5 mm
Treppenwangen, gerader Treppenlauf
  • Dicke: 6 mm
  • Breite: 30 mm
Podest Versteifungsbalken
  • Dicke: 5 mm
  • Breite: 15 mm
Setzstufen
  • Setzstufendicke: 2.5 mm
Stützpfosten
  • Breite: 10 mm
Fertige Decke
  • Vorderkante Antritt - Treppenöffnung Überstand (Gesamtlänge Minus Deckenöffnung Länge): 100 mm
  • Abstand von der Wand: 0 mm
  • Deckenstärke: 20 mm
Balustrade
  • Geländerhöhe: 90 mm
  • Geländerstäbe Breite: 5 mm
  • Handlaufstärke: 4 mm
  • Handlauf Breite: 8 mm
Wand
  • Wandstärke: 20 mm
Wählen Sie die Speichermethode
Zu Favoriten hinzufügen
Speichern Sie den Link auf das Ergebnis der Berechnung im Abschnitt "Meine Lesezeichen" in Ihrem persönlichen Bereich.
Durch SOZ. Netzwerk
Speichern Sie die SOTS. Netzwerk.

Wie speichern Sie die Berechnung auf Ihrem Computer?

  1. Wählen Sie die gewünschten Optionen für die Berechnung.
  2. Wählen Sie die passende "Methode speichern".
  3. Wählen Sie "Zahlungsoption" für die Bereitstellung des Zugangs zur Software:
    • Abonnement Anfänger aktiviert den Zugriff auf die detaillierten Zeichnungen und Berechnungen. Speichern jede eindeutige Berechnung wird separat berechnet. In übereinstimmung mit den geltenden Preisliste. Jedes erworbene Berechnung kann erneut kostenlos laden Sie eine unbegrenzte Anzahl von Zeiten. Die Liste der "Gespeicherten Berechnungen" ist in Mitgliedsbereich.
    • Abonnement Profi aktiviert den Zugriff auf die detaillierten Zeichnungen und Berechnungen, bietet die Möglichkeit zum speichern und laden alle Berechnungen Unlimited die Zeit während der Gültigkeit des Abonnements.
    • Abonnement Profi gibt Ihnen die Möglichkeit, auf die Zeichnungen Ihr Logo oder deaktivieren vorhanden. Aktiviert den Zugriff auf die detaillierten Zeichnungen und Berechnungen, bietet die Möglichkeit zum speichern und laden alle BerechnungenUnlimited die Zeit während der Gültigkeit des Abonnements.
  4. Nach erfolgreicher Zahlung Zugriff AUF die Ergebnisse der Berechnung werden auf Ihren Computer heruntergeladen oder erhalten Sie per E-Mail (die Sie bei der Registrierung), abhängig von der gewählten "Methode speichern".
  5. in der Regel beim speichern der Ergebnisse der Berechnung nicht mehr als 1 Minute.

bei Problemen beim speichern der Ergebnisse der Berechnung, Kontaktieren Sie uns bitte über das Formular error Feedback auf der Kontakt-Seite.

Wählen Sie das Abonnement um weitere Optionen Kalk.Pro

Alle Mittel werden gezielt auf die Entwicklung neuer Rechner und Verbesserung der Funktionalität bestehender.

Weitere Abonnements finden Sie hier.
Hilfe

Berechnen Sie die Podesttreppe: Zweiläufige Treppe mit Viertelpodest (90°) mit Online-Rechner Kalk.pro.

Am Ende erhalten Sie alle notwendigen Zeichnungen zweiläufige Treppe mit Viertelpodest mit den Bezeichnungen, detaillierte berechneten Daten und 3D-Modell Ihrer zukünftigen Treppe.

Berechnung der Holztreppe mit 1/4 gewendelt Podest  wird den Online-Rechner Kalk.pro auf der Grundlage von modernen Bau-Anforderungen in wenigen Sekunden in Echtzeit.

Probieren Sie es aus, es ist ganz einfach!

Hinweis! Die geltenden regionalen Baunormen und -vorschriften müssen unabhängig voneinander berücksichtigt und überprüft werden.



Unterschied gewendelte Treppen um 90 Grad von einer geraden besteht darin, dass gewendelte Treppen gibt es zwei Läufen, die unter einem Winkel von 90 Grad und eine Plattform, die Sie verbindet. Die Treppe mit einer Drehung um 90 Grad in Form ist L-förmig.

Daten für die Berechnung der Treppe mit einer Drehung um 90 Grad und Spielplatz

Für den Anfang müssen Sie Messen Sie die Höhe der öffnung für die zukünftige Treppe auf den Wangen - der Abstand zwischen чистовым Boden im ersten und zweiten Stock. Geben Sie auch die geschätzte Länge, Breite Treppe, die Einstellungen der Stufen, Wange, fest und Steigungen, wenn Sie beabsichtigen, Ihre Verwendung in der Konstruktion Ihrer Treppe.

Wenn Sie nicht wissen, alle Rohdaten, die zur Berechnung gewendelte Treppen auf 90, im folgenden stellen wir die optimale Größe beim Bau der hölzernen Treppen in Privathäusern. Lesen Sie unbedingt.

Optimale Größe für bequeme und sichere Treppe mit Kurve

Für den Bau von Treppen gibt es bestimmte Bau-Vorschriften und Bestimmungen über die Methoden zur Berechnung der Lasten und Festigkeit, Dimension, Qualität der Materialien und vieles mehr. Die Technik der Treppe müssen nur nach diesen Regeln, zu denen sich verschiedene Snipi und Gosti, zur Vermeidung des Einsturzes der Konstruktion oder Verbesserung der Möglichkeit von Verletzungen.

Für die Berechnung der hölzernen Treppen herausgeführt ganze "Formel Bequemlichkeit". In der Baupraxis gebildet allgemeingültigen die am häufigsten verwendeten Einstellungen für komfortablen, langlebigen und sicheren Treppen.

Zum Beispiel bei der Berechnung greifen oft auf die Formel "der ideale sichere Treppe", verlegte vor einigen Jahrhunderten vom Architekten François Блонделем: 2 mal Stufenhöhe + die Breite der Stufe = 63 cm (Standard-Schrittlänge 60 - 63 cm).


  • Die Breite der Treppe. Für die optimale Größe die Spanne eines Marsches in einem Privathaus nehmen 90 - 110 cm Bei engstem Raum in einem Privathaus Treppe kann schon, aber nicht kleiner als 80 cm.
  • Höhe und Breite Stufen. Entsprechend der Praxis die ideale Höhe der Stufen im Bereich von 15 - 17 cm die Optimale Breite der Stufe 27 - 30 cm Maximale Höhe der Stufen darf nicht mehr als 200 mm.
  • Der Neigungswinkel der Treppe. Komfortable Neigungswinkel Holztreppe - zwischen 29 - 35 Grad.
  • Stufen und podstupeni sind aus hölzernen Planken, für podstupenka Dicke von etwa 3 cm und für die Stufen - 4 cm.
  • Minimaler überhang - LUG-Stufen-Tragegurte über - 30 mm, für maximale Holztreppe - 40 mm.
  • Die Anzahl der Stufen für einen Treppen - nicht mehr als 18 Stück. Im Durchschnitt 10 - 12, aber es hängt natürlich von der Länge des Marsches.
  • Aus Sicherheitsgründen Höhe des Geländers sollte oben 90 cm
  • Die minimale Höhe der Treppe im Gang - von einer beliebigen Sprosse auf die nächste Hindernisse vertikal, Z. B. des Fußbodens der obersten Etage, sollte nicht weniger als zwei Meter.

Was Sie erhalten nach der Berechnung der hölzernen Treppe um 90 Grad gedreht

Rechner Treppe mit einer Drehung um 90 Grad berechnet die Daten:

  1. die Anzahl des notwendigen Materials,
  2. der Neigungswinkel der Treppe,
  3. Parameter косоуров für zwei Märschen Treppe einzeln
  4. Länge, Breite und Höhe der Stufen,
  5. Parameter подступенек, wenn Sie sich entscheiden, Sie zu benutzen,
  6. die Abmessungen der Stellplätze, die beide Marsches der Treppe.

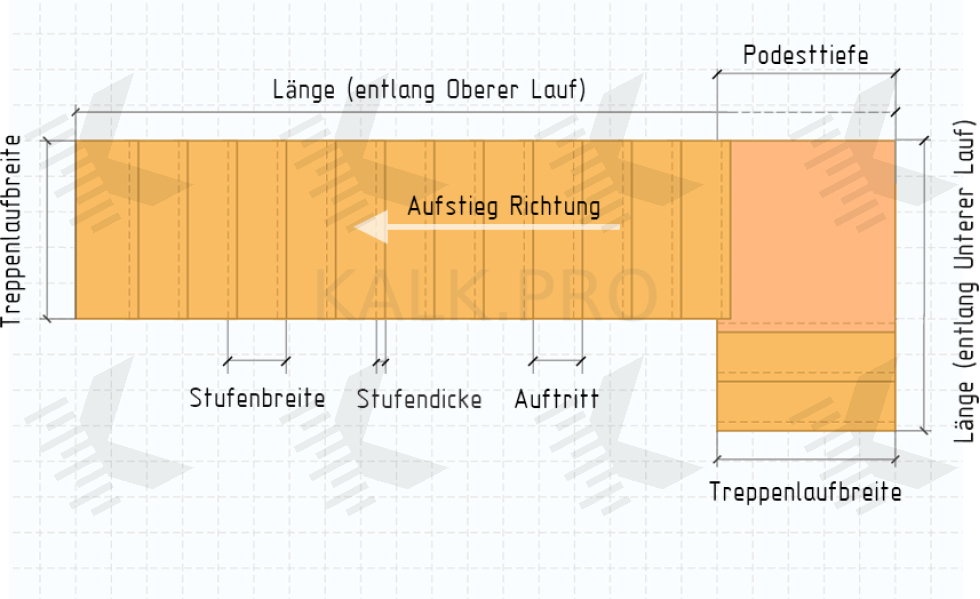

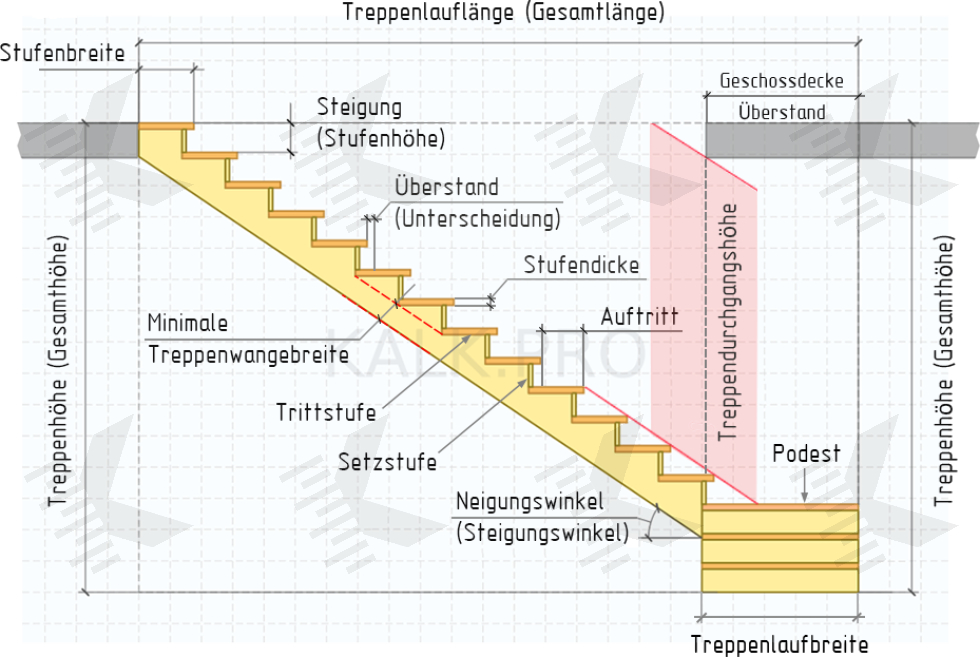

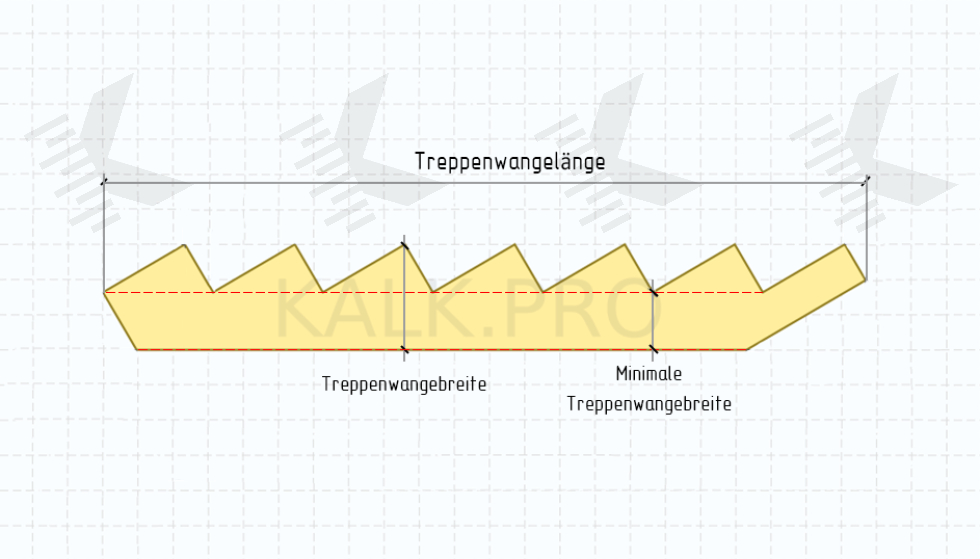

Online-Rechner bereitet für Sie 4 Zeichnungen der Treppe mit Plattform - verschiedene Arten auf der Treppe: seitlich, oben, Zeichnung Treppenwange, - detaillierten.

Bitte beachten Sie auf der Registerkarte - 3D - anzeigen, Download und Hilfe. Sie helfen Ihnen, mehr flexibel und bequem arbeiten mit dem Rechner Treppe um 90 Grad gedreht, und mit anderen Versionen. 3D-Modell ermöglicht es Ihnen, besser zu betrachten entworfene Treppe und simulieren Sie die bequemste Variantew.

Verwenden Sie und entwerfen Sie tolle Treppe, die Berechnungen erfolgen kostenlos!
