Rechner wird nach Modifizierung der entsprechenden Parameter.

Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

Projektion wählen:

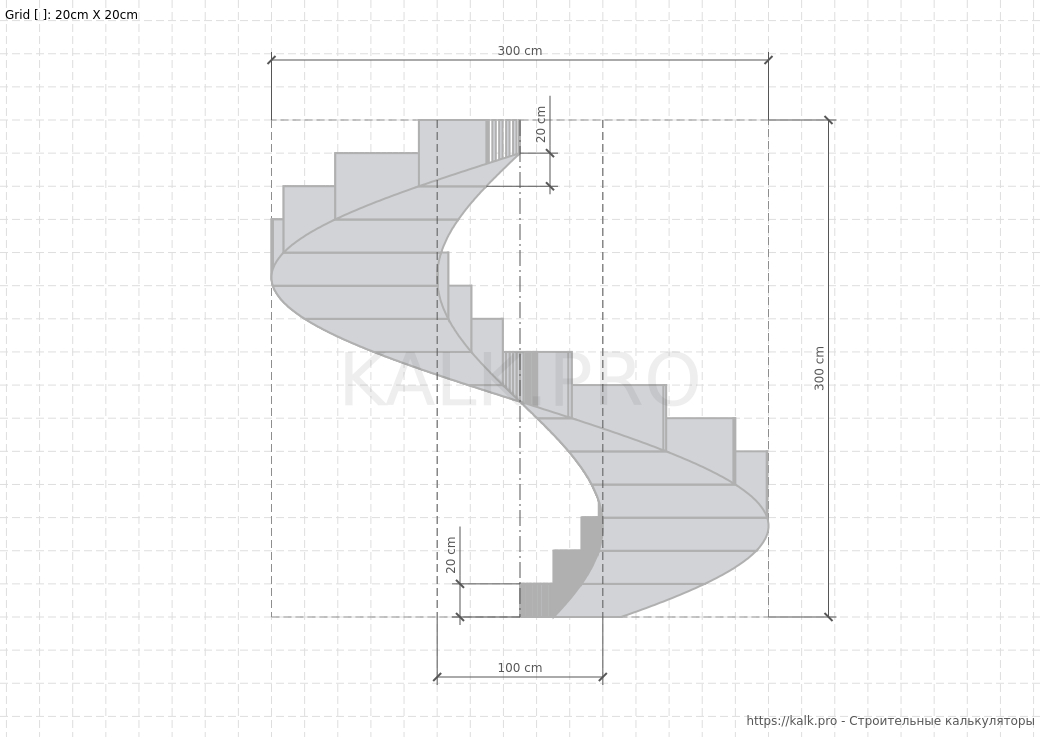

Treppenzeichnung (Vorderansicht / Aufriss)

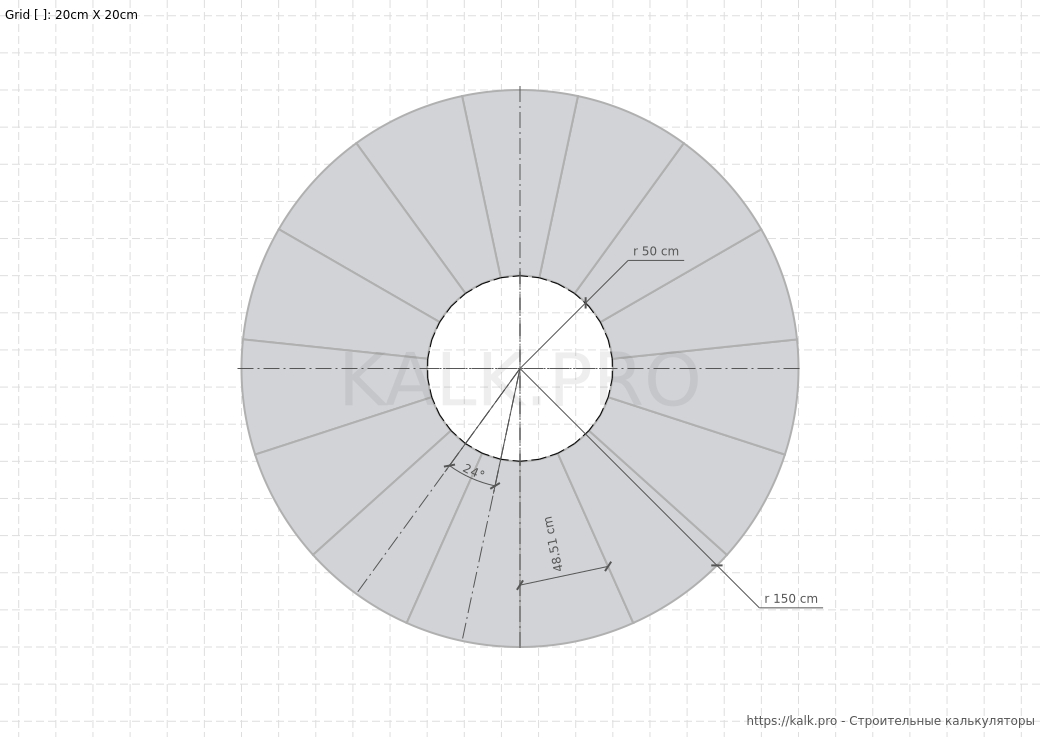

Treppenzeichnung (Draufsicht / Grundriss)
Trittstufe (Seitenansicht)

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

Abstand: 0

Berechnungsergebnisse

Treppenmaße & Statik

Neigungswinkel (α): 24 °
Sicherheitsregel (a + s): 68.51 cm
Schrittmaßregel / Blondel-Formel (2s + a): 88.51 cm
Steigung / Stufenhöhe (s): 20 cm
Maximale Trittstufenbreite: 62.38 cm
Auftritt (a): 48.51 cm
Drehwinkel (°): 360 °
Gesamtanzahl der Stufen: 15 Stück
Treppenlaufbreite: 100 cm

Materialbedarf

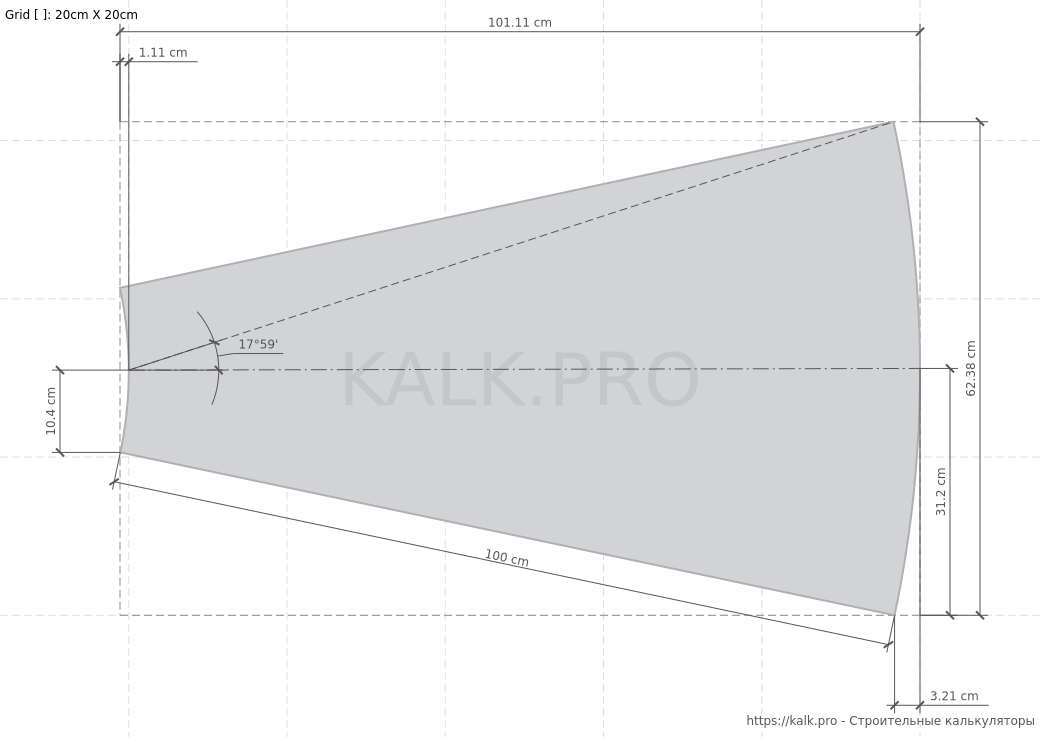

Trittstufen (Allgemeine Optionen)

Maximale Trittstufenbreite: 62.38 cm
Länge / Laufbreite: 101.11 cm
Dicke der Trittstufen: 20 cm
Stufenanzahl: 15 Stück
Volumen: 3.686 m³

Eingangsdaten

Darstellung / Anzeigeoptionen

Maßeinheit (Metrisch/Imperial): cm
Farbmodus (Zeichnungslinien): Farbe

Treppenart / Laufrichtung

Linksgewendelt: selected

Treppenmaße & Statik

Geschosshöhe (OKFF bis OKFF): 300 cm
Außendurchmesser der Treppe: 300 cm
Innenmaß / Treppenauge: 100 cm
Drehwinkel (°): 360

Trittstufen (Allgemeine Optionen)

Stufenanzahl: 15 Stück

Als Lesezeichen speichern

Speichert den direkten Link zu diesem Berechnungsergebnis in Ihrem Benutzerkonto unter dem Reiter „Meine Lesezeichen“.

QR-Code scannen

Erzeugen Sie einen QR-Code, um den Link zu dieser spezifischen Berechnung inklusive aller eingegebenen Parameter direkt auf Ihr Smartphone zu übertragen.

Wie berechnet man eine Helix-Treppe?

Stufe 1. Wählen Sie die Maßeinheiten, DU — Millimeter, Zentimeter, Meter, Zoll, Fuß.
Stufe 2. Wählen Sie die Zeichnungsfarbe, CL — Schwarzweiß, Farbe.
Stufe 3. Wählen Sie die Drehrichtung einer Treppe — Linkstreppen, LF, Rechtstreppen, RG.
Stufe 4. Eingabe Sie der Treppenmaße, Treppenöffnung — Treppenhöhe, Y*, Treppendurchmesser, D**, Treppenauge Durchmesser, ID, Rotationswinkel, RA.
* Vertikale Abstand von Erdgeschoss zu Obergeschoss
* Treppenhöhe = Gesamthöhe
** Treppe Durchmesser = Treppenöffnung Durchmesser
Stufe 5. Eingabe der Stufen-Optionen — Anzahl, Q.
Stufe 6. Bitte überprüfen Sie alle eingegebenen Werte, klicken Sie auf «Berechnen» und erhalten Sie eine Wendeltreppe planen kostenlos.

Wie berechnet man eine Helix-Treppe?

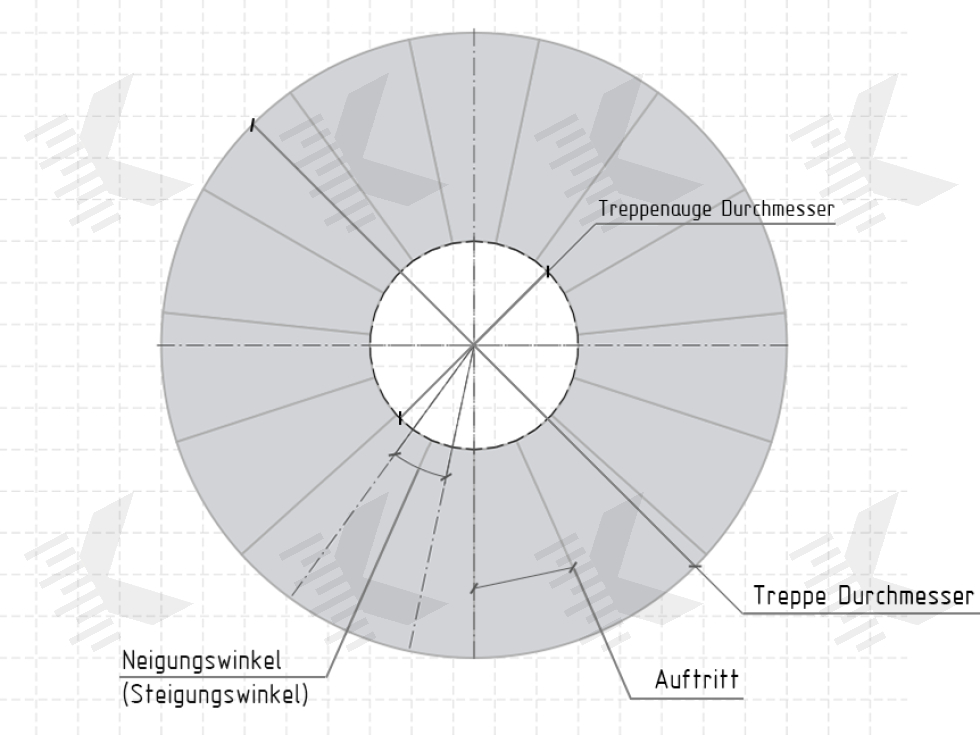

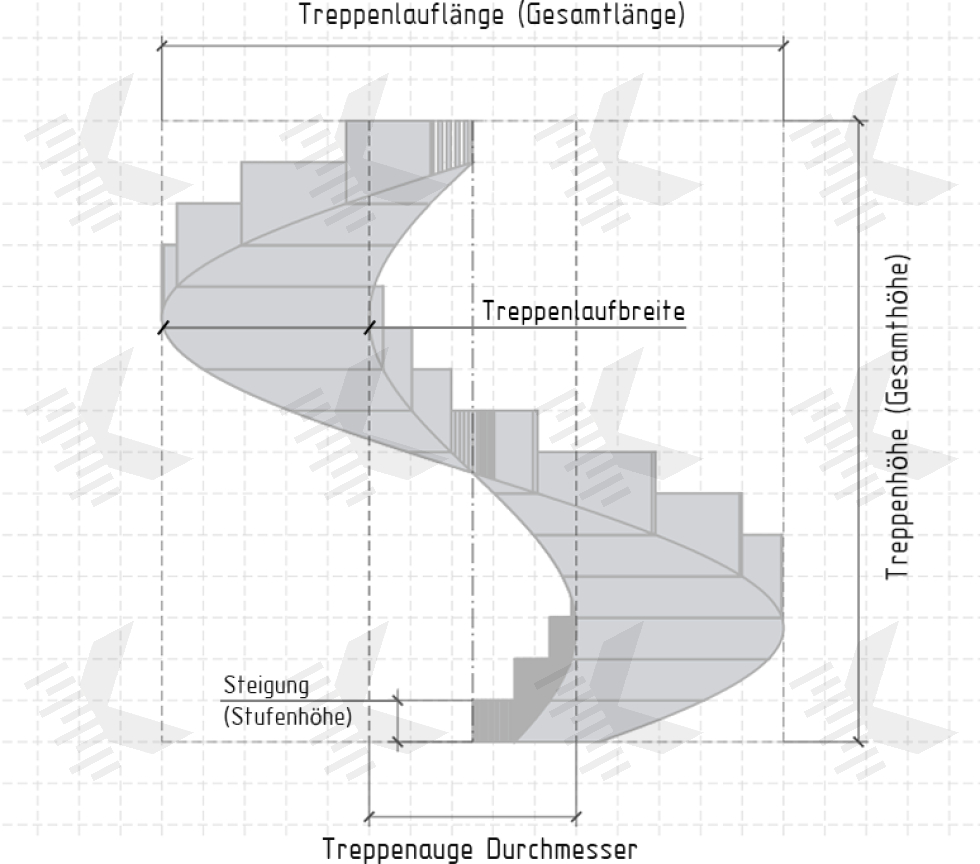

Wendeltreppe Planen — Technische Zeichnung
