Berechnung des Brettschichtholz (BSH) Balken

Berechnung des Brettschichtholz (BSH) Balken

Alle Rechner
BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Rechner wird nach Modifizierung der entsprechenden Parameter.
Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.
Darstellung
CL
farbig
Aufgabe
VST
VSE

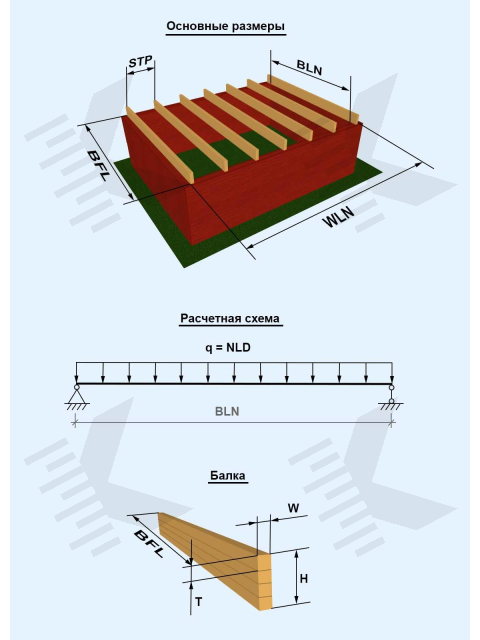

Maße und Qualität von Holzbalken
BLN
m
T
mm
WML
Kiefer
WCL
Klasse 1 (К26)
IMP
Betriebsumgebung Balken
LFT
Von 50 bis 100 Jahren
TMP
Bis 35 °C
WML
Bis Zu 12% / Bis Zu 65%
MDC
Nein
Holzkosten
PPC
Rbl.
Konfiguration der überdeckung
WLN
m
BFL
m
NLD
kg/m2
LID
1/350 - Bei Estrich im Boden
BerechnungsergebnisseAusgewählte Balken
  • Querschnitt: 250x150 mm
  • Querschnittsfläche: 37500 mm2
  • Der maximale Abstand zwischen den Balken: 60 cm
  • Fmax (maximale Durchbiegung des Balkens): 1.54 cm
  • I (Trägheitsmoment): 195.31 cm4
  • Mmax (maximale Biegemoment): 8581.79 MPa * cm3
  • Wreq (widerstandsmoment des Balkens entsprechend der gewählten Option Holz und Anwendungsbedingungen): 484.57 cm3
Minimale Parameter des Balkens
  • Querschnitt: 239x150 mm
  • Querschnittsfläche: 35850 mm2
Parameter bei der Berechnung der Balken auf "Stärke"
  • Querschnitt: 139x150 mm
  • Querschnittsfläche: 20850 mm2
Parameter bei der Berechnung der Balken auf "Durchbiegung"
  • Querschnitt: 239x150 mm
  • Querschnittsfläche: 35850 mm2

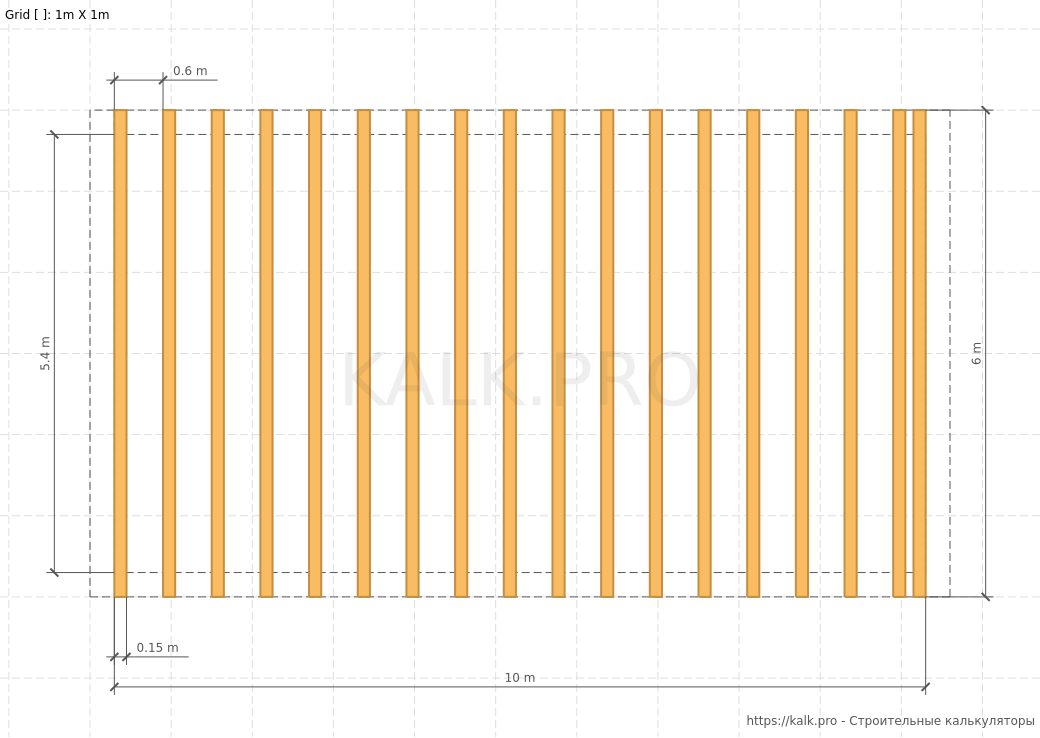

WerkstoffeBalken
  • Querschnitt: 250x150 mm
  • Querschnittsfläche: 37500 mm2
  • Abstand zwischen den Balken: 60 cm
  • Der Abstand zwischen den Balken: 45 cm
  • Länge: 6 m
  • Anzahl: 18 Stück
  • Volumen: 4.05 M3
  • Die Gesamtkosten: 28350 RUB
AnfangsdatenAufgabe
  • Berechnen Sie der Querschnitt des Balkens bei bekanntem Balkenabstand (STP): 60 cm
Weitere Daten
  • Breite der Balken ("b") ist bekannt: 150 mm
Maße und Qualität von Holzbalken
  • Lichte Spannweite des Balken (Abstand zwischen den Auflager vorderkanten): 5.4 m
  • Breite Querschnitt (b): 150 mm
  • Die Dicke der Schicht geklebte Elemente (Werte nicht mehr als 42 mm): 19 mm
  • Das Werk einer Reihe von Koeffizienten, unter Berücksichtigung der Form und Größe des Querschnitts (für mit rechteckigem Querschnitt - 1): 1
  • Holzart: Kiefer
  • Schaftholzklasse: Klasse 1 (К26)
  • Imprägnierung: Keine Imprägnierung
Konfiguration der überdeckung
  • Länge der Wand des Hauses (Innenseite), auf die die Balken gelegt werden: 10 m
  • Volle Trägerlänge (einschließlich der Stoßkanten an den Wänden): 6 m
  • Belastung, Tragfähigkeit der Holzbalken (200 kg/m2 - Dachboden, 400 kg/m2 - Holzbalkendecke von Wohngebäuden): 400 kg/m2
  • Maximale zulässige Durchbiegung des Balkens: 1/350 - Bei Estrich im Boden
Betriebsumgebung Balken
  • Nutzungsdauer, gemäß Snip II-25-80 (JV 64.13330.2011): Vor 50 Jahren
  • Temperaturbereich Betrieb: Bis 35 °C
  • Betriebliche Holzfeuchte/Maximale Luftfeuchtigkeit bei einer Temperatur von 20 °C: Bis Zu 12% / Bis Zu 65%
  • Führen Sie eine Berechnung für Strukturen durch, bei denen die Spannungen in den Elementen, die durch konstante und vorübergehende Langzeitlasten entstehen, 80% der Gesamtspannung aller Lasten gemäß SP 64.13330.2011 Holzstrukturen überschreiten. Aktualisierte Ausgabe von SNiP II-25-80 S.5.2 (c): Nicht berücksichtigt
Holzkosten
  • Der Preis für 1m3: 7000 RUB
Entfernung: 0
Wählen Sie Projektion:
Wählen Sie die Speichermethode
Bookmarks setzen
Den Link zum Berechnungsergebnis im Bereich „Meine Lesezeichen“ in persönlichem Konto speichern.
Teilen in sozialen Netzwerken
Einen Link zur Berechnung in Facebook, Twitter, Google+ usw. teilen
Wie speichere ich die Berechnung auf meinem Rechner?
  1. Wählen Sie die erforderlichen Berechnungsparameter aus
  2. Wählen Sie die entsprechende "Speichermethode"
  3. Wählen Sie "Zahlungsoption", um Zugriff auf Software zu erhalten:
    • Das Abonnement "Anfänger" aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen. Das Speichern jeder einzelnen Berechnung wird separat in Rechnung gestellt. Entsprechend der aktuellen Preisliste. Jede gekaufte Berechnung kann beliebig oft gratis erneut heruntergeladen werden. Die Liste der "Gespeicherten Berechnungen" ist im persönlichen Konto verfügbar.
    • Das Abonnement "Könner" aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen und bietet die Möglichkeit, Berechnungen während der Gültigkeitsdauer des Abonnements beliebig oft zu speichern und herunterzuladen.
    • Mit dem Abonnement "Profi" können Sie den Zeichnungen Ihr Logo hinzufügen oder die vorhandenen Logos deaktivieren. Dieses Abonnement aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen und bietet die Möglichkeit, Berechnungen während der Gültigkeitsdauer des Abonnements beliebig oft zu speichern und herunterzuladen.
  4. Nach erfolgreicher Zahlung für den Zugriff auf die Software werden die Berechnungsdaten je nach der ausgewählten "Speichermethode" auf Ihren Rechner heruntergeladen oder per E-Mail (die Sie bei der Anmeldung angegeben haben) zugeschickt erhalten.
  5. Normalerweise dauert das Speichern der Berechnungsdaten auf den Rechner bis höchstens 1 Minute.

Bei Problemen mit dem Speichern der Berechnungsdaten teilen Sie uns den Fehler bitte über das Kontaktformular auf der Kontaktseite mit.

Wählen Sie das Abonnement um weitere Optionen Kalk.Pro
Mehr als 10.000 Benutzer haben bereits die Barrierefreiheit genutzt, um ihr Projekt erfolgreich zu erstellen. Detaillierte Zeichnungen und Schätzungen des Projekts sparen bis zu 70% der Zeit bei der Vorbereitung der Strukturelemente und verhindern unnötigen Materialverbrauch.
Weitere Abonnements finden Sie hier.
Hilfe

Die Berechnung erfolgt für однопролетной Balken aus Schichtholz.

Brettschichtholz — ein modernes und beliebtes Material, das durch das Verkleben der Bretter (Lamellen) aus dem Holz der Kiefer Felsen der höchsten Kategorie меламиновыми, изоцетатными-oder pur-Leimen. Im Gegensatz zu Produkten aus Vollholz, Brettschichtholz entzogen meisten Nachteile: Sie sind homogen, nicht verformt, nicht knacken, sind Sie in jeder Größe hergestellt werden können und, als Folge, Sie können überlappen sich die Spannweiten größerer Stärke.

KALK.PRO bietet Ihnen, eine Berechnung der laminierten Balken auf die Durchbiegung mit Hilfe eines Online-Rechners. Berechnen Sie den Querschnitt дощатоклееной Balken oder geben Sie den gewünschten Schritt zwischen Ihnen nach den bekannten Eigenschaften der Last auf die überdeckung und Länge des Bogens. Sie brauchen nicht Besondere Kenntnisse besitzen und einer ausführlichen Bedienungsanleitung des Taschenrechners finden Sie unter Abschnitt "Berechnung der Balken". Wir bieten Ihnen auch eine Möglichkeit zum Download der Ergebnisse von Berechnungen, Zeichnungen und 3D-Modelle.

Der Algorithmus des Rechners berücksichtigt Snip II-25-80 (JV 64.13330.2011), sondern berücksichtigt auch andere Bezugsquellen.
