Berechnung der Multiplexplatten (MPX, Sperrholzplatten) Balken — Baurechner online

Berechnung der Multiplexplatten (MPX, Sperrholzplatten) Balken

BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Rechner wird nach Modifizierung der entsprechenden Parameter.
Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.
Отображение
CL
farbig
Aufgabe
VST
VSE
Eigenschaften des Balkens
BLN
m
BTY
Ультралам Rb
IMP
Nein
Betriebsumgebung Balken
LFT
Von 50 bis 100 Jahren
TMP
Bis 35 °C
WML
Bis Zu 12% / Bis Zu 65%
MDC
Nein
Der Wert des Waldes
PPC
Rbl.
Konfiguration der überdeckung
WLN
m
BFL
m
NLD
kg/m2
LID
1/350 - Bei Vorhandensein von Estrich

Berechnungsergebnisse

Ausgewählte Balken
  • Querschnitt: 260x90 mm
  • Querschnittsfläche: 23400 mm2
  • Der maximale Abstand zwischen den Balken: 60 cm
  • Fmax (maximale Durchbiegung des Balkens): 1.54 cm
  • I (Trägheitsmoment): 131.82 CM4
  • Mmax (maximale Biegemoment): 8581.79 MPa * cm3
  • Wreq (widerstandsmoment des Balkens entsprechend der gewählten Option Holz und Anwendungsbedingungen): 286.06 cm3
Minimale Parameter des Balkens
  • Querschnitt: 252x80 mm
  • Querschnittsfläche: 20160 mm2
Parameter bei der Berechnung der Balken auf "Stärke"
  • Querschnitt: 146x80 mm
  • Querschnittsfläche: 11680 mm2
Parameter bei der Berechnung der Balken auf "Durchbiegung"
  • Querschnitt: 252x80 mm
  • Querschnittsfläche: 20160 mm2

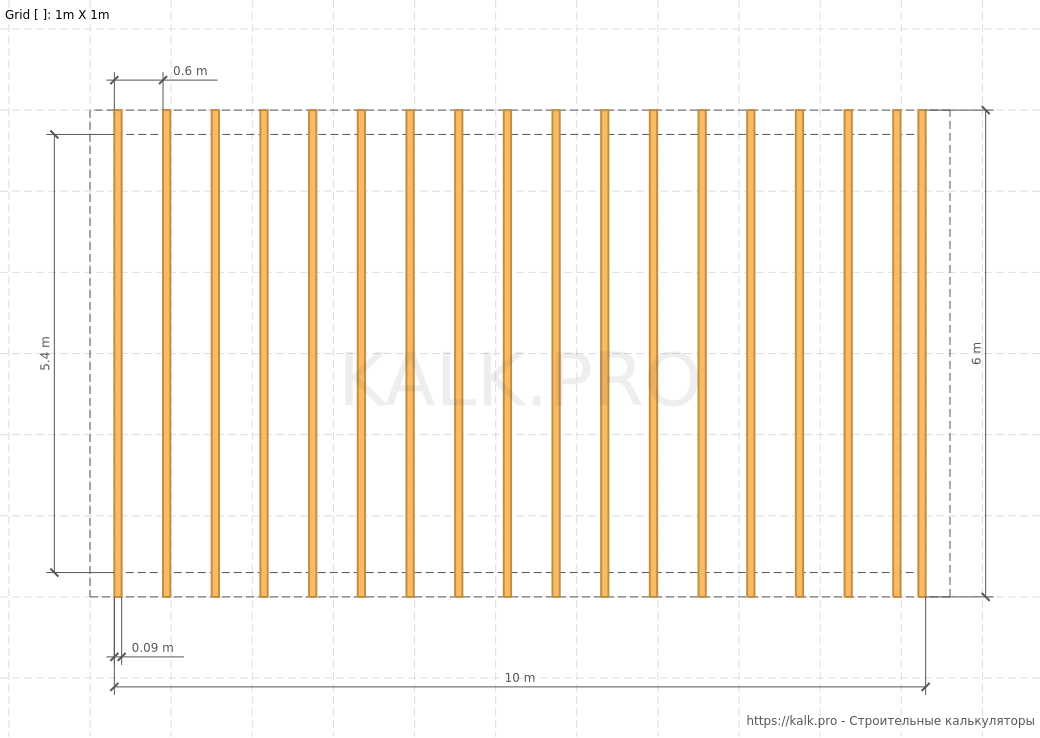

Werkstoffe

Balken
  • Querschnitt: 260x90 mm
  • Querschnittsfläche: 23400 mm2
  • Schritt zwischen den Balken: 60 cm
  • Der Abstand zwischen den Balken: 51 cm
  • Länge: 6 m
  • Anzahl: 18 Stück
  • Volumen: 2.53 M3
  • Die Gesamtkosten: 17710 RUB

Anfangsdaten

Aufgabe
  • Berechnen Sie Querschnitt Balken bei bekanntem Schritt zwischen den Balken: 60 cm
Weitere Daten
  • Bekannt ist die Schnittbreite des Balkens - b: 80 mm
Eigenschaften des Balkens
  • Länge/Spannweite Balken — Abstand zwischen den Auflagern des Balkens: 5.4 m
  • Breite Querschnitt (b): 80 mm
  • Ansicht Balken: Ультралам Rb
  • Imprägnierung: Keine Imprägnierung
Konfiguration der überdeckung
  • Die Länge der Wand des Hauses (innere Seite), auf die gestapelte Balken: 10 m
  • Die volle Länge des Balkens (unter Berücksichtigung der Ränder an der Wand an): 6 m
  • Die Last die auf den Balken (200 kg/m2 - die bodenüberdeckung, 400 kg/m2 - überdeckung von Wohngebäuden): 400 kg/m2
  • Ultime Durchbiegung des Balkens in Bruchteilen des Bogens: 1/350 - Bei Vorhandensein von Estrich
Betriebsumgebung Balken
  • Lebensdauer, gemäß Snip II-25-80 (JV 64.13330.2011): Vor 50 Jahren
  • Temperaturbereich Betrieb: Bis 35 °C
  • Betriebliche Holzfeuchte/Maximale Luftfeuchtigkeit bei einer Temperatur von 20 °C: Bis Zu 12% / Bis Zu 65%
  • Führen die Berechnung für Designs, in denen die Spannungen in den Elementen, die sich von den ständigen und langen zeitlichen Belastungen, mehr als 80% der gesamten Spannung von allen Lasten entsprechend JV 64.13330.2011 Holzkonstruktionen. Актуализированная Redaktion Snip II-25-80 P. 5.2 (C): Nicht berücksichtigt
Der Wert des Waldes
  • Der Preis für 1m3: 7000 RUB
Wählen Sie Projektion:
Wählen Sie die Speichermethode
Bookmarks setzen
Den Link zum Berechnungsergebnis im Bereich „Meine Lesezeichen“ in persönlichem Konto speichern.
Teilen in sozialen Netzwerken
Einen Link zur Berechnung in Facebook, VKontakte, Google+, usw. teilen

Wie speichere ich die Berechnung auf meinem Rechner?

  1. Wählen Sie die erforderlichen Berechnungsparameter aus
  2. Wählen Sie die entsprechende „Speichermethode“
  3. Wählen Sie „Zahlungsoption“, um Zugriff auf Software zu erhalten:
    • Das Abonnement „Anfänger“ aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen. Das Speichern jeder einzelnen Berechnung wird separat in Rechnung gestellt. Entsprechend der aktuellen Preisliste. Jede gekaufte Berechnung kann beliebig oft gratis erneut heruntergeladen werden. Die Liste der „Gespeicherten Berechnungen“ ist im persönlichen Konto verfügbar.
    • Das Abonnement „Könner“ aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen und bietet die Möglichkeit, Berechnungen während der Gültigkeitsdauer des Abonnements beliebig oft zu speichern und herunterzuladen.
    • Mit dem Abonnement „Profi“ können Sie den Zeichnungen Ihr Logo hinzufügen oder die vorhandenen Logos deaktivieren. Dieses Abonnement aktiviert den Zugriff auf detaillierte Zeichnungen und Berechnungen und bietet die Möglichkeit, Berechnungen während der Gültigkeitsdauer des Abonnements beliebig oft zu speichern und herunterzuladen.
  4. Nach erfolgreicher Zahlung für den Zugriff auf die Software werden die Berechnungsdaten je nach der ausgewählten „Speichermethode“ auf Ihren Rechner heruntergeladen oder per E-Mail (die Sie bei der Anmeldung angegeben haben) zugeschickt erhalten.
  5. Normalerweise dauert das Speichern der Berechnungsdaten auf den Rechner bis höchstens 1 Minute.

Bei Problemen mit dem Speichern der Berechnungsdaten teilen Sie uns den Fehler bitte über das Kontaktformular auf der Kontaktseite mit.

Wählen Sie das Abonnement um weitere Optionen Kalk.Pro

Alle Mittel werden gezielt auf die Entwicklung neuer Rechner und Verbesserung der Funktionalität bestehender.

Weitere Abonnements finden Sie hier.
Hilfe

Die Berechnung erfolgt für однопролетной Balken aus Holz LVL.

LVL-Balken - neue und High-Tech-Composite-Material, hergestellt auf der Basis von Blätterteig-Furnier aus Nadelholz. Als vollständig homogen auf den ganzen Körper, mit den gleichen physikalischen und technischen Eigenschaften, LVL-Balken gelten als eine der stärksten und dauerhaftesten, übertrifft bei ähnlichen Kennziffern solide und Brettschichtholz.

Führen Sie die Berechnung der überdeckung von LVL-Balken auf unserem leistungsfähigen Online Rechner KALK.PRO und erhalten Sie die optimalen Werte der Größe des Schnitts oder des Schritts zwischen den Balken. Sie erhalten auch den Wert der maximalen Durchbiegung, die einzelnen Parameter bei der Berechnung auf Festigkeit und Durchbiegung, Zeichnungssatz und adaptive 3D-Modell.

Alle Berechnungen erfolgen unter Berücksichtigung der Snip II-25-80 (JV 64.13330.2011), und die technischen Eigenschaften des Materials basieren auf Produkten unter der Marke Ultralam™ LVL. Ausführliche Anleitung zur Arbeit mit dem Taschenrechner Lesen Sie auf der Seite im Abschnitt "Berechnung der Balken".
