Rechner wird nach Modifizierung der entsprechenden Parameter.

Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

Projektion wählen:

Treppenlaufzeichnung (Seitenansicht)
Treppenzeichnung (Draufsicht / Grundriss)
Trittstufe (Seitenansicht)

SVG vektorzeichnungen, 3D AR erweiterte realität

onoff

Abstand: 0

Berechnungsergebnisse

Treppenmaße & Statik

Neigungswinkel (α): 24.96 °
Sicherheitsregel (a + s): 50.44 cm
Schrittmaßregel / Blondel-Formel (2s + a): 70.44 cm
Steigung / Stufenhöhe (s): 20 cm
Maximale Trittstufenbreite: 50.96 cm
Auftritt (a): 30.44 cm
Drehwinkel (°): 360 °
Gesamtanzahl der Stufen: 15 Stück
Treppenlaufbreite: 87.5 cm
Lichte Durchgangshöhe (Mindestmaß): 200 cm

Materialbedarf

Trittstufen (Allgemeine Optionen)

Maximale Trittstufenbreite: 50.96 cm
Länge / Laufbreite: 116.5 cm
Dicke der Trittstufen: 4 cm
Stufenanzahl: 15 Stück
Volumen: 0.554 m³

Gewindestange

Durchmesser: 10 cm
Länge: 300 cm

Segmente der Hauptstütze (Verkleidung)

Innenmaß / Treppenauge: 10 cm
Außendurchmesser: 25 cm
Höhe: 16 cm
Anzahl: 15 Stück

Eingangsdaten

Darstellung / Anzeigeoptionen

Maßeinheit (Metrisch/Imperial): cm
Farbmodus (Zeichnungslinien): Farbe

Treppenart / Laufrichtung

Linksgewendelt: selected

Treppenmaße & Statik

Geschosshöhe (OKFF bis OKFF): 300 cm
Außendurchmesser der Treppe: 200 cm
Drehwinkel (°): 360 °

Trittstufen (Allgemeine Optionen)

Stufenanzahl: 15 cm
Dicke der Trittstufen: 4 cm
Stufenkranz um die Zentralsäule: 4 cm

Gewindestange

Durchmesser: 10 cm

Hauptstütze (Zentralsäule)

Durchmesser: 25 cm

Deckenplatte / Geschossdecke

Dicke der Deckenplatte: 20 cm

Als Lesezeichen speichern

Speichert den direkten Link zu diesem Berechnungsergebnis in Ihrem Benutzerkonto unter dem Reiter „Meine Lesezeichen“.

QR-Code scannen

Erzeugen Sie einen QR-Code, um den Link zu dieser spezifischen Berechnung inklusive aller eingegebenen Parameter direkt auf Ihr Smartphone zu übertragen.

Wie berechnet man eine 360 grad Spindeltreppe?

Stufe 1. Wählen Sie die Maßeinheiten, DU — Millimeter, Zentimeter, Meter, Zoll, Fuß.
Stufe 2. Wählen Sie die Zeichnungsfarbe, CL — Schwarzweiß, Farbe.
Stufe 3. Wählen Sie die Drehrichtung einer Treppe — Linkstreppen, LF, Rechtstreppen, RG.
Stufe 4. Eingabe Sie der Treppenmaße, Treppenöffnung — Treppenhöhe, Y*, Treppendurchmesser, D**, Rotationswinkel, RA.
* Vertikale Abstand von Erdgeschoss zu Obergeschoss
* Treppenhöhe = Gesamthöhe (wenn Oberste Stufe unter Obergeschoss)
** Treppe Durchmesser = Treppenöffnung Durchmesser
Stufe 5. Eingabe der Stufen-Optionen — Anzahl, Q, Dicke, SW, Stufenradius um die Mittelsäule, SF*.
Stufe 5.1. Wählen Sie die Oberste Stufe unter Obergeschoss (Verzichten zu Austrittsstufe), SP.
Stufe 6. Eingabe der Mittelsäule-Optionen — Mittelsäule Durchmesser*, POD, Spindel Durchmesser, PRD.
* Mittelsäule Durchmesser = Spindel Durchmesser + Mittelsäule Unterkonstruktion (Hülsen) Dicke
Stufe 7. Eingabe der Geschossdecke-Optionen* — Dicke, ST.
* nur für die Visualisierung
Stufe 8. Bitte überprüfen Sie alle eingegebenen Werte, klicken Sie auf «Berechnen» und erhalten Sie eine Spindeltreppe planen kostenlos.

Wie berechnet man eine 360 grad Spindeltreppe?

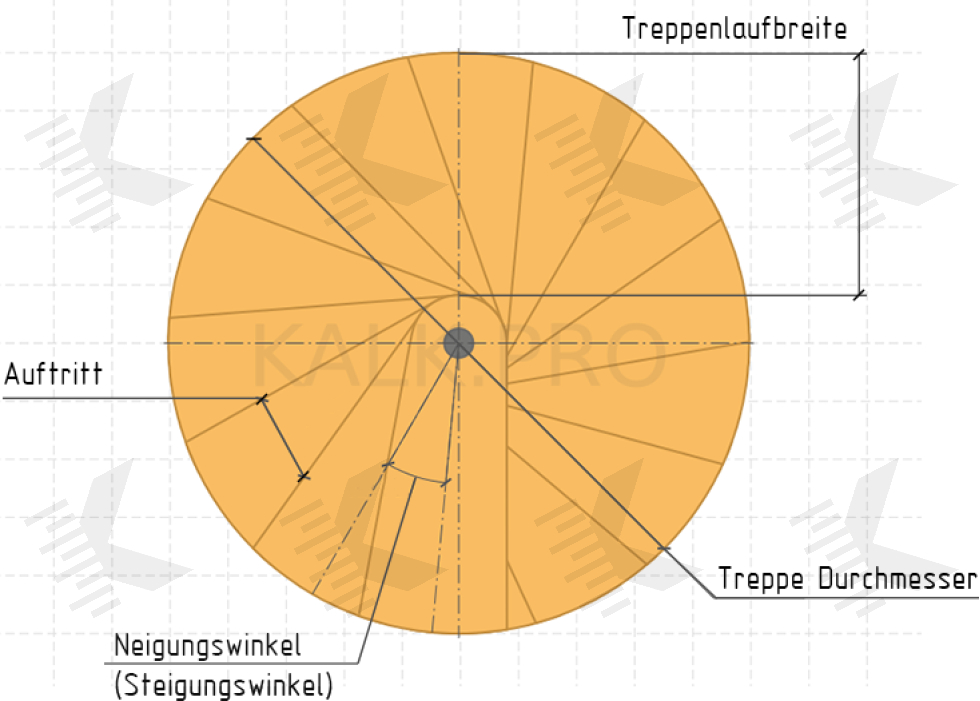

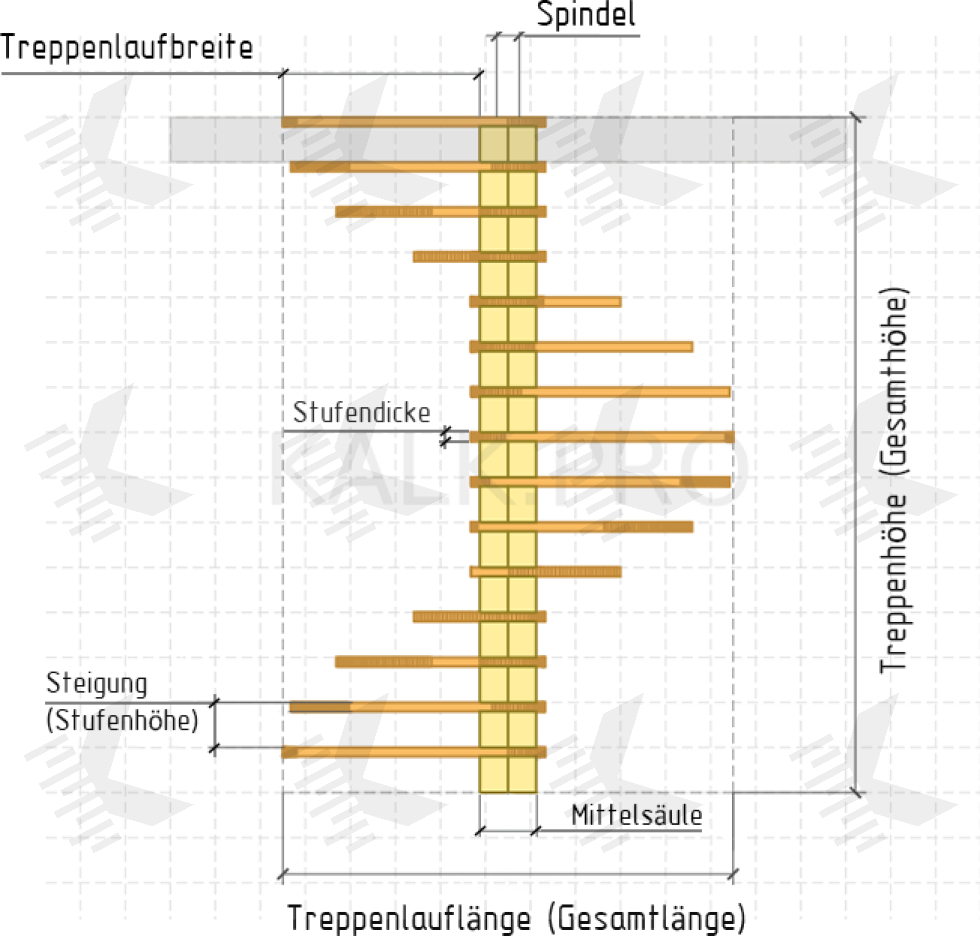

Spindeltreppe Planen — Technische Zeichnung
