Wie berechnet man eine Gerade Treppe?
- Stufe 1. Wählen Sie die Maßeinheiten, DU — Millimeter, Zentimeter, Meter, Zoll, Fuß.
- Stufe 2. Wählen Sie die Zeichnungsfarbe, CL — Schwarzweiß, Farbe.
- Stufe 3. Wählen Sie die Drehrichtung einer Treppe — Linkstreppen, LF, Rechtstreppen, RG.
- Stufe 4. Eingabe Sie der Treppenmaße, Treppenöffnung — Treppenhöhe, Y*, Treppenlauflänge, X**, Treppenlaufbreite, Z.
* Vertikale Abstand von Erdgeschoss zu Obergeschoss
* Treppenhöhe = Gesamthöhe (wenn Oberste Stufe unter Obergeschoss)
** Treppenlauflänge = Gesamtlänge - Stufe 5. Eingabe der Stufen-Optionen — Anzahl, QS, Dicke, SW, Vorderer Überstand, SF, Seitlicher Überstand (Links), SOL, Seitlicher Überstand (Rechts), SOR.
* Vorderer Überstand = Unterscheidung - Stufe 5.1. Wählen Sie die Oberste Stufe unter Obergeschoss (Verzichten zu Austrittsstufe), SP.
- Stufe 6. Wählen Sie die Setzstufen installieren oder nicht, H.
- Stufe 6.1. Eingabe der Setzstufen-Optionen — Dicke, HT.
- Stufe 6.2. Wählen Sie die Setzstufe installieren hinter Trittstufe oder nicht, AS*.
* wenn ausgewählt, wird die Stufenbreite um die Setzstufe Dicke reduziert - Stufe 7. Eingabe der Treppenwangen-Optionen — Dicke, HT, Breite, WI.
- Stufe 8. Eingabe der Geländer-Optionen — Geländerstäbe Breite, BA, Geländerhöhe, RH*, Handlaufdicke, RT, Handlaufbreite, RW.
* Geländerhöhe = Geländerstäbe Höhe + Handlaufdicke - Stufe 9. Eingabe der Geschossdecke-Optionen* — Dicke, ST, Geschossdecke Überstand, SX**.
* nur für die Visualisierung
** Größenänderung Treppendurchgangshöhe (nur für die Visualisierung) - Stufe 10. Eingabe der Wände-Optionen* — Dicke, WT.
* nur für die Visualisierung - Stufe 11. Bitte überprüfen Sie alle eingegebenen Werte, klicken Sie auf «Berechnen» und erhalten Sie eine Gerade Treppe planen kostenlos.

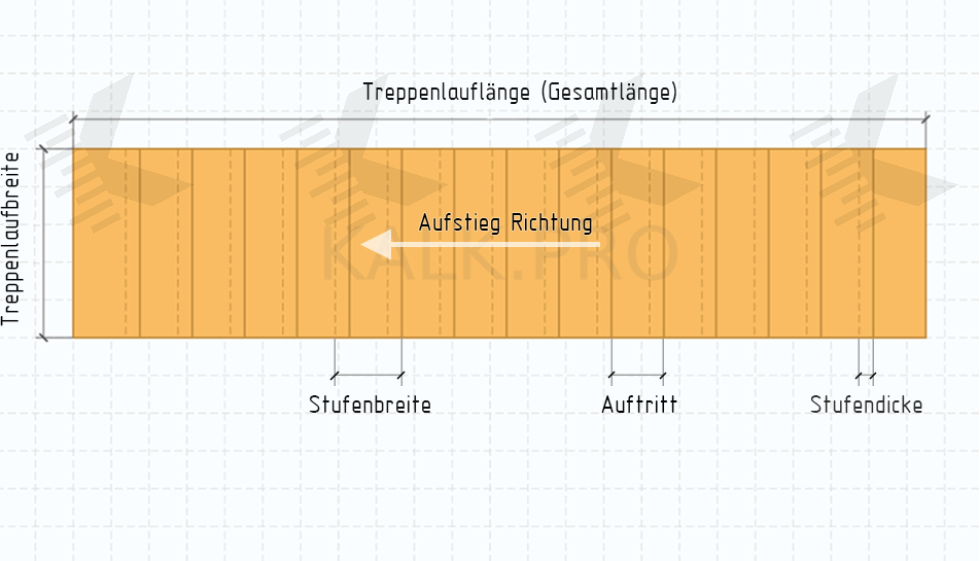

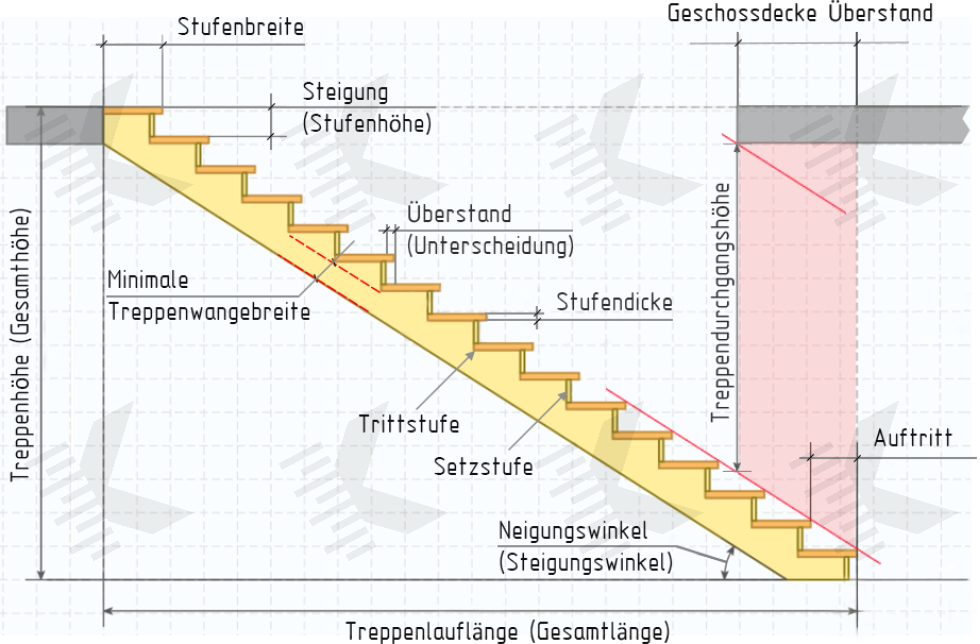

Geraden Treppe Planen — Technische Zeichnung
