Dreiläufige U-Treppen Rechner
BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Switch-Schnittstelle
Switch-Schnittstelle
Wählen Sie Projektion:

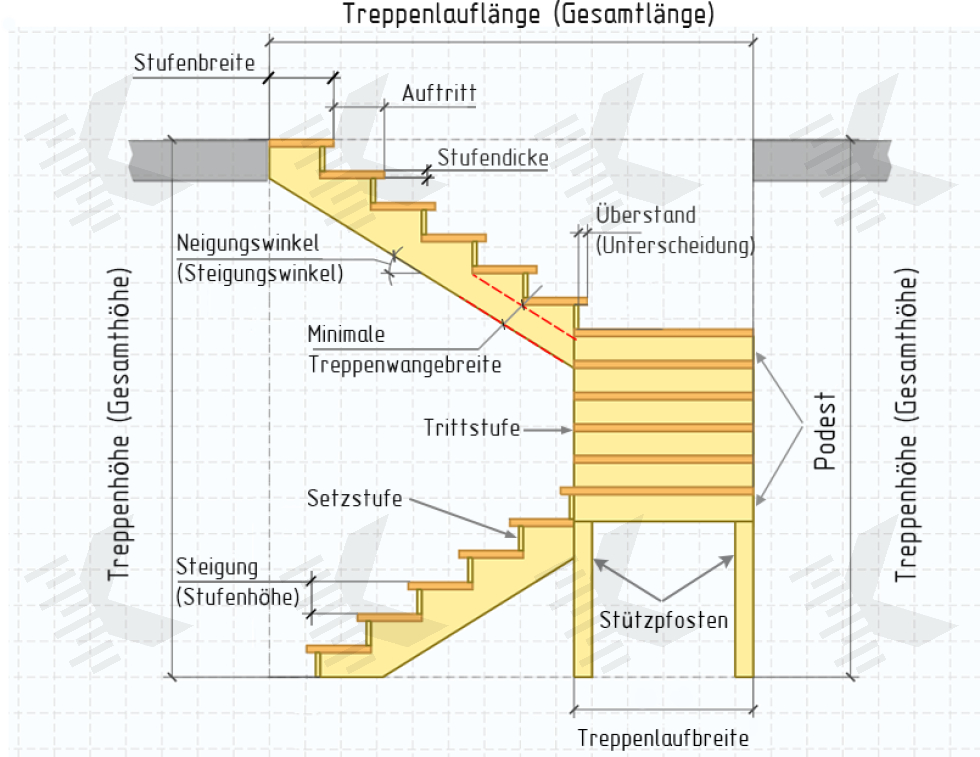

- Treppe Zeichnungen (Seitenansicht)

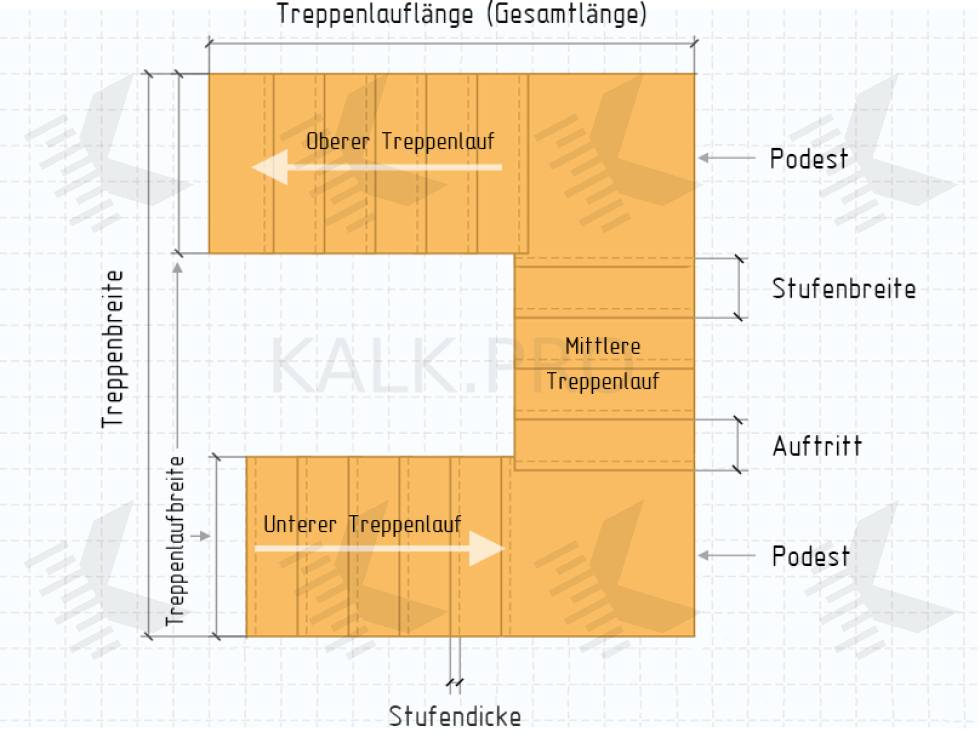

- Treppe Zeichnungen (Draufsicht)
- Podestträger
- Stützpfosten
- Unterer Wange
- Mittlere Wange
- Oberer Wange
- Treppenpodest
Switch-Schnittstelle
Berechnungsergebnisse
Treppenmaße, Treppenöffnung
- Neigungswinkel (Steigungswinkel): 27.43 °
- Sicherheitsformel (R + G): 51.65 cm
- Blondel Schrittmaßformel (2R + G): 69.29 cm
- Steigung (Stufenhöhe): 17.65 cm
- Stufenbreite: 39.5 cm
- Auftritt: 34 cm
- Anzahl der Stuffen: 14 Stück
- Treppenlaufbreite: 100 cm
- Minimale Treppenwangebreite: 14.34 cm
Werkstoffe
Untere Wangen
- Breite: 30 cm
- Länge: 189.69 cm
- Dicke: 4 cm
- Anzahl: 2 Stück
- Volumen: 0.046 M3
Mittlere Wangen
- Breite: 30 cm
- Länge: 160.67 cm
- Dicke: 4 cm
- Anzahl: 2 Stück
- Volumen: 0.039 M3
Obere Wangen
- Breite: 30 cm
- Länge: 198.98 cm
- Dicke: 4 cm
- Anzahl: 2 Stück
- Volumen: 0.048 M3
Gerade Stufen
- Stufenbreite: 39.5 cm
- Länge: 100 cm
- Dicke: 4 cm
- Anzahl: 14 Stück
- Volumen: 0.221 M3
Setzstufen
- Breite: 13.65 cm
- Länge: 100 cm
- Dicke: 2.5 cm
- Anzahl: 16 Stück
- Volumen: 0.055 M3
Unterer Podest
- Breite: 100 cm
- Länge: 105.5 cm
- Dicke: 4 cm
- Anzahl: 1 Stück
- Volumen: 0.042 M3
Oberer Podest
- Breite: 100 cm
- Länge: 105.5 cm
- Dicke: 4 cm
- Anzahl: 1 Stück
- Volumen: 0.042 M3
Geländer (Balustrade)
- Handlaufbreite: 8 cm
- Handlaufdicke: 4 cm
- Geländerlänge: 572.07 cm
- Volumen: 0.018 M3
Geländerstäbe
- Breite: 5 cm
- Länge: 86.79 cm
- Anzahl: 15 Stück
- Volumen: 0.033 M3
Eckpfosten
- Breite: 8 cm
- Länge: 107.65 cm
- Anzahl: 2 Stück
- Volumen: 0.014 M3
Unterer Podest Stützpfosten
- Breite: 8 cm
- Länge: 101.88 cm
- Anzahl: 4 Stück
- Volumen: 0.026 M3
Oberer Podest Stützpfosten
- Breite: 8 cm
- Länge: 190.12 cm
- Anzahl: 4 Stück
- Volumen: 0.049 M3
Unterer Podestträger
- Breite: 15 cm
- Länge: 97 cm
- Dicke: 5 cm
- Anzahl: 5 Stück
- Volumen: 0.036 M3
Oberer Podestträger
- Breite: 15 cm
- Länge: 97 cm
- Dicke: 5 cm
- Anzahl: 5 Stück
- Volumen: 0.036 M3
Anfangsdaten
Darstellung
- Einheiten: cm
- Farbe Zeichnung: farbig
Treppenmaße, Treppenöffnung
- Treppenhöhe (Geschosshöhe): 300 cm
- Treppenlauflänge: 270 cm
- Treppenlaufbreite: 100 cm
Berechnen Treppenlauflänge Entlang
- Oberer Treppenlauf: selected
Stufen
- Anzahl (Oberer Lauf): 5 Stück
- Anzahl (Mittlere Lauf): 4 cm
- Anzahl (Unterer Lauf): 5 Stück
- Dicke: 4 cm
- Vorderer Überstand (Unterscheidung): 3 cm
- Seitlicher Überstand (Links): 3 cm
- Seitlicher Überstand (Rechts): 3 cm
Treppenwangen
- Dicke: 4 cm
- Breite: 30 cm
Sturzriegeln
- Dicke: 5 cm
- Breite: 15 cm
Setzstufen
- Dicke: 2.5 cm
- Mit Steigung Enden: 0 cm
Stützpfosten
- Breite: 8 cm
Geschossdecke
- Dicke: 20 cm
Geländer (Balustrade)
- Geländerhöhe: 90 cm
- Geländerstäbe Breite: 5 cm
- Handlaufdicke: 4 cm
- Handlaufbreite: 8 cm
Wände
- Dicke: 20 cm
