Eingestemmte Treppe, gerade – Taschenrechner mit den Zeichnungen und 3D-Ansicht

BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Rechner wird nach Modifizierung der entsprechenden Parameter.
Klicken Sie auf die Schaltfläche "Berechnung", um das Fenster "Optionen" zu öffnen.
Switch-Schnittstelle
Darstellung
DU
CL
Drehrichtung
LF
RG
Treppenmaße, Treppenöffnung
Y
X
Z
Stufen
QS
18
SW
SF
SP
Treppenwangen
T
HE
FWR
BWR
Setzstufen
H
HT
Geschossdecke
SX
ST
Geländer (Balustrade)
RH
BA
RT
RW
Wände
WT
Switch-Schnittstelle
Wählen Sie Projektion:
Switch-Schnittstelle
Entfernung: 0
Berechnungsergebnisse
Treppenmaße, Treppenöffnung
  • Neigungswinkel (Steigungswinkel): 32.69 °
  • Sicherheitsformel (R + G): 45.15 Zentimeter
  • Blondel Schrittmaßformel (2R + G): 62.79 Zentimeter
  • Steigung (Stufenhöhe): 17.65 Zentimeter
  • Stufenbreite: 33.3 Zentimeter
  • Auftritt: 27.5 Zentimeter
  • Anzahl der Stuffen: 16 Stück
  • Treppenlaufbreite: 100 Zentimeter
  • Minimale Treppenwangebreite: 30.38 Zentimeter
Werkstoffe
Treppenwangen
  • Breite: 31.35 Zentimeter
  • Länge: 540.75 Zentimeter
  • Dicke: 6 Zentimeter
  • Anzahl: 2 Stück
  • Volumen: 0.203 M3
Stufen
  • Stufenbreite: 33.3 Zentimeter
  • Länge: 88 Zentimeter
  • Dicke: 4 Zentimeter
  • Anzahl: 16 Stück
  • Volumen: 0.188 M3
Setzstufen
  • Breite: 13.65 Zentimeter
  • Länge: 88 Zentimeter
  • Dicke: 1.8 Zentimeter
  • Anzahl: 16 Stück
  • Volumen: 0.035 M3
Geländer (Balustrade)
  • Handlaufbreite: 8 Zentimeter
  • Handlaufdicke: 4 Zentimeter
  • Geländerlänge: 538.67 Zentimeter
  • Volumen: 0.017 M3
Geländerstäbe
  • Breite: 5 Zentimeter
  • Länge: 86.85 Zentimeter
  • Anzahl: 17 Stück
  • Volumen: 0.037 M3
Anfangsdaten
Drehrichtung
  • Linkstreppen:  selected
Treppenmaße, Treppenöffnung
  • Treppenhöhe (Geschosshöhe): 300 Zentimeter
  • Treppenlauflänge: 450 Zentimeter
  • Treppenlaufbreite: 100 Zentimeter
Stufen
  • Anzahl: 16 Stück
  • Dicke: 4 Zentimeter
  • Vorderer Überstand (Unterscheidung): 4 Zentimeter
Treppenwangen
  • Dicke: 6 Zentimeter
Setzstufen
  • Dicke: 1.8 Zentimeter
Geschossdecke
  • Geschossdecke Überstand: 100 Zentimeter
  • Dicke: 20 Zentimeter
Geländer (Balustrade)
  • Geländerhöhe: 90 Zentimeter
  • Geländerstäbe Breite: 5 Zentimeter
  • Handlaufdicke: 4 Zentimeter
  • Handlaufbreite: 8 Zentimeter
Wände
  • Dicke: 20 Zentimeter
Wählen Sie die Speichermethode
Bookmarks setzen
Den Link zum Berechnungsergebnis im Bereich „Meine Lesezeichen“ in persönlichem Konto speichern.
Teilen in sozialen Netzwerken
Einen Link zur Berechnung in Facebook, Twitter, Google+ usw. teilen

Rechner geraden Treppe auf der bogensehne

Gerader Treppe auf der bogensehne – Projekt одномаршевой Konstruktion mit tragenden Elementen in Form von intakter/laminierten Holz Balken ohne betrunken und несквозным Befestigung der Stufen. Ist die einfachste Struktur in Bezug auf die Herstellung und Montage, da es nicht erforderlich die Erstellung des Pfads und der ständigen Kontrolle über die Einhaltung der minimalen Breite Wange, fest, und erfordert eine größere Anzahl von Möglichkeiten, um die Montage der Stufen (einschneiden in die bogensehne, das Vertrauen auf die bruski...). Der Hauptnachteil ist die voluminöse Struktur und die Notwendigkeit der Schaffung einer breiteren öffnung, verglichen mit косоуром.

Online-Rechner die Berechnung einer geraden Holztreppe auf dem Stringer Parameter können Sie bestimmen aller Bauteile der Gebäude, die Berechnung der Menge an benötigten Materialien für Ihre Herstellung, detaillierte detaillierte Zeichnungen unter Beachtung der grösse und visualisieren Treppe in Form eines 3D-Modells für die spätere Auswertung. Auch das Werkzeug automatisch Empfehlungen für die Erstellung der ergonomischen Konstruktion. Alle Berechnungen erfolgen auf der Grundlage der mathematischen Formeln, ohne das auftreten von zufälligen Fehlern.



Die Reihenfolge der Berechnung

  • Schritt 1. Auswahl die am besten geeignete Maßeinheiten mm, cm, m, Zoll, Fuß.
  • Schritt 2. Auswahl der Methode der rendering-Zeichnungen – Monochrom, Farb.
  • Schritt 3. Ermitteln der Treppen – правозаходная (mit einer Drehung nach Links), левозаходная (mit einer Drehung nach rechts).
  • Schritt 4. Die Bestimmung der Parameter der Treppe – die Länge, die Breite des Marsches, Höhe der öffnung (wenn die Obere Ebene auf Ebene 2. Stock, Höhe der öffnung = Höhe der Treppe).
  • Schritt 5. Die Auswahl der Stufen und den dazugehörigen Werten – Anzahl der Stufen, Dicke Stufen, Sims Kanten der Stufen, installieren die oberste Stufe unterhalb der Ebene der 2. Etage oder auf der Ebene (Optional).
  • Schritt 6. Die Bestimmung der Parameter der bogensehne – Dicke Balken, Gangreserve Breite der bogensehne vorne und hinten, Δ Ferse (enthält Stärke und podstupenka Vorsprung Rand der Stufe). Mehr Details in den Zeichnungen.
  • Schritt 7. Setzstufe (optionaler Punkt) – die Möglichkeit der Berücksichtigung der Steigungen der Treppe auf der Grundlage der Dicke der Platte.
  • Schritt 8. Eigenschaften von Zaun – Höhe Handlauf, Querschnitt Baluster, Stärke Haltegriff, Breite Haltegriff.
  • Schritt 9. Decke und Wände – Sie müssen füllen Sie für eine korrekte Visualisierung (auf Parameter der Treppe nicht beeinträchtigt).
  • Schritt 10. Eine Bestätigung der eingegebenen Parameter und der Beginn der Berechnung einer geraden Treppe auf dem Stringer nach einem Klick auf «Berechnen».



Die Besonderheiten der Konstruktion / Bezeichnungen auf den Zeichnungen

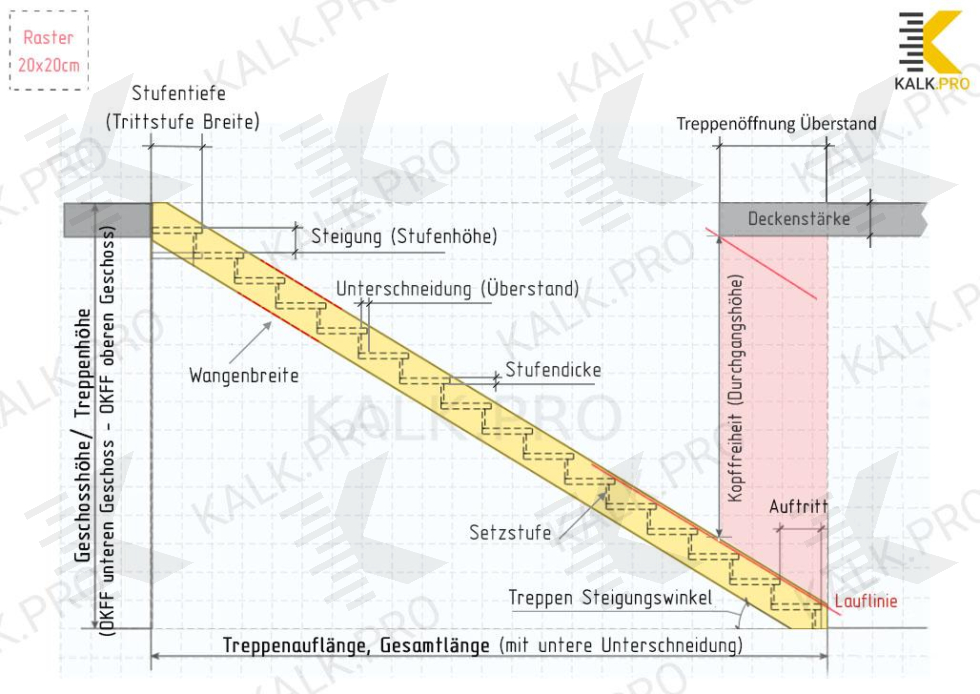

Zeichnung einer gestemmten Treppe

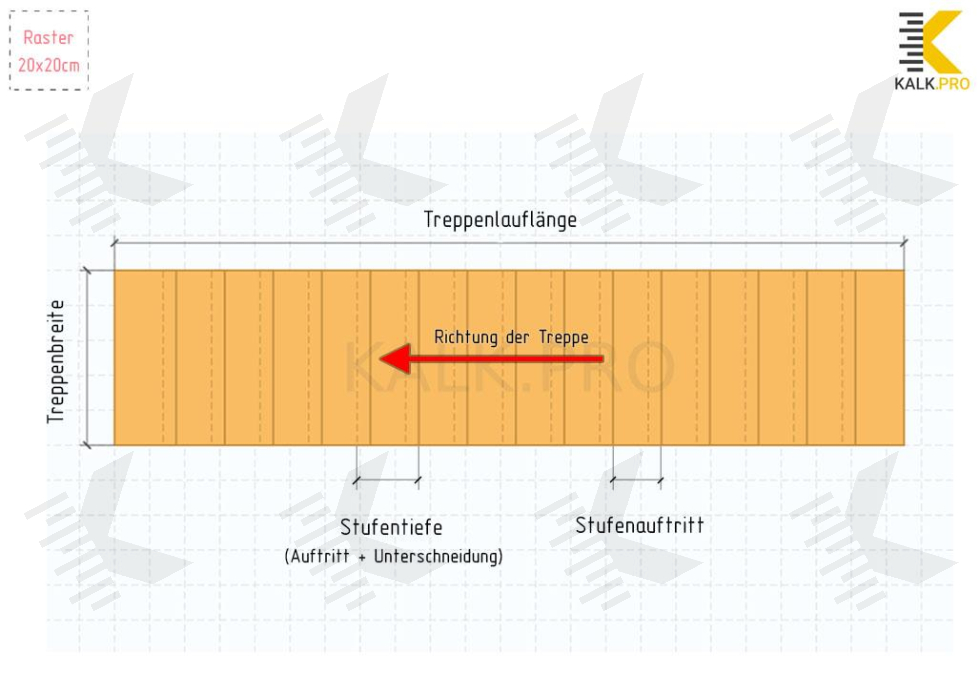

Zeichnung einer geraden Treppe (Draufsicht)

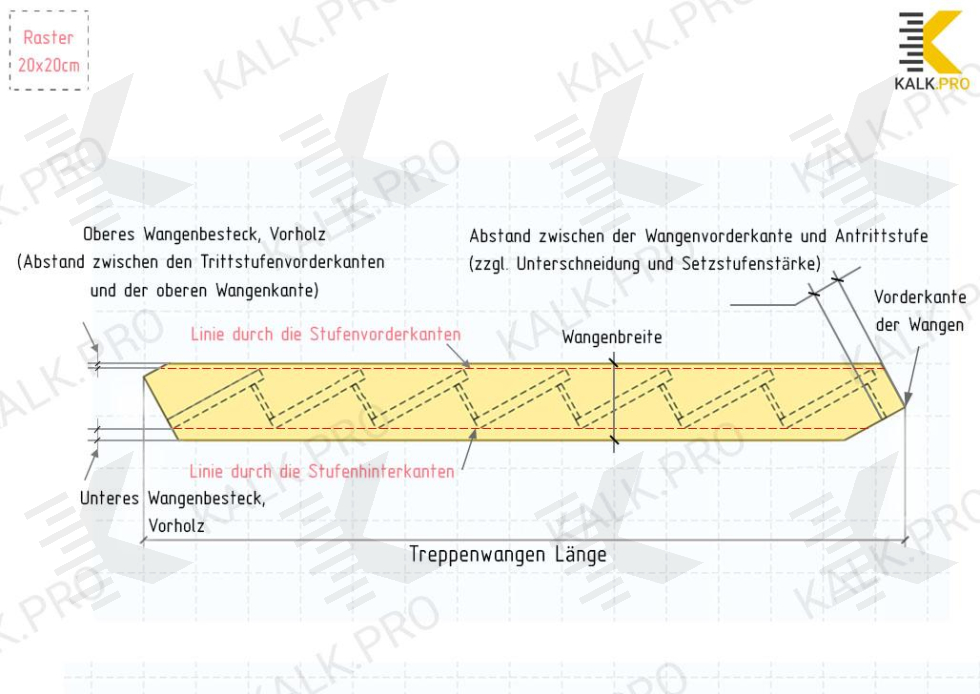

Zeichnung der eingestemmte Treppenwangen

Richtung der Fasern innerhalb der Wangen

Richtung der Fasern innerhalb der Wange

Richtung der Fasern innerhalb der Stufe

Faserrichtung innerhalb der Stufe

Empfehlungen

Um die bequemste Treppenstruktur zu schaffen, wird empfohlen, die Stufenabmessungen auf der Grundlage der universellen Formel einer "bequeme Treppe" des französischen Ingenieurs François Blondel auszuwählen. Wenn die Schrittweite abnimmt, muss die Höhe erhöht werden und umgekehrt. Wenn die Schrittweite zunimmt, muss die Höhe verringert werden, wobei die Schrittlänge im Bereich von 630 bis 650 mm gehalten werden muss.

Blondel Formel: 2 × h + s = 60/65 cm

  • h – die Höhe der Stufe;
  • s – Stufenbreite;
  • 60/65 cm – mittlere Schrittlänge des Menschen.

Um jedoch одномаршевая Treppe auf die Sehne war nicht nur praktisch und bequem, sondern auch sicher und langlebig genug, in der Lage zu widerstehen, die notwendigen betrieblichen Belastung –erforderlich, die Bestimmungen der Bauvorschriften und nationalen Normen, sowie weiterer technischer Dokumente. Der Rechner berücksichtigt diese Besonderheiten, aber dennoch verhindert, dass Sie kritisch ungültige Werte. Vor Beginn der Berechnungen, empfehlen wir die folgenden Quellen:
