Halbgewendelte U-Treppen Rechner
BerechnungsfehlerBitte überprüfen Sie die Richtigkeit der eingegebenen Daten
Switch-Schnittstelle
Switch-Schnittstelle
Wählen Sie Projektion:

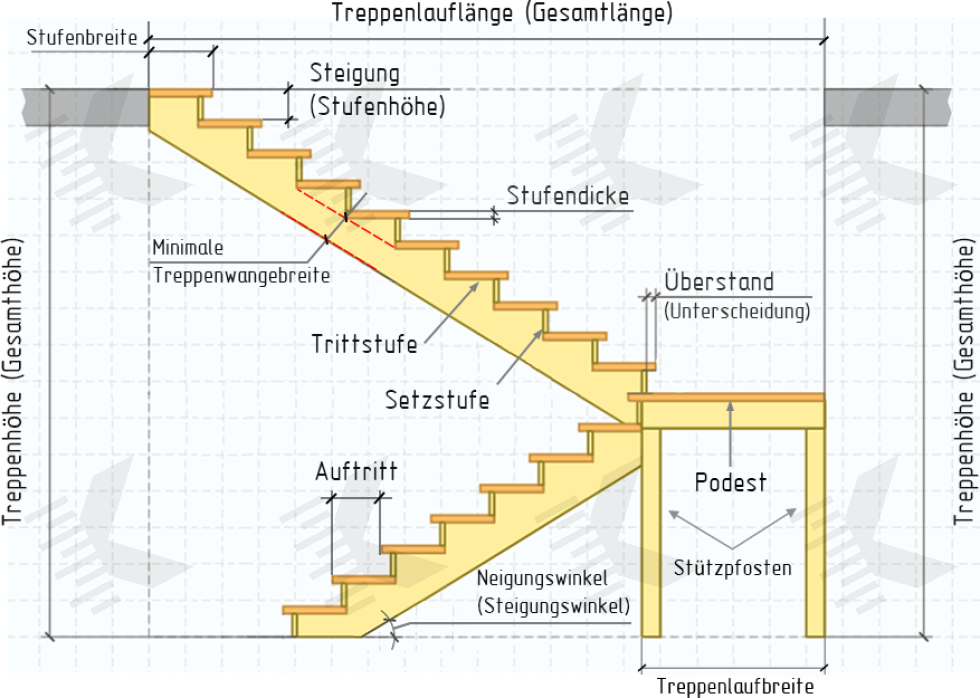

- Treppe Zeichnungen (Seitenansicht)

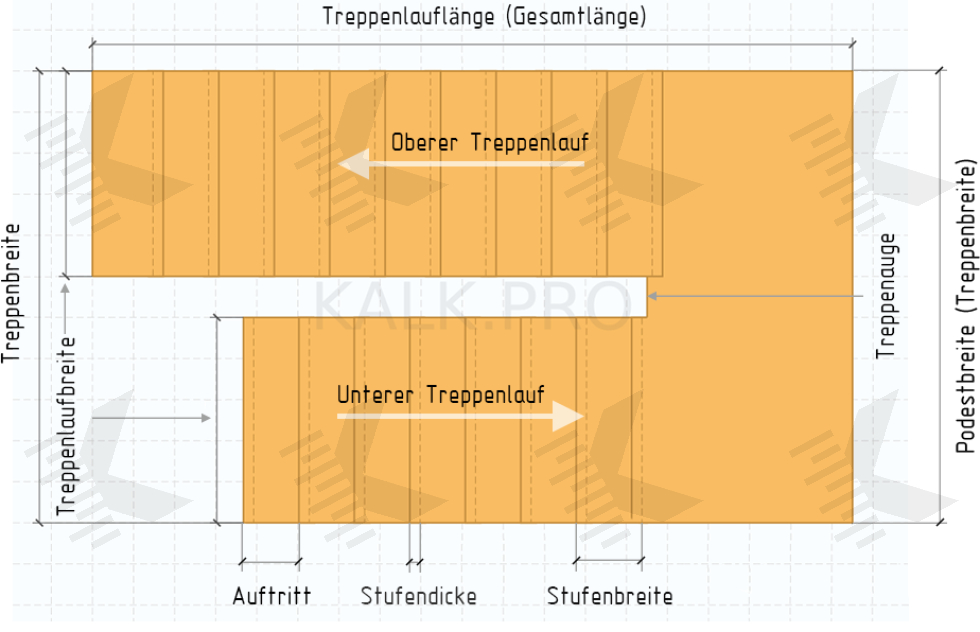

- Treppe Zeichnungen (Draufsicht)
- Podestträger
- Stützpfosten
- Unterer Wange
- Oberer Wange
- Treppenpodest
Switch-Schnittstelle
Berechnungsergebnisse
Treppenmaße, Treppenöffnung
- Neigungswinkel (Steigungswinkel): 29.05 °
- Sicherheitsformel (R + G): 46.67 cm
- Blondel Schrittmaßformel (2R + G): 63.33 cm
- Steigung (Stufenhöhe): 16.67 cm
- Stufenbreite: 35.5 cm
- Auftritt: 30 cm
- Anzahl der Stuffen: 16 Stück
- Treppenlaufbreite: 100 cm
- Minimale Treppenwangebreite: 15.43 cm
Werkstoffe
Untere Wangen
- Breite: 30 cm
- Länge: 238.29 cm
- Dicke: 4 cm
- Anzahl: 2 Stück
- Volumen: 0.057 M3
Obere Wangen
- Breite: 30 cm
- Länge: 317.44 cm
- Dicke: 4 cm
- Anzahl: 2 Stück
- Volumen: 0.076 M3
Gerade Stufen
- Stufenbreite: 35.5 cm
- Länge: 100 cm
- Dicke: 4 cm
- Anzahl: 16 Stück
- Volumen: 0.227 M3
Setzstufen
- Breite: 12.67 cm
- Länge: 100 cm
- Dicke: 2.5 cm
- Anzahl: 16 Stück
- Volumen: 0.051 M3
Treppenpodest
- Breite: 105.5 cm
- Länge: 200 cm
- Dicke: 4 cm
- Anzahl: 1 Stück
- Volumen: 0.084 M3
Geländer (Balustrade)
- Handlaufbreite: 8 cm
- Handlaufdicke: 4 cm
- Geländerlänge: 574.55 cm
- Volumen: 0.018 M3
Geländerstäbe
- Breite: 5 cm
- Länge: 86.81 cm
- Anzahl: 17 Stück
- Volumen: 0.037 M3
Eckpfosten
- Breite: 8 cm
- Länge: 106.67 cm
- Anzahl: 2 Stück
- Volumen: 0.014 M3
Stützpfosten
- Breite: 8 cm
- Länge: 129.33 cm
- Anzahl: 8 Stück
- Volumen: 0.066 M3
Podestträger
- Breite: 15 cm
- Gesamtlänge: 970 cm
- Dicke: 5 cm
- Anzahl: 7 Stück
- Volumen: 0.073 M3
Anfangsdaten
Darstellung
- Einheiten: cm
- Farbe Zeichnung: farbig
Treppenmaße, Treppenöffnung
- Treppenhöhe (Geschosshöhe): 300 cm
- Treppenlauflänge: 370 cm
- Treppenlaufbreite: 100 cm
Treppenpodest
- Podesttiefe: 100 cm
- Treppenauge: 0 cm
Berechnen Treppenlauflänge Entlang
- Oberer Treppenlauf: selected
Stufen
- Anzahl (Oberer Lauf): 9 Stück
- Anzahl (Unterer Lauf): 7 Stück
- Dicke: 4 cm
- Vorderer Überstand (Unterscheidung): 3 cm
- Seitlicher Überstand (Links): 3 cm
- Seitlicher Überstand (Rechts): 3 cm
Treppenwangen
- Dicke: 4 cm
- Breite: 30 cm
Sturzriegeln
- Dicke: 5 cm
- Breite: 15 cm
Setzstufen
- Dicke: 2.5 cm
- Mit Steigung Enden: 0 cm
Stützpfosten
- Breite: 8 cm
Geschossdecke
- Dicke: 20 cm
Geländer (Balustrade)
- Geländerhöhe: 90 cm
- Geländerstäbe Breite: 5 cm
- Handlaufdicke: 4 cm
- Handlaufbreite: 8 cm
Wände
- Dicke: 20 cm
