Schritt 1. Auswahl der Anzahl der Wendelstufen – 2 Stufen, 3 Stufen, 4 Stufen, N-Stufen (Standardwert N-Stufen).
Schritt 2. Die Auswahl eines geeigneten Maßeinheiten mm, cm, m, Zoll, Fuß.
Schritt 3. Geben Sie die Methode zum Zeichnen von Zeichnungen an - Monochrom, Farbe.
Schritt 4. Wählen Sie die Art der Treppe - links gewendelt (mit einer Drehung nach Links), rechts gewendelt (mit einer Drehung nach rechts).
Schritt 5. Definieren Sie die horizontalen Abmessungen der Treppenöffnung entlang des oberen und unteren Treppenlauf, und auch der Abstand zwischen unterem und oberem Treppenläufen.
Schritt 6. Der Modus der Treppe zu schaffen, abhängig von der Methode zur Berechnung der Treppenauftritte. Sie können Bemaßungen in der Zeichnung überprüfen (Draufsicht).
Schritt 7. Eingabe der Parameter der Treppe - Treppenbreite, Treppenhöhe - von der Oberkante fertiger Fußboden (OKFF) bis zur Oberkante fertiger Fußboden der Deckenöffnung. Wenn sich die obere Stufe auf Höhe des zweiten Stockwerks befindet, Höhe der Öffnung = Höhe der Treppe).
Schritt 8. Stellen Sie die Stufenparameter ein: Mindestbreite der gewendelte Stufen in der Ecke des drehbaren Teils der Treppe - "Maß MW" und "Maß MF" - min. Treppenauftritt der gewendelte Stufen (siehe detaillierte Bilder unten); bevorzugte Stufenhöhe oder Höhe der Steigungen (der nächstgelegene Wert wird ausgewählt), Stufendicke, Unterscheidung (Überstand der Stufenkante), oberste Stufe unterhalb der oberen Stockwerk oder auf der Ebene (optional).

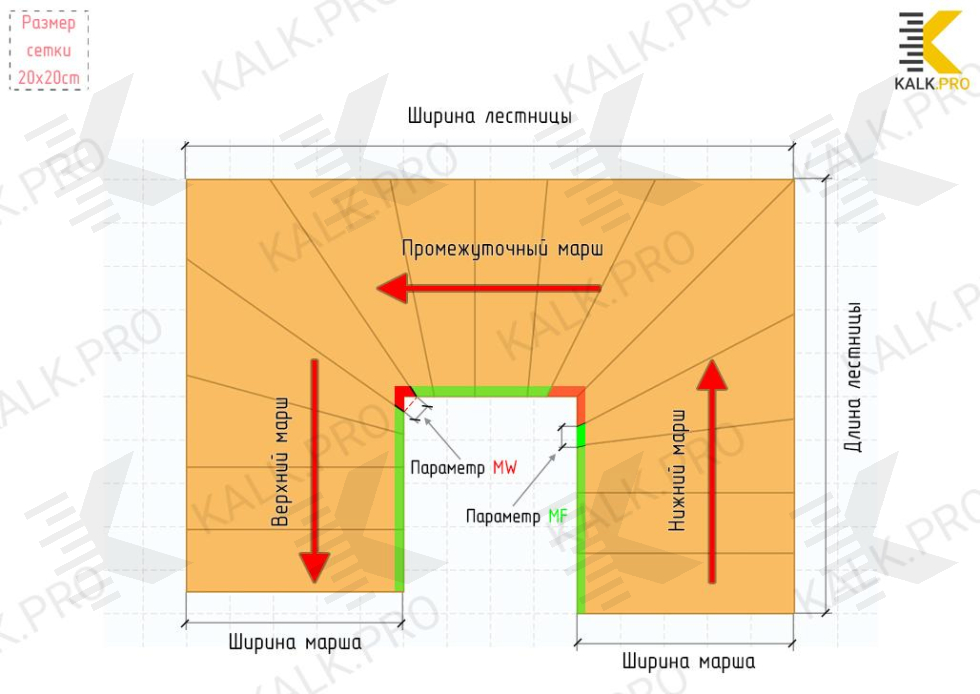

MW – der minimal mögliche Abstand zwischen den Extrempunkten der Vorsprünge der Eckstufen (oder Stufen) in einer geraden Linie, MF ist die Mindesttiefe der Auflagefläche anderer Stufen. In der technischen Zeichnung (Draufsicht) sind Eckstufen rot markiert, alle anderen Stufen — grün – und auch die Parameter MW und MF sind speziell für diese Treppenkonstruktion angegeben.

Schritt 9. Festlegen der Setzstufe - Sie können Setzstufe in Ihrem Projekt installieren (optional) und die Dicke der Setzstufe definieren.

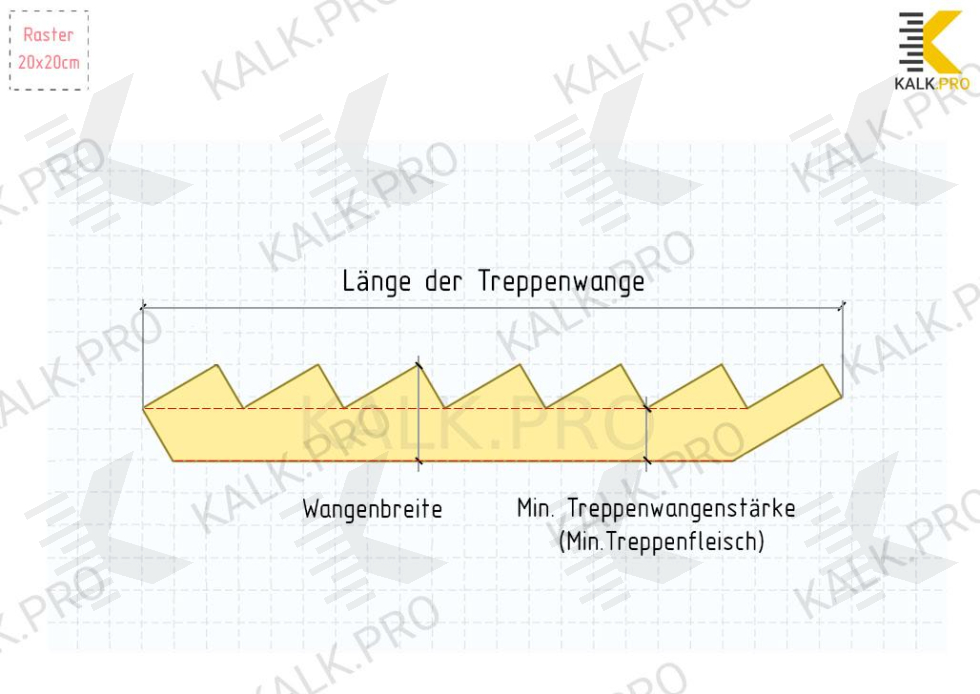

Schritt 10. Geben Sie die Parameter der Treppenwangen ein - die Dicke und die minimale Breite der Wangen (Treppenwangenstärke oder Treppenfleisch) sowie deren Anzahl pro Treppenlauf (standardmäßig 3).
Schritt 11. Fertige Decke und Wände - werden nur zur 3D-Visualisierung verwendet und haben keinen Einfluss auf die Endergebnisse.
Schritt 12. Bestätigen Sie die eingegebenen Werte und beginnen Sie mit der Berechnung der L-förmigen Treppe mit N-Stufen über die Schaltfläche «Berechnen».

Die Besonderheiten der Konstruktion / Bezeichnungen auf den Zeichnungen

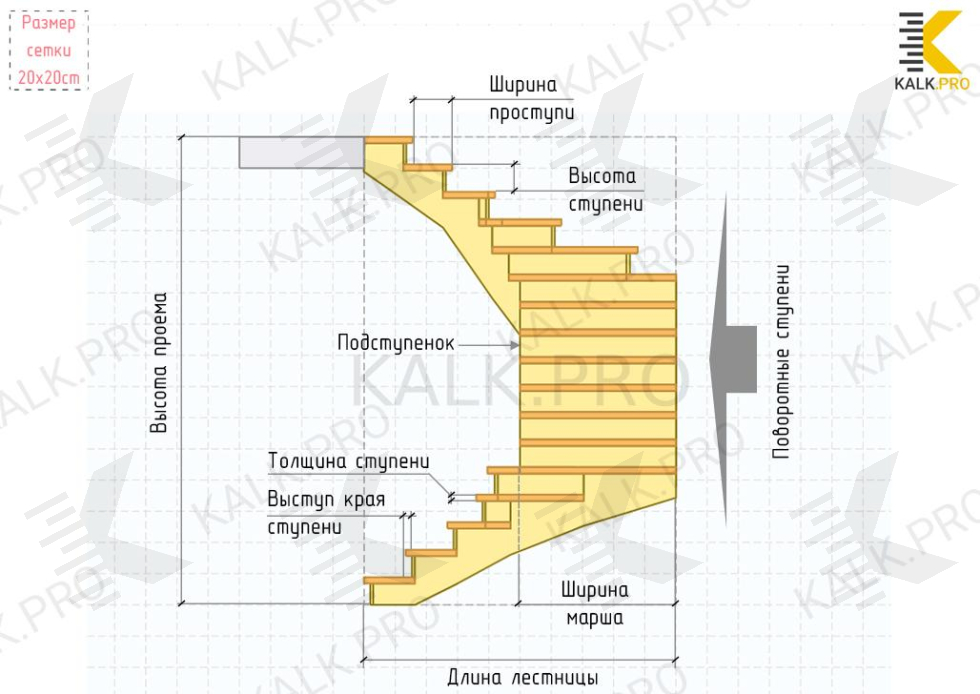

Zeichnung der Treppe mit 180-Grad-Schwenk mit einer beliebigen Anzahl zabezhnih der Stufen

Zeichnung забежной Treppe um 180 Grad mit einer beliebigen Anzahl der abgewinkelten Stufen

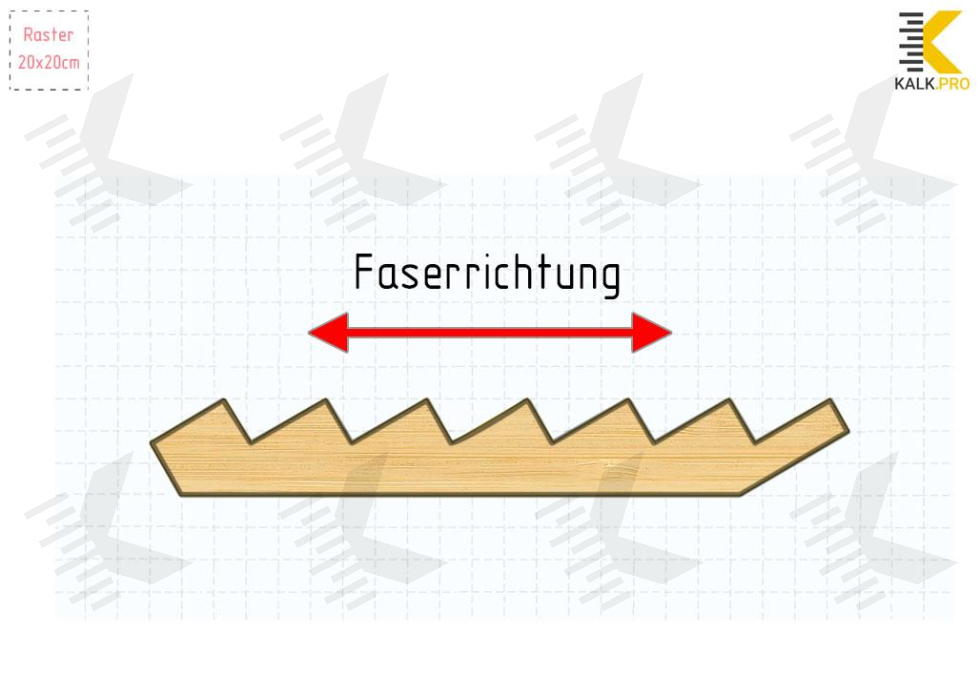

Die Richtung der Fasern innerhalb der Wange

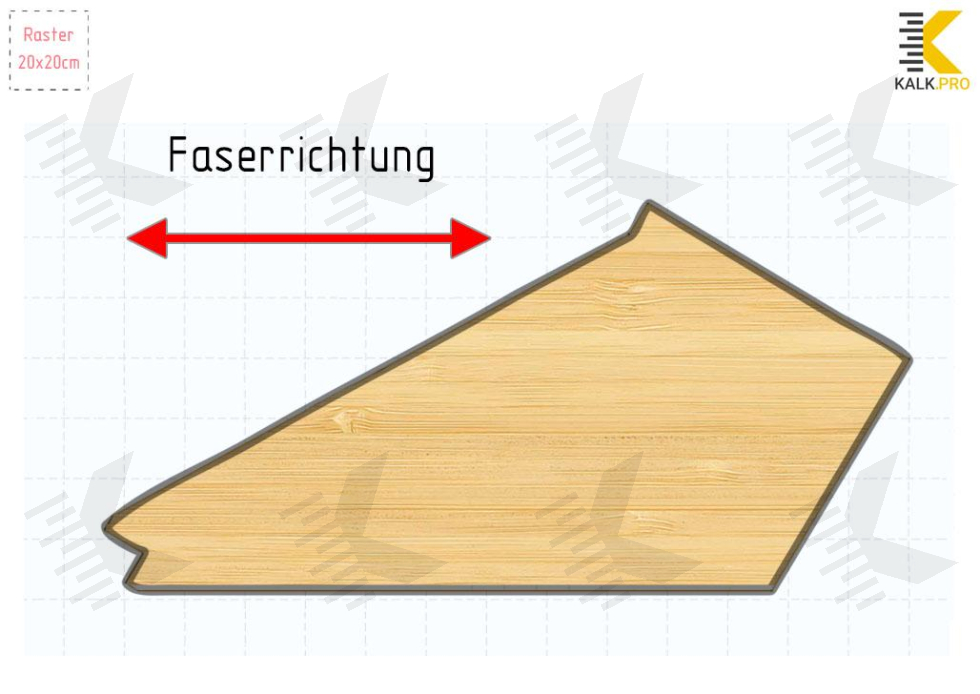

Die Richtung der Fasern innerhalb die gewendelte Stufen

Richtung der Fasern innerhalb der Stufe забежной

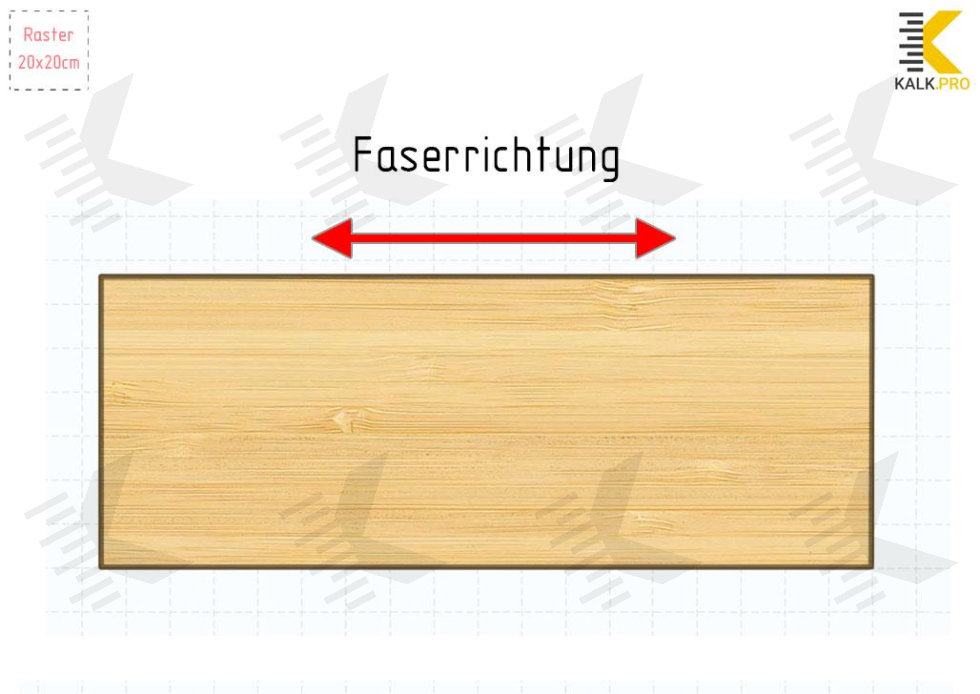

Die Richtung der Fasern innerhalb die Stufen

Empfehlungen

Um die bequemste Treppenstruktur zu schaffen, wird empfohlen, die Stufenabmessungen auf der Grundlage der universellen Formel einer "bequeme Treppe" des französischen Ingenieurs François Blondel auszuwählen. Wenn die Schrittweite abnimmt, muss die Höhe erhöht werden und umgekehrt. Wenn die Schrittweite zunimmt, muss die Höhe verringert werden, wobei die Schrittlänge im Bereich von 630 bis 650 mm gehalten werden muss.

Blondel Formel: 2 × h + s = 60/65 cm

h – die Höhe der Stufe;
s – Stufenbreite;
60/65 cm – mittlere Schrittlänge des Menschen.

Die Abmessung MF bestimmt insbesondere die Form der gewendelte Stufe Block und die Fläche der Auflagefläche der Stufe. Wenn Sie die Abmessung MF verringern, ist die Treppe gekrümmter und kompakter (tendenziell spiralförmig). Gleichzeitig nimmt jedoch die Festigkeit der Stufen ab, da die Kontaktfläche mit dem Wange verringert wird. Daher sollten bei der Angabe eines MF von weniger als 10 cm Maßnahmen zur Stärkung der Struktur getroffen werden: Die Anzahl der Wangen pro Treppenlauf sollte 3 oder mehr betragen, und die Wendeltreppe sollte aus hartem Holz bestehen.
