Viertelgewendelte L-Mittelholmtreppe Rechner

• Schritt 1. Wählen Sie die geeigneten Maßeinheiten – mm, cm, m, Zoll, Fuß.
• Schritt 2. Legt fest, wie Zeichnungen monochrom oder farbig gezeichnet werden.
• Schritt 3. Definition der Seite des Treppenanlaufs-rechts (mit einer Drehung nach links), links (mit einer Drehung nach rechts).
• Schritt 4. Legt die horizontalen Bemaßungen der Öffnung entlang des oberen und unteren Marsches fest.
• Schritt 5. Baumodus der Treppe abhängig von der Art der Berechnung der Schrittbreite – obere und untere Marsch genau nach den Abmessungen der Öffnung / obere nach den Abmessungen, untere automatisch / untere nach den Abmessungen, obere automatisch.
• Schritt 6. Eingabe von Treppenbreite, Höhe der Öffnung ^{(wenn die obere Stufe auf der Ebene der 2. Etage ist, ist die Höhe der Öffnung = die Höhe der Treppe)}.
• Schritt 7. Schrittparameter – die minimale Breite der Drehstufen (n), die sich in einem Drehwinkel befinden «MW-Parameter» und stützte sich auf Kosour an jedem anderen Ort «MF-Parameter", erforderliche Stufenhöhe ^{(der maximal nahe gelegene Wert wird ausgewählt)}, die Dicke der Stufe, die Kante der Stufe, die obere Stufe unter dem Niveau der 2. Etage oder auf der Ebene (optional).

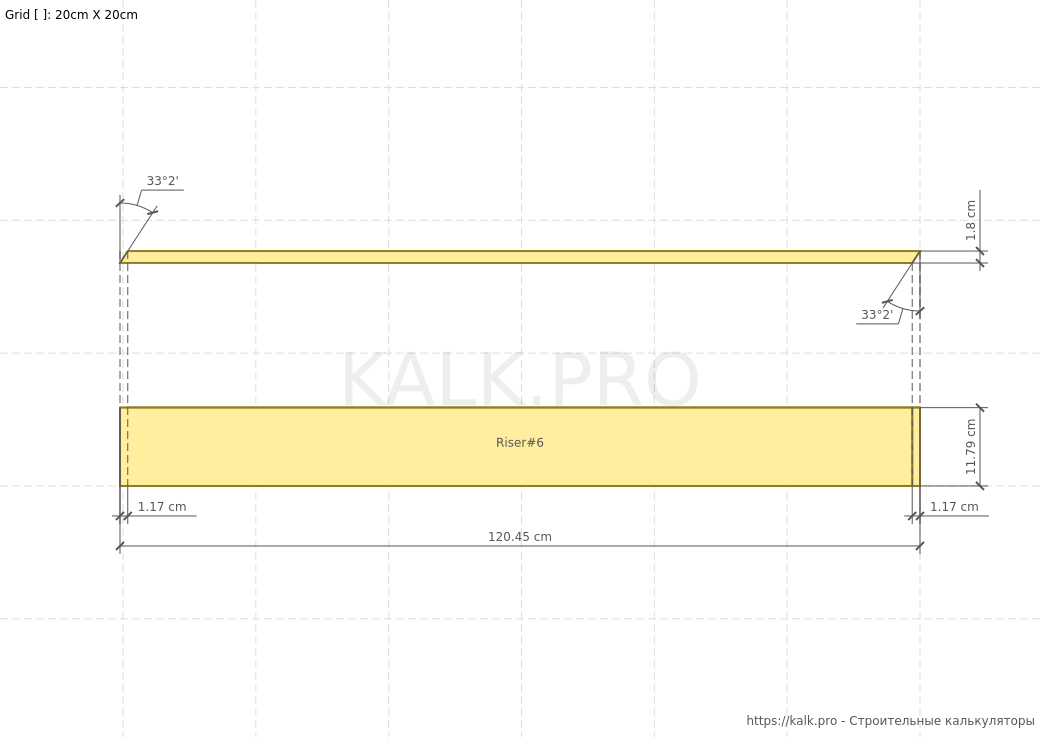

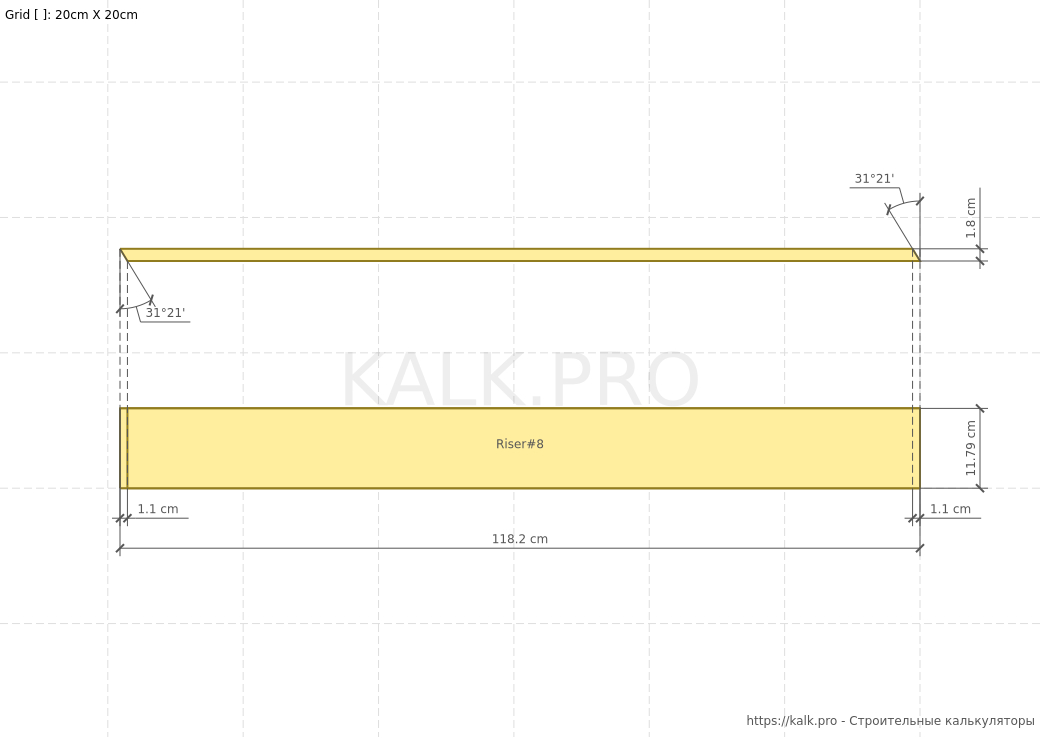

• Schritt 8. Anstiege-die Notwendigkeit der Anwendung in der Konstruktion der Anstiege (optional), die Dicke der Anstiege.
• Schritt 9. Schräg - Parameter – Dicke und minimale Schräg-Breite sowie die Anzahl der Schräg-Parameter pro Schräg (standard 3 stück).
• Schritt 10. Überlappungen und Wände-Blöcke werden nur für die 3D-Visualisierung verwendet und haben keinen Einfluss auf das Endergebnis.
• Schritt 11. Bestätigen Sie die eingegebenen Werte und starten Sie die Berechnung der Laufleiter auf der Monocosour mit einer 180° - Drehung mit der Taste «Berechnen».

Konstruktionsmerkmale / Symbole in Zeichnungen

Richtungen der Fasern innerhalb des Kosours

Richtung der Fasern innerhalb der Laufstufe

Richtung der Fasern innerhalb der Stufe

Empfehlungen

Um die komfortabelste Konstruktion für den Betrieb zu schaffen, wird empfohlen, die Parameter der Stufen auf der Grundlage der universellen Formel auszuwählen «komfortable Treppe"der französische Ingenieur François Blondel. Wenn Sie die Breite der Stufe erhöhen, müssen Sie ihre Höhe erhöhen, und umgekehrt – wenn Sie die Breite der Stufe erhöhen, müssen Sie ihre Höhe reduzieren, während Sie die Länge des Schrittes innerhalb von 600-650 mm halten. «Treppenberechnung Online».

• h - Höhe der Stufe;
• s-Breite des Schrittes;
• 60/65 cm ist die durchschnittliche Schrittlänge einer Person.

Beachten Sie den Parameter MF, die die Form des Drehknotens der Treppe und die Fläche der Auflagefläche der Stufe insbesondere bestimmt. Wenn der Parameter verringert wird, wird die Leiter mehr gekrümmt und kompakt (streben nach der Form der Spirale), aber gleichzeitig wird die Tragfähigkeit der Stufe abnehmen, da die Kontaktzone mit kosourom verringert wird. Daher bei der Angabe MF weniger als 10 cm, sollten die Maßnahmen zur Stärkung der Struktur zu halten: die Anzahl der Kosourov pro Marsch sollte 3 oder mehr sein, und das Brett der Stufe sollte aus festen Holzsorten hergestellt werden.

Wenn Sie an den optimalen Parametern der übrigen Elemente der Treppe interessiert sind-besuchen Sie die Seite des Abschnitts «Treppenberechnung Online».

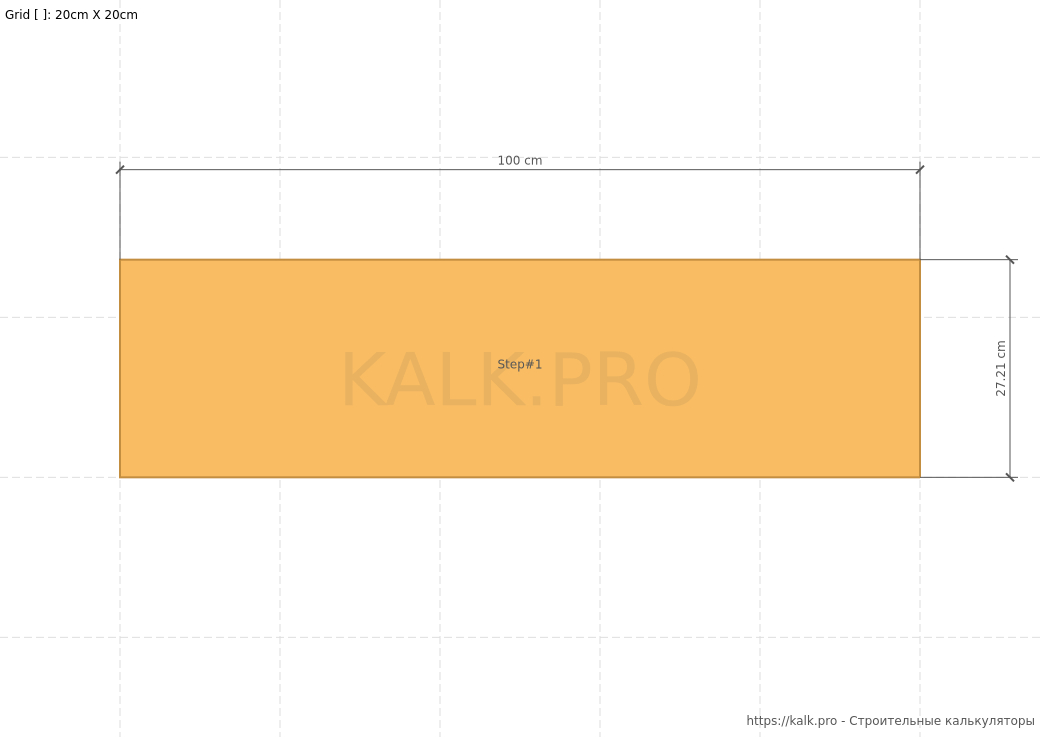

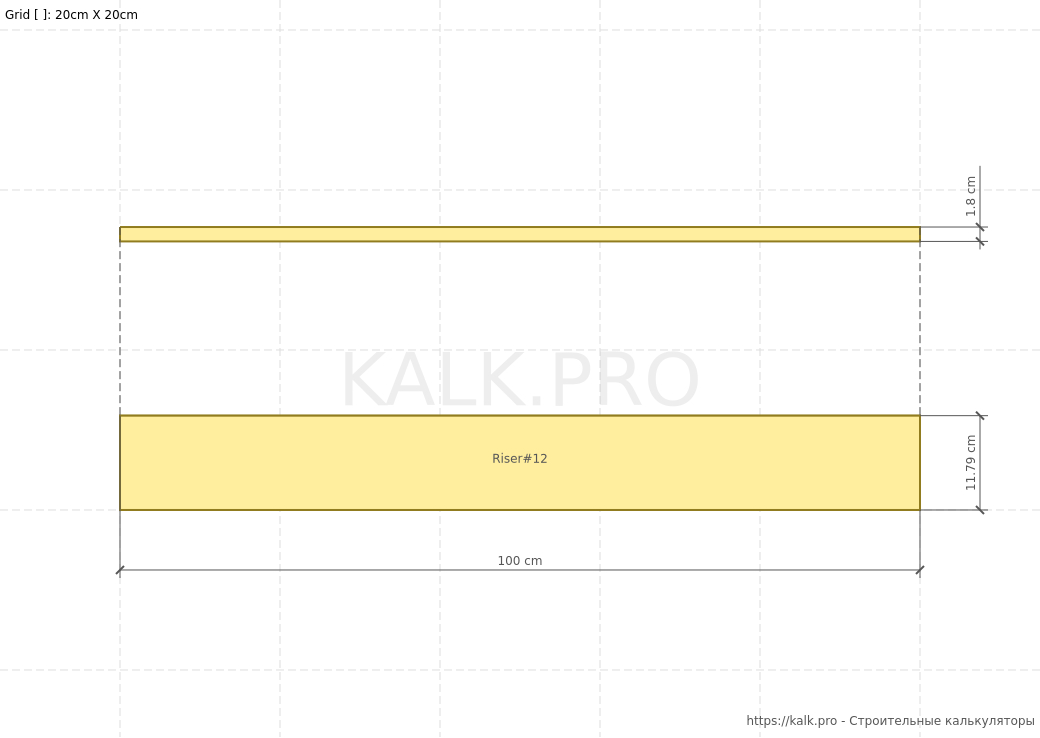

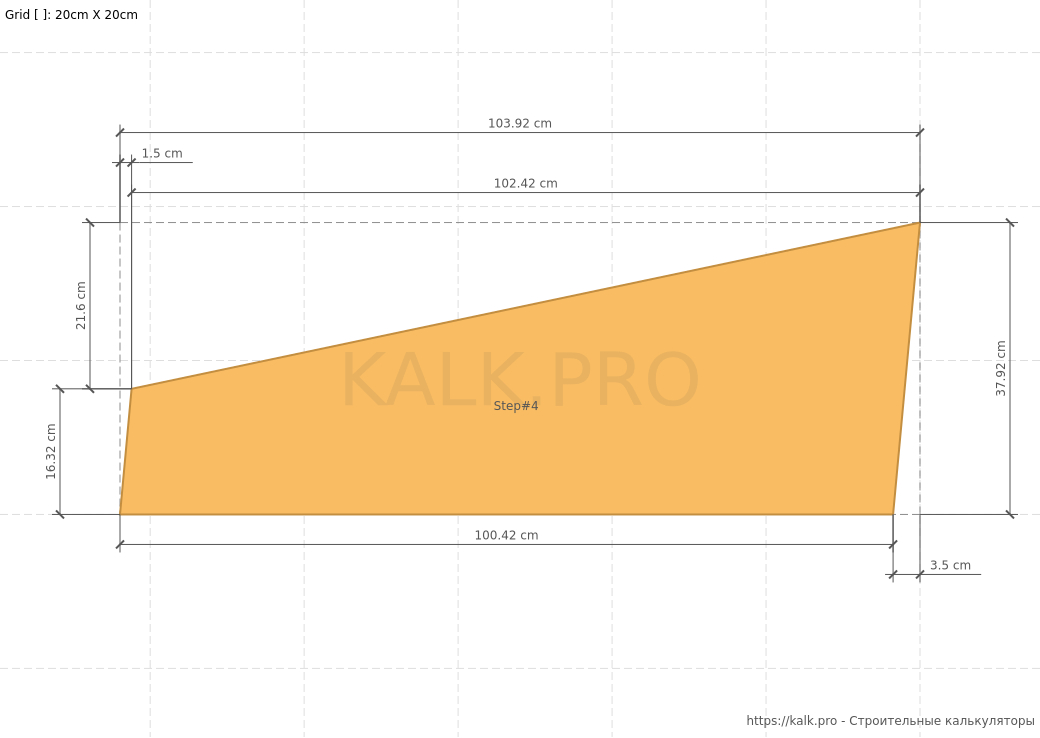

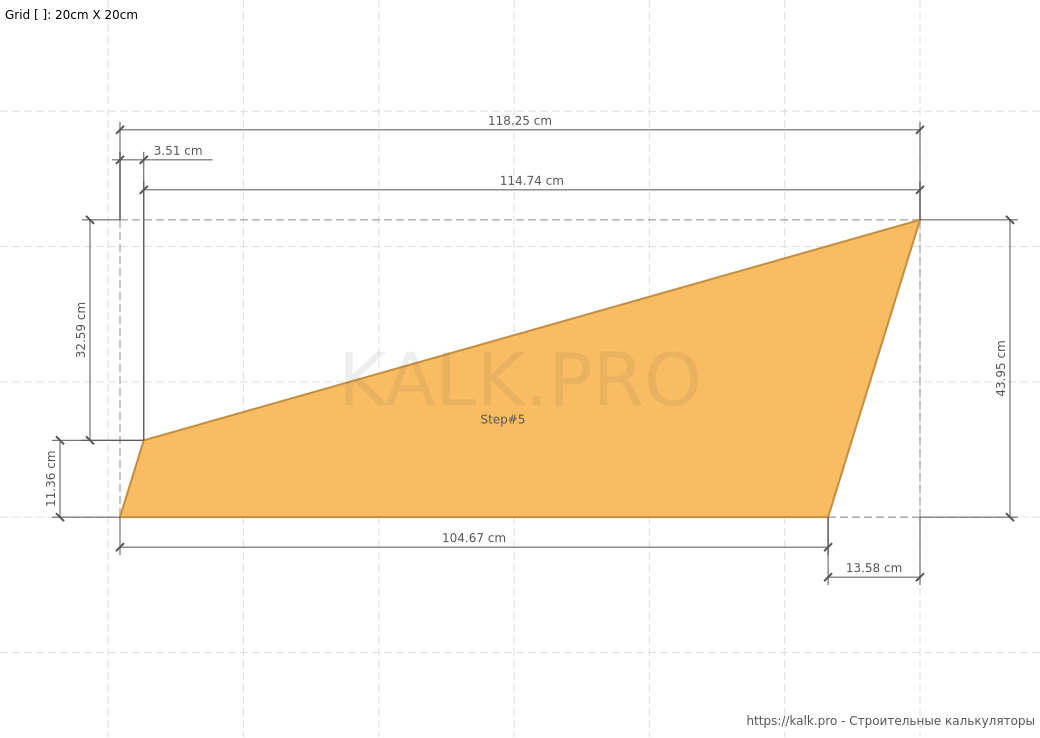

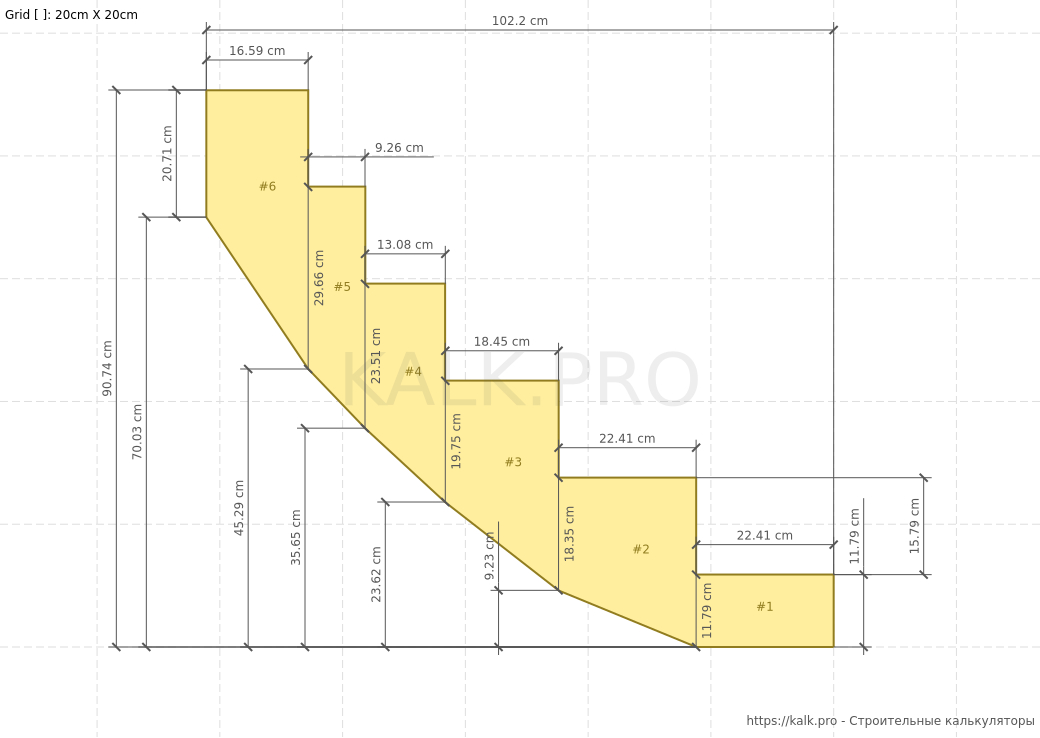

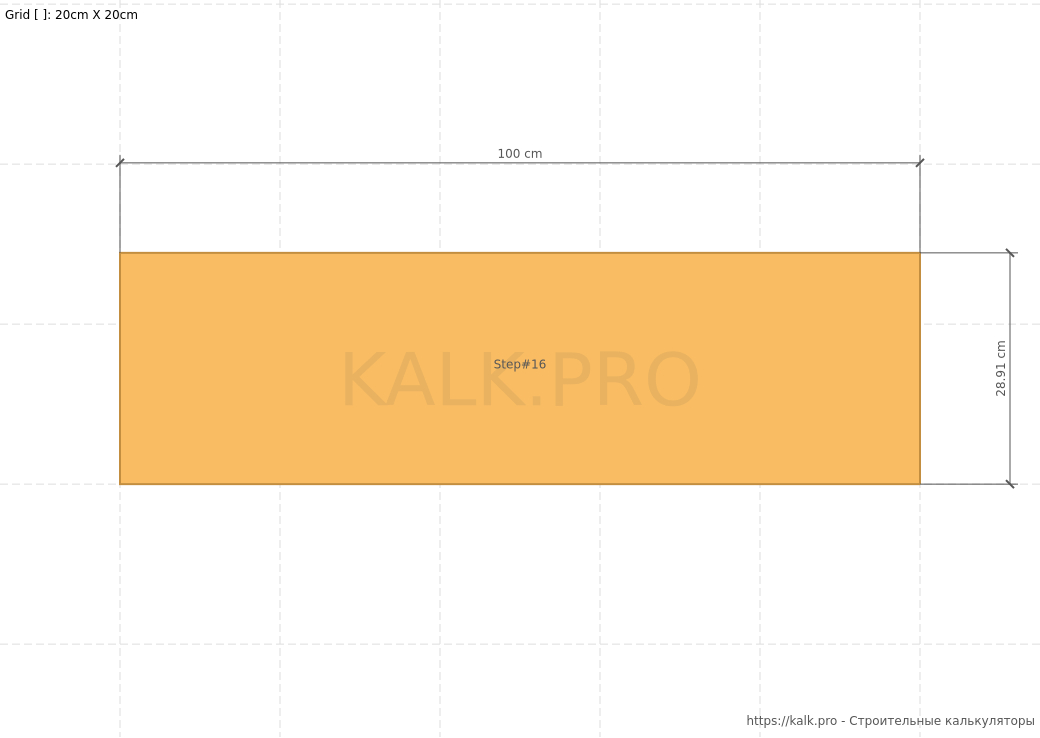

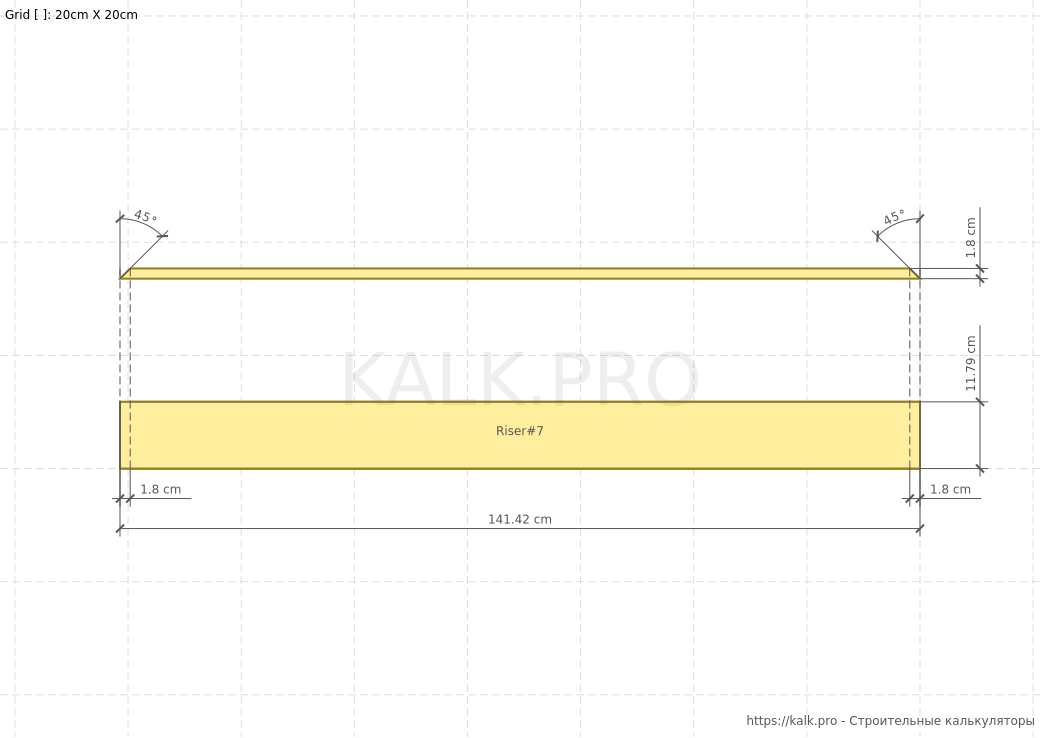

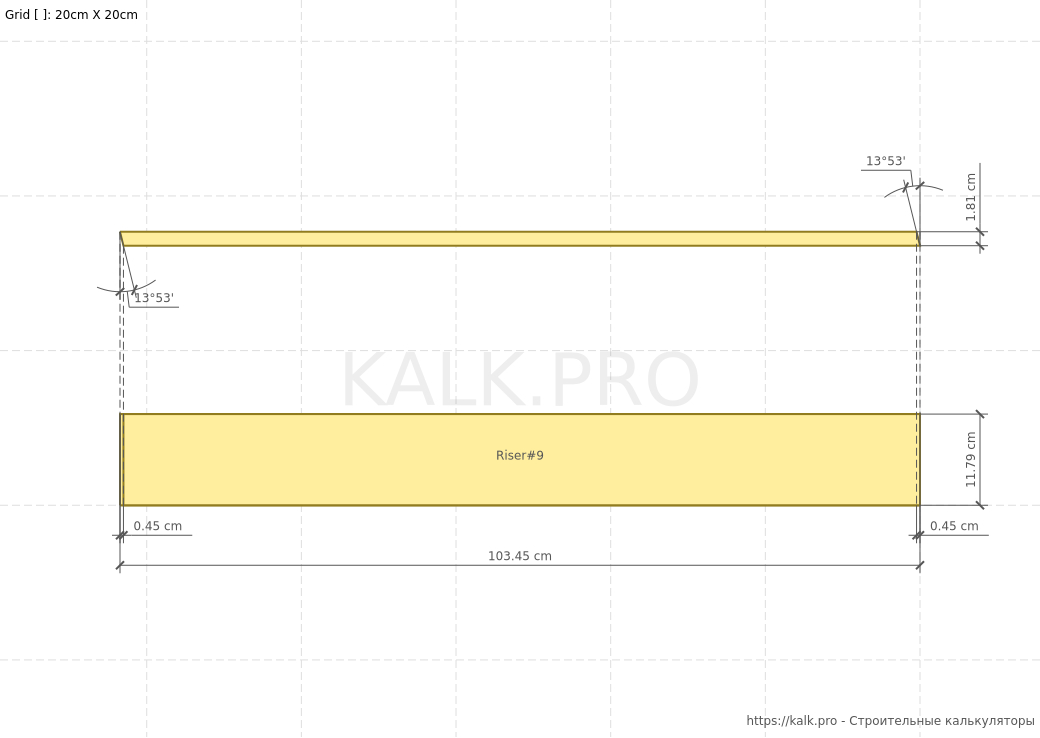

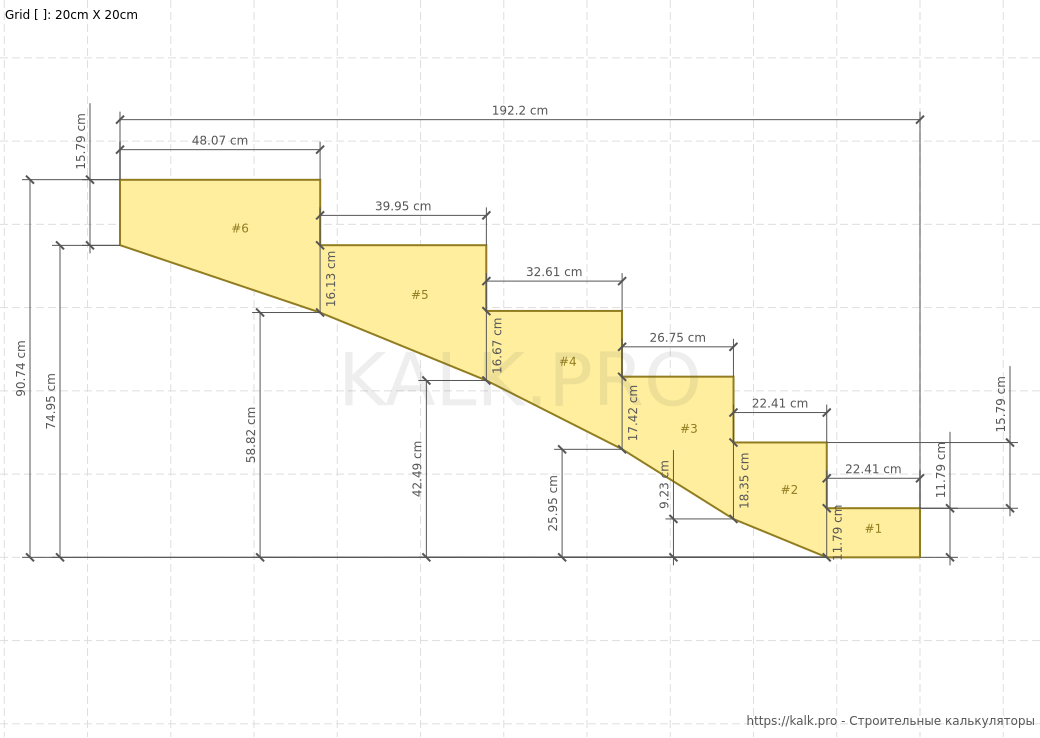

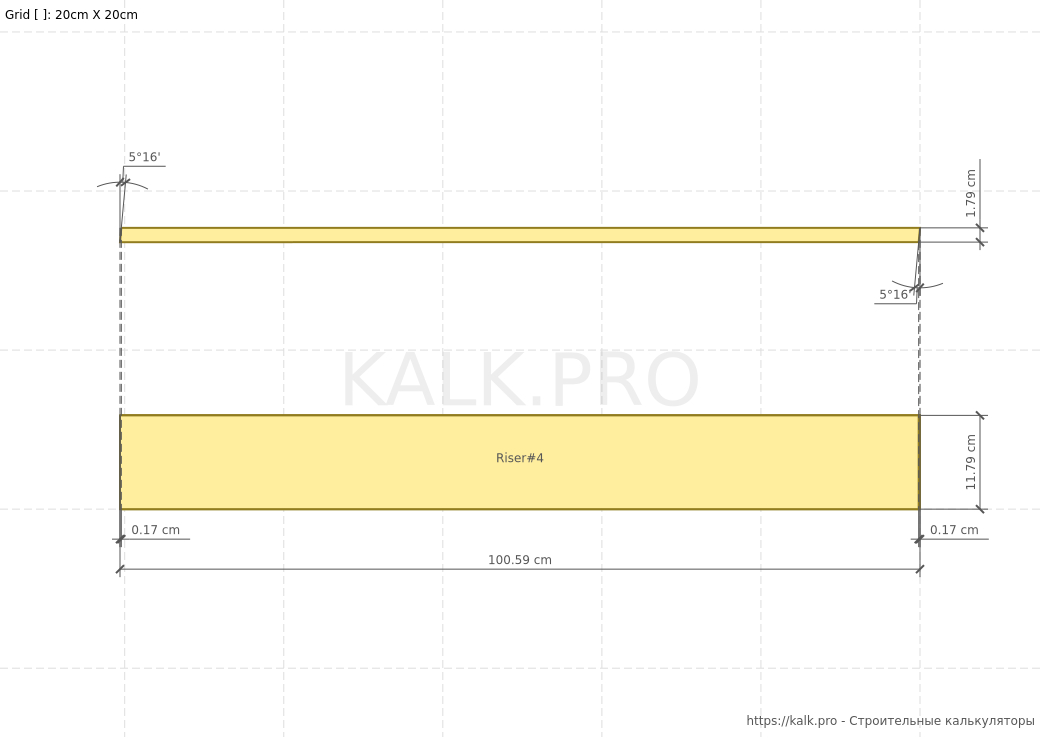

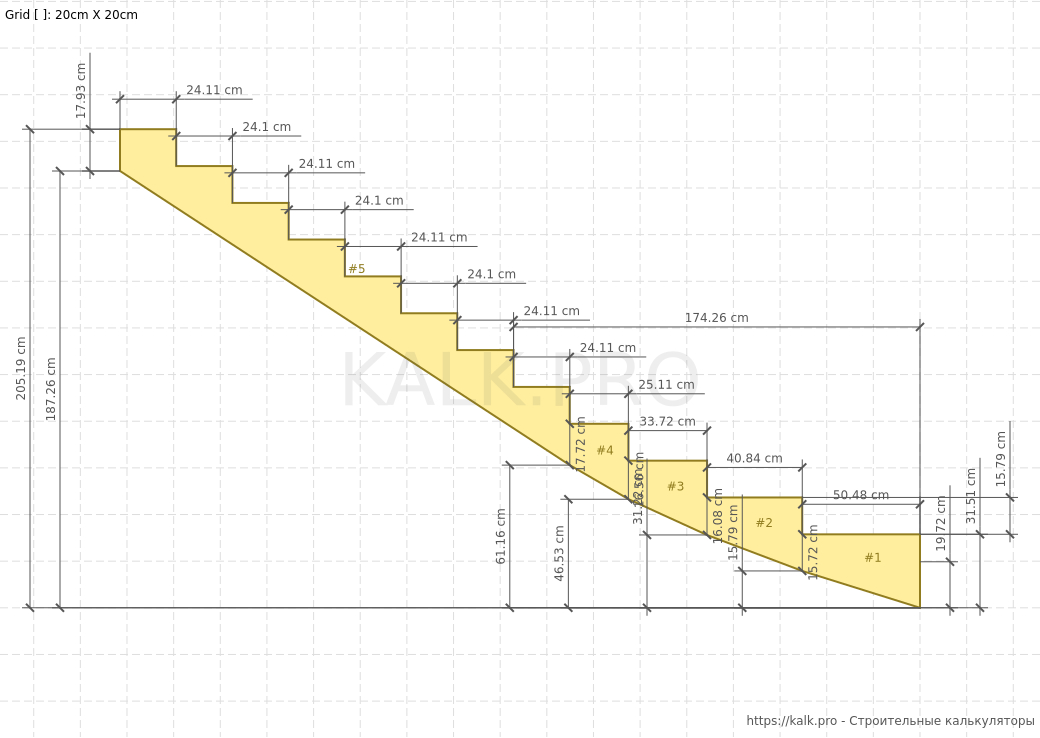

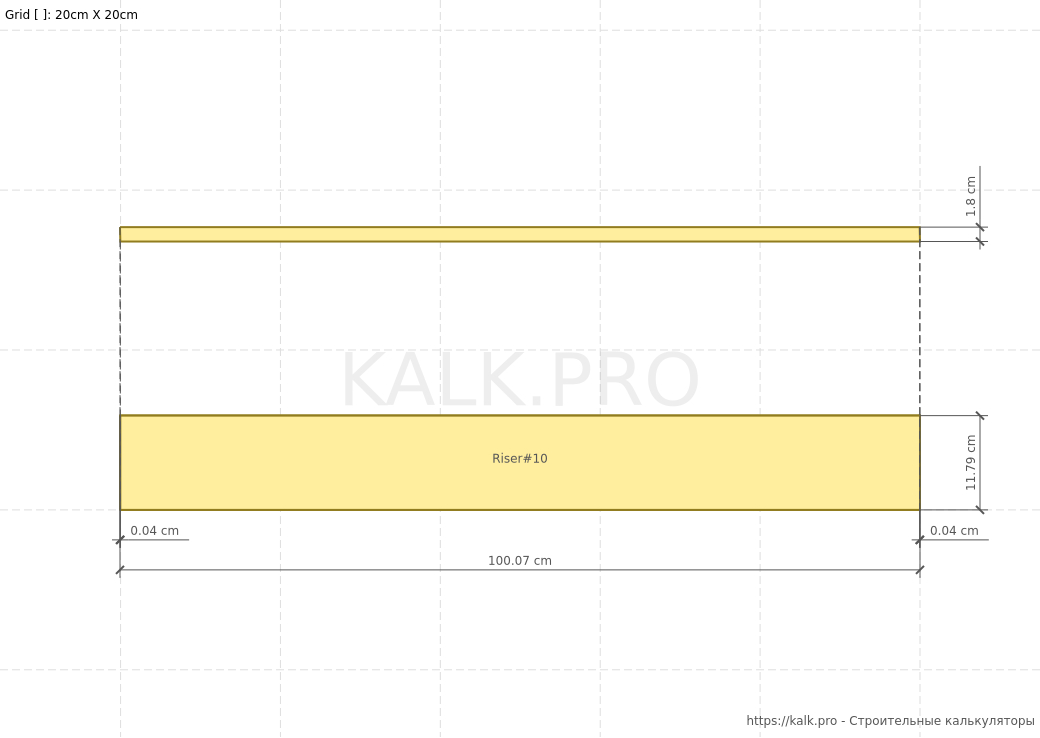

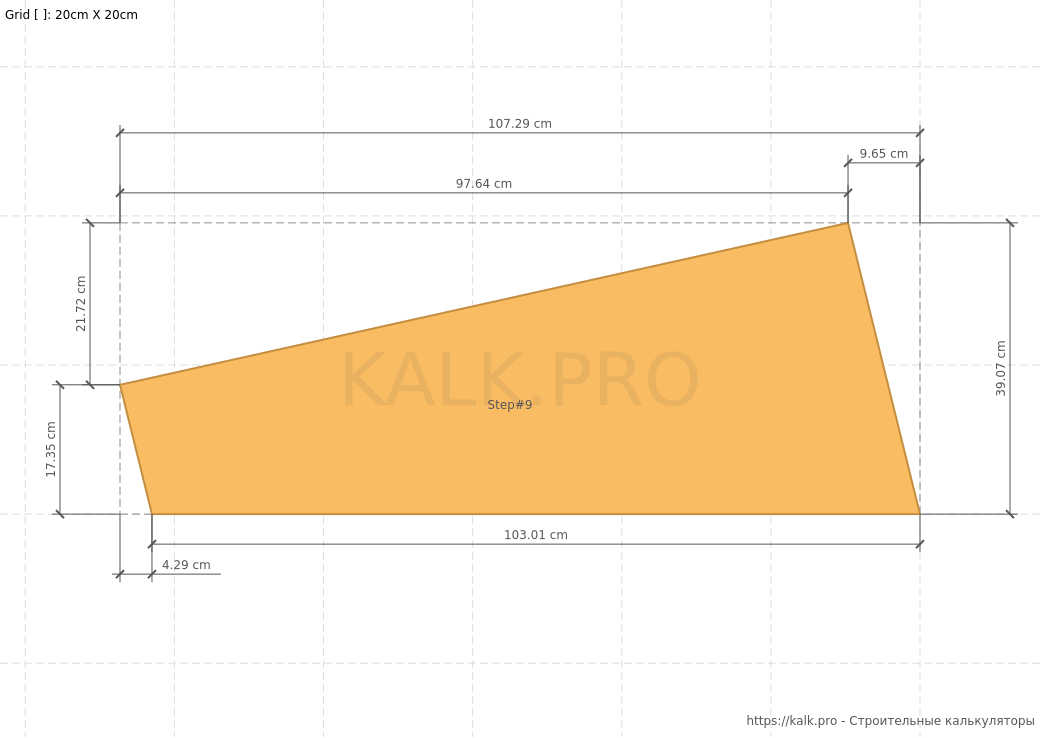

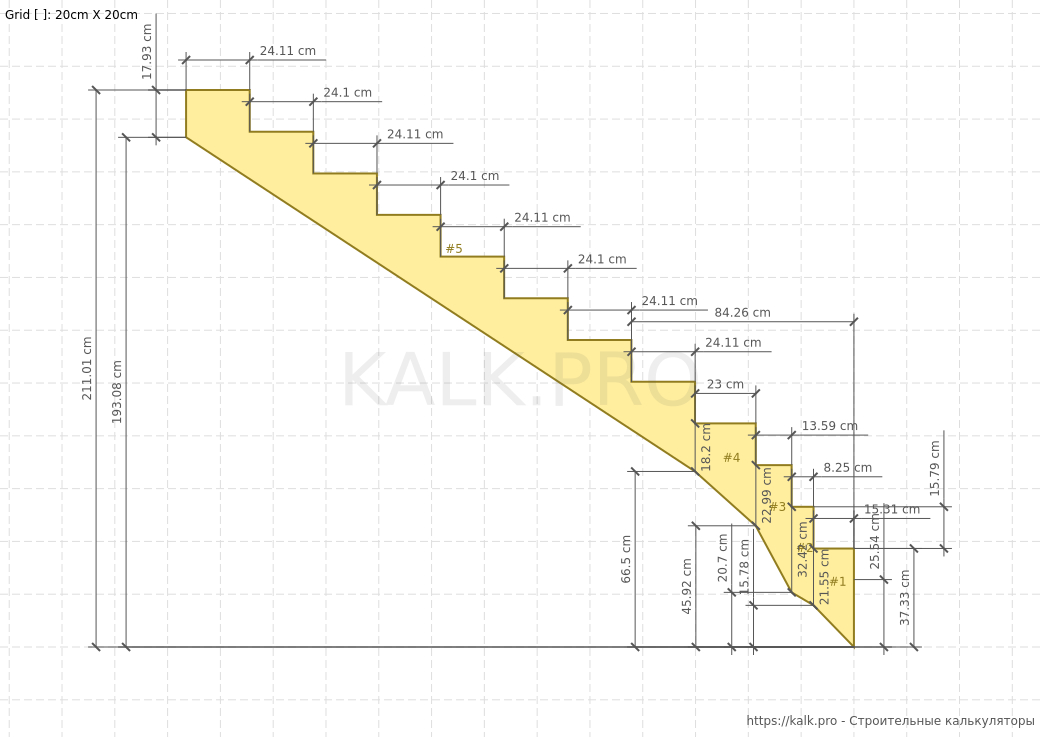

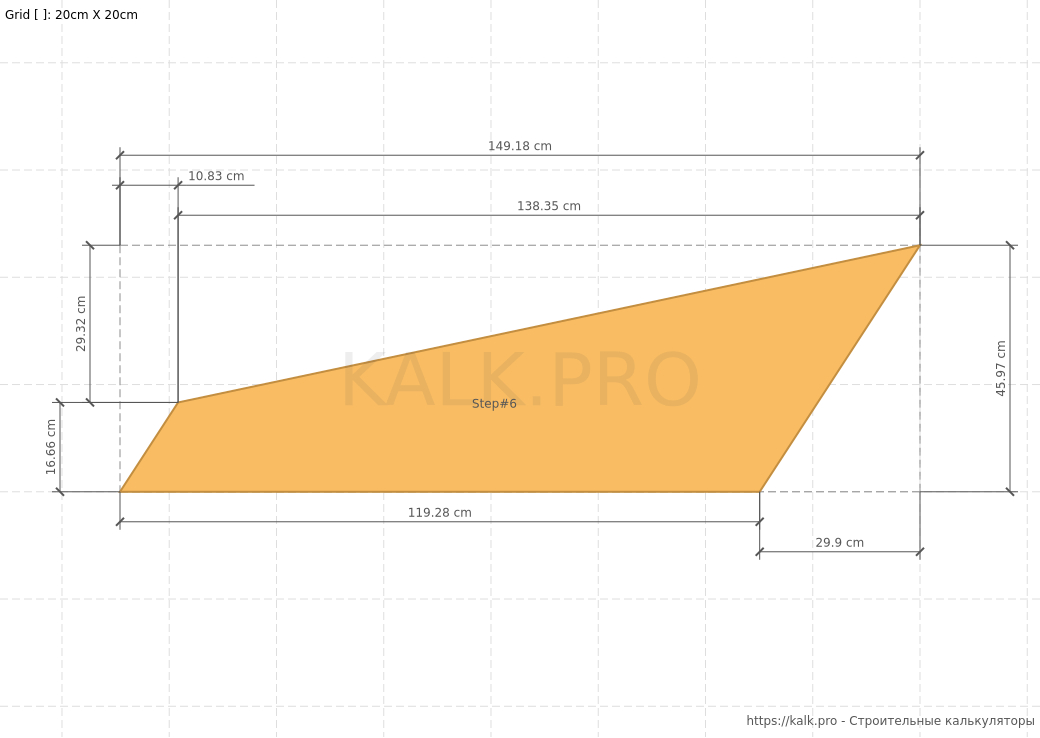

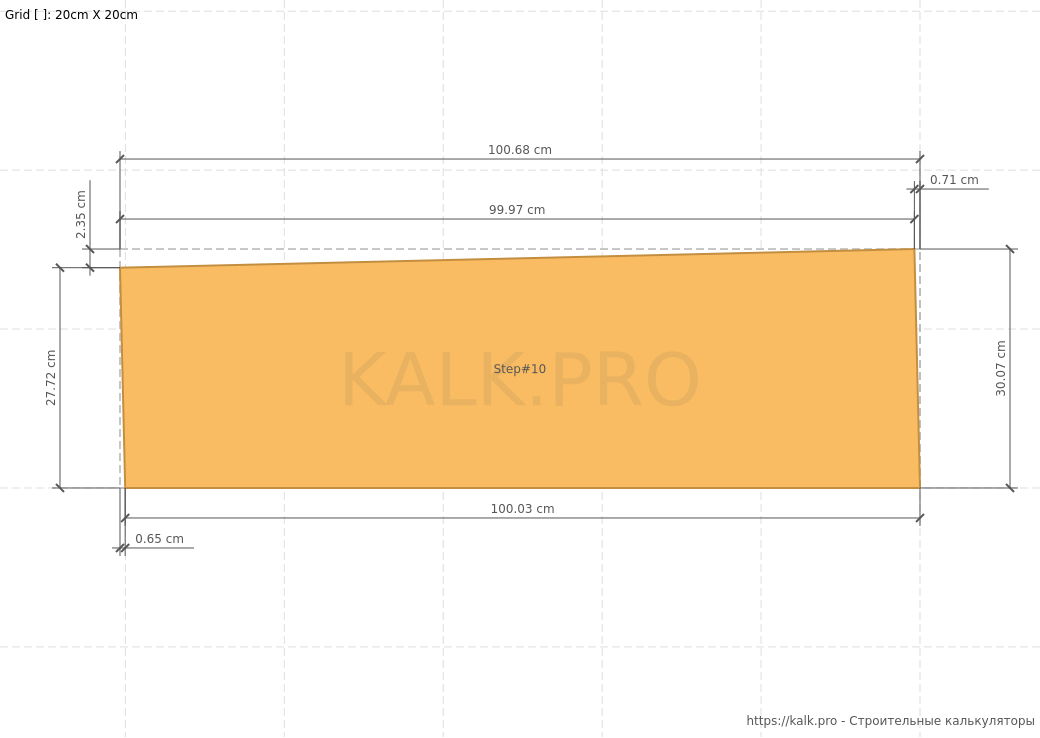

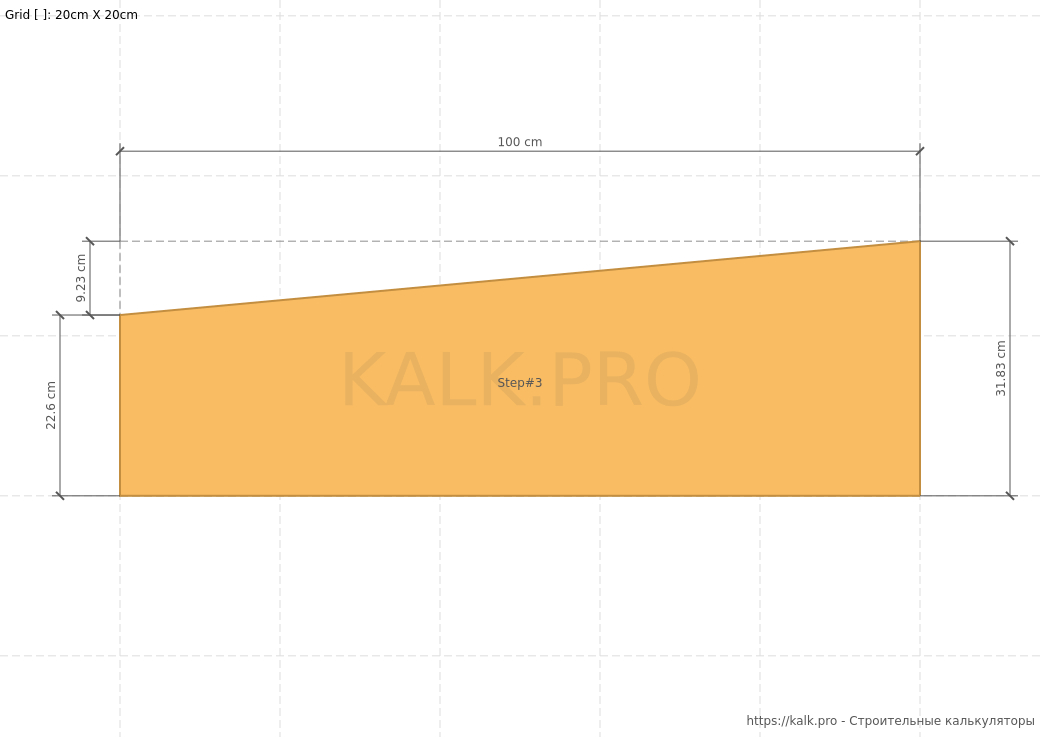

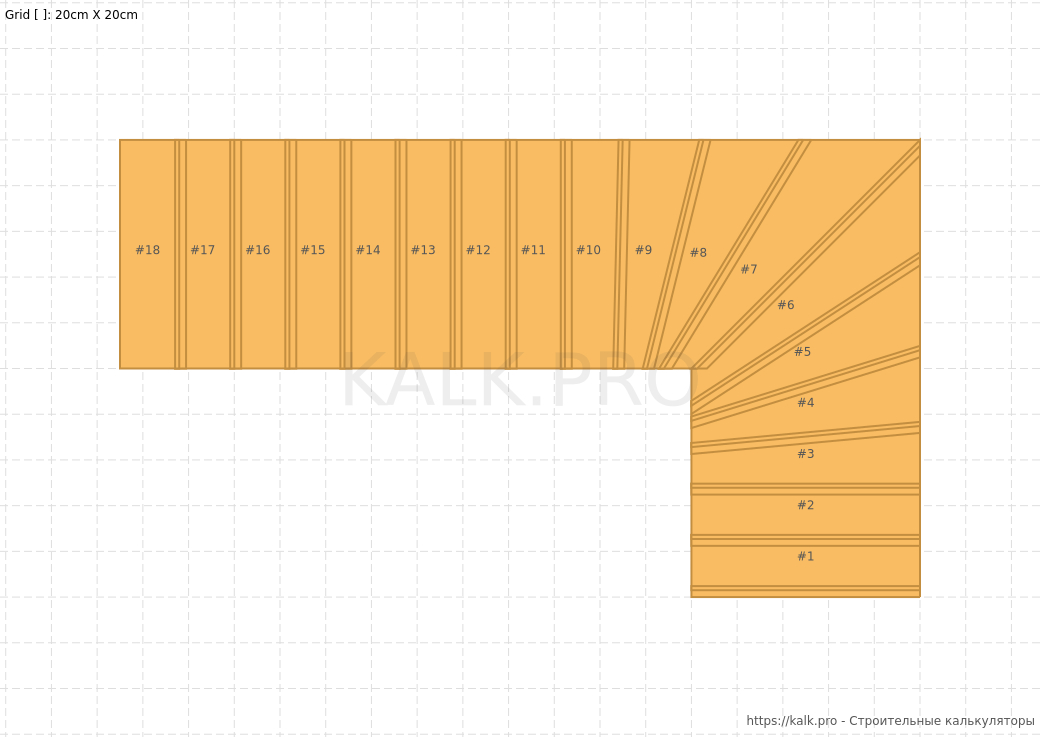

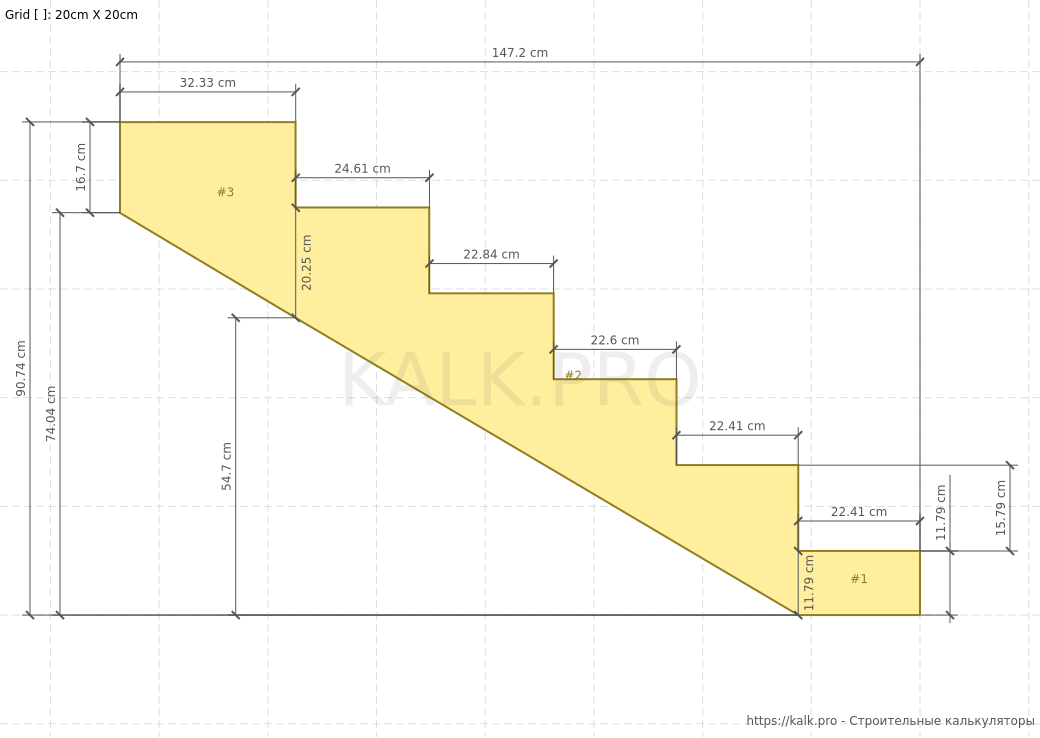

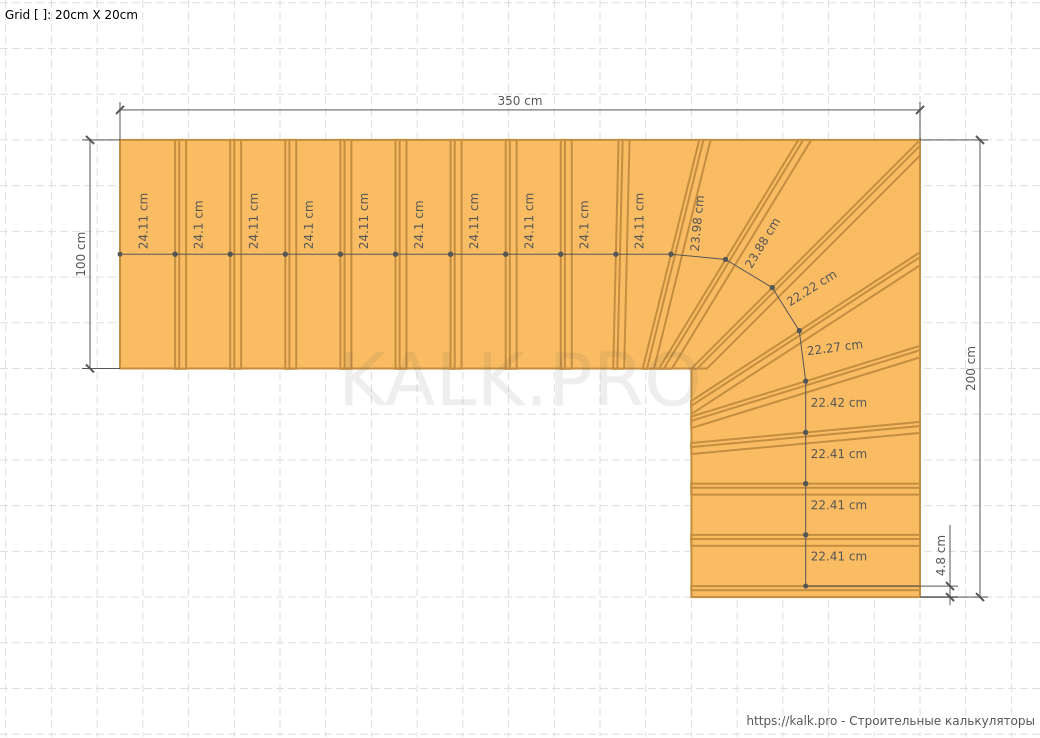

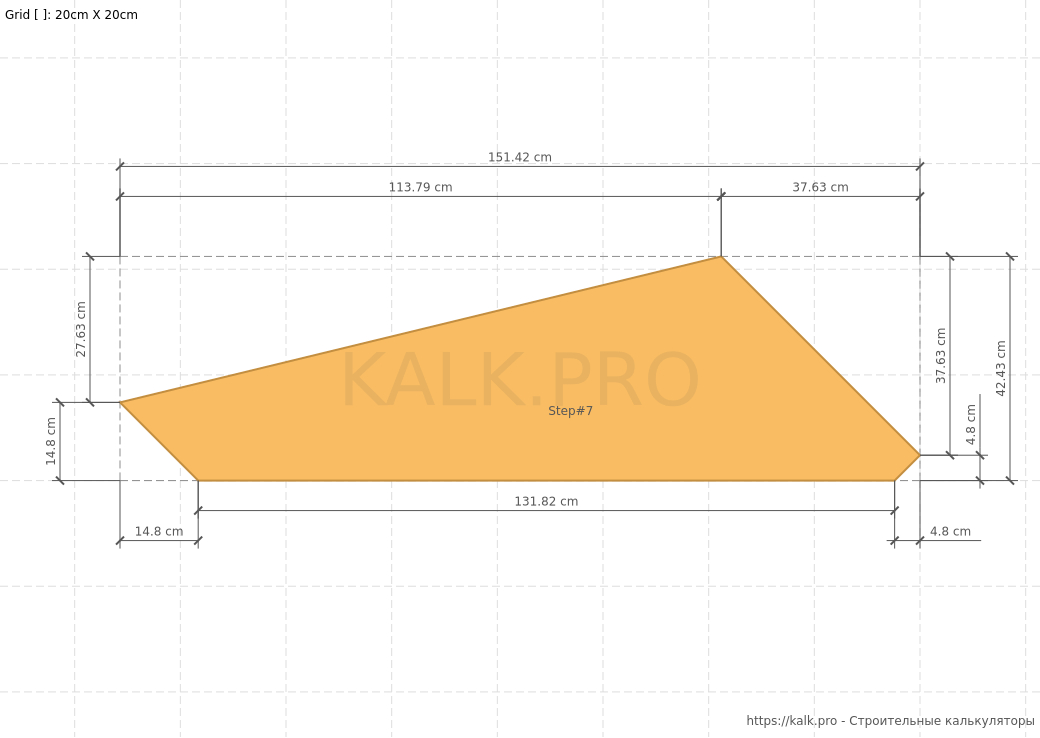

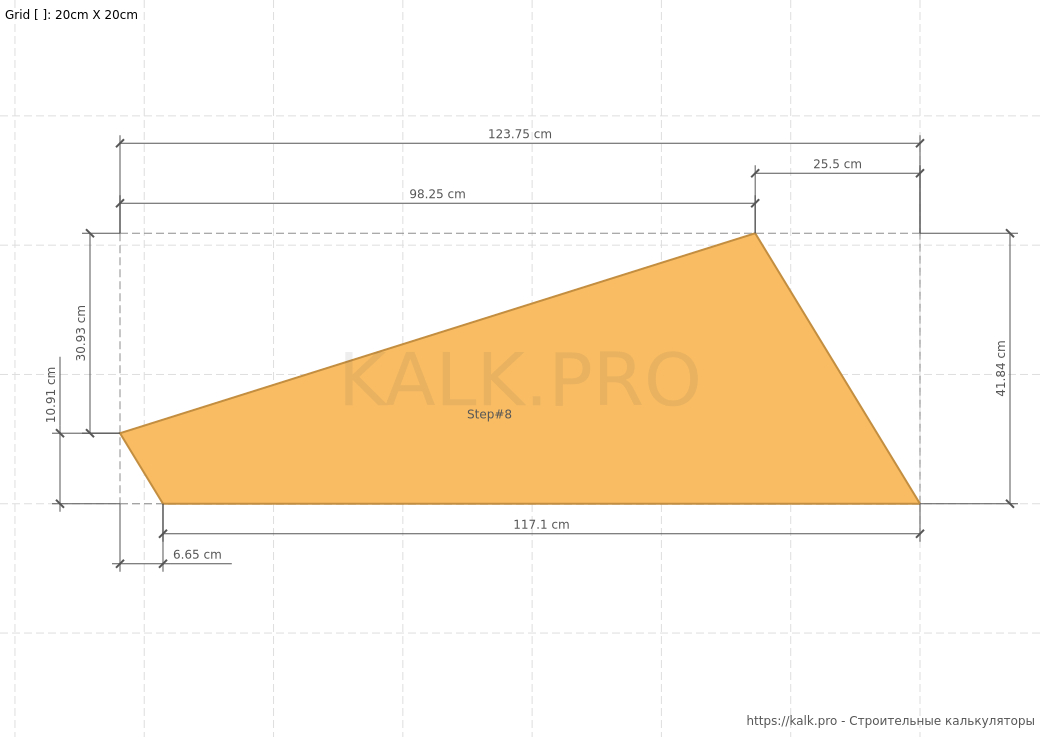

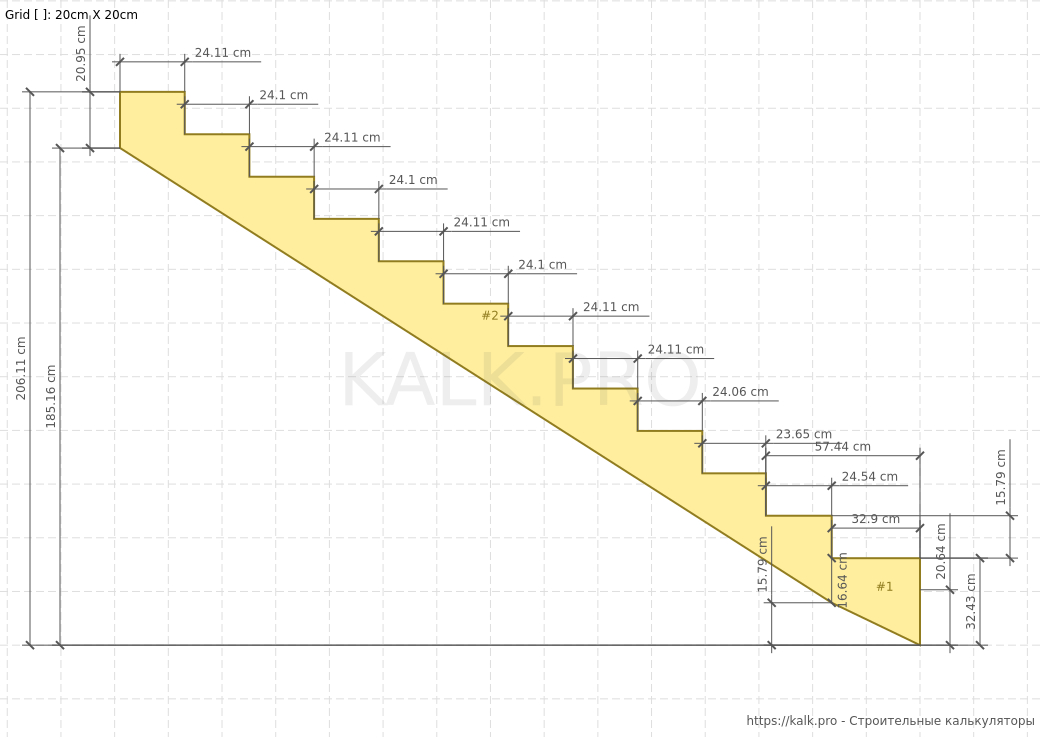

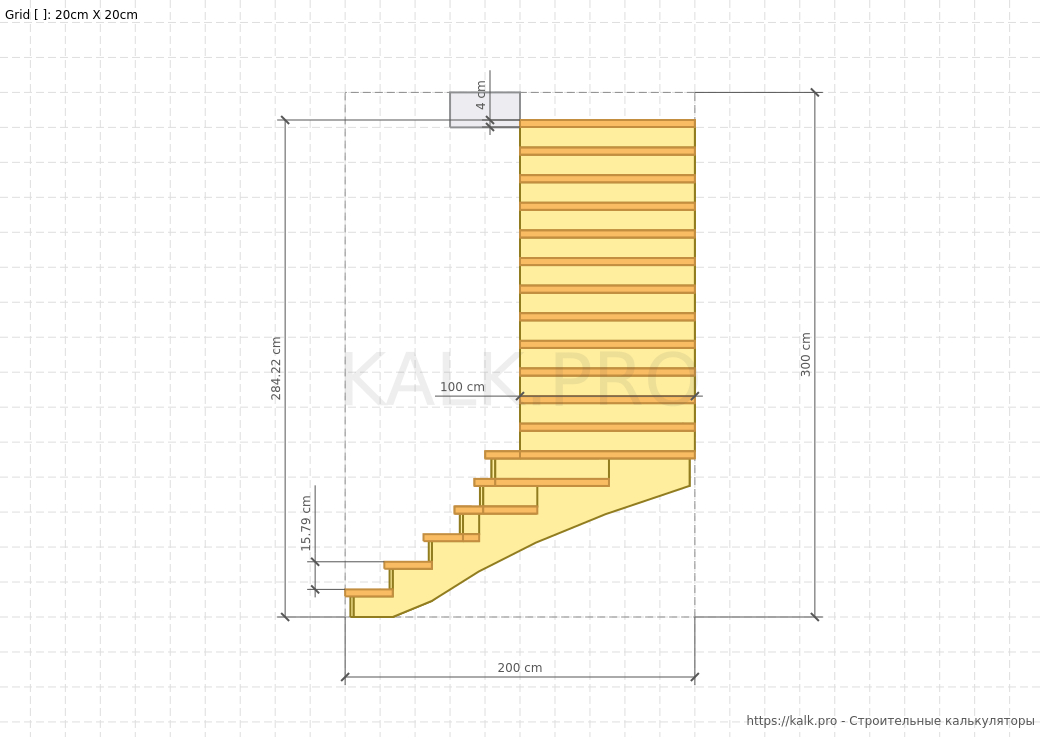

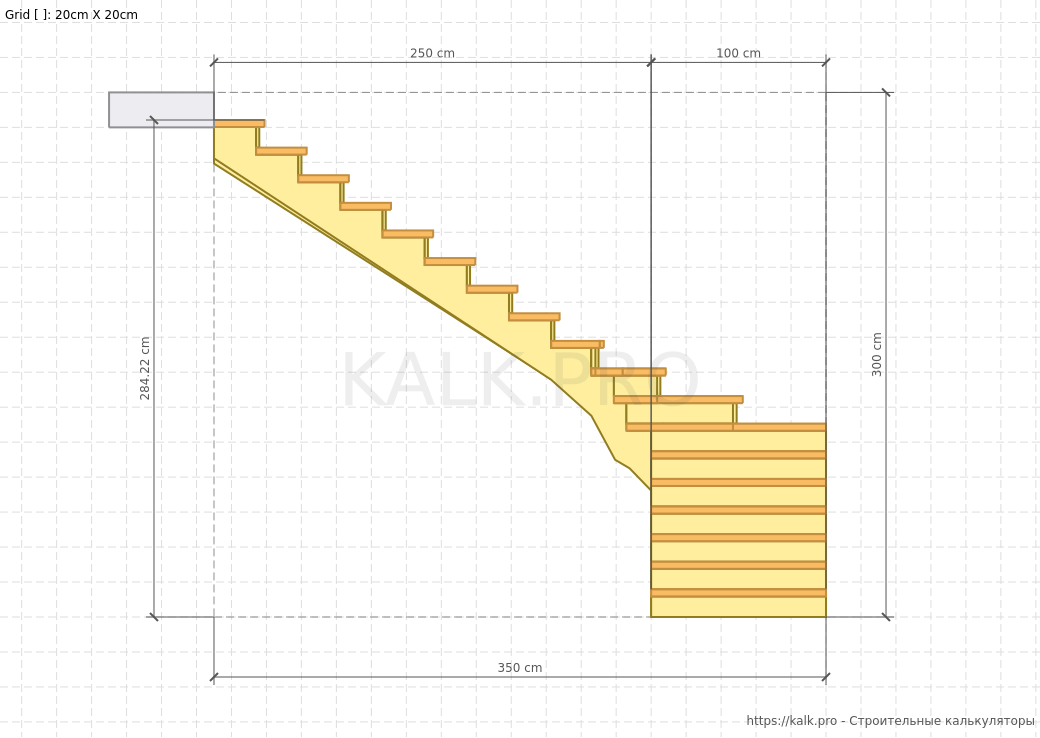

Beispiel für die Berechnung einer L-förmigen Treppe
